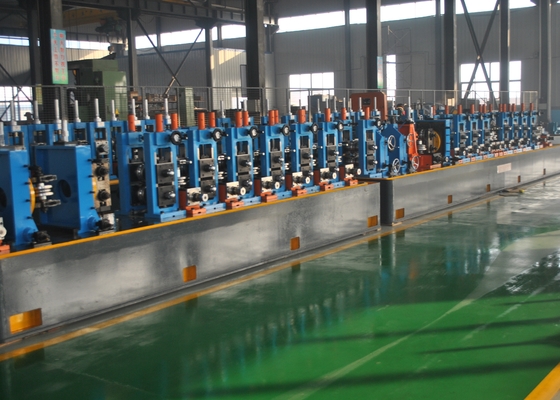

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm
Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm

Imagem Grande :  Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm

Detalhes do produto:
Lugar de origem: Hebei
Marca: TengTian
Certificação: CE, ISO9001, BV
Número do modelo: HG102
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: Negotiate
Detalhes da embalagem: Embalagem impermeável e em condições de navegar da exportação.
Tempo de entrega: 60 dias do trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 50 grupos/ano
Contato
Descrição de produto detalhada
Nome do produto: Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - Espessura da bobina: 1.5-4mm
Largura da bobina: 80-300mm Diâmetro interno: 508 mm
Diâmetro externo: 1800 mm Velocidade: Máximo 80 m/min
Garantia: Um ano Materiais: Baixo carbono HRC
palavras-chave: Fábrica de tubos soldados de alta frequência
Destacar:

moinho de tubo de alta frequência da tubulação quadrada

,

moinho de tubo de alta frequência de 80×80mm

,

moinho de tubulação soldado de alta frequência de 25×25mm

Eu...Parâmetros e especificações principais:

  • Materiais Especificações:



Conforme à norma YB189-64
Materiais Aço de baixo carbono e aço de baixa liga para construção
Propriedades mecânicas Sb≤380Mpa,σs≤275MPa
largura da faixa 100 ̊320 mm
espessura da fita 1.0 ∙ 3,25 mm
Identificação das bobinas Φ508 mm
O.D. de bobinas φ1800 mm
Peso da bobina ≤ 4T




  • Especificação de tubos soldados



Diâmetro do tubo redondo Φ31.8 φ101.6 mm
Tamanho do tubo quadrado 25x25-80x80 mm
espessura da fita 1.0-3.25 mm
Comprimento do tubo final Entre 4 e 6 m
Precisão do comprimento do corte ± 2 mm
Velocidade de formação 20 a 80 m/min




  • Fornecimento de energia, água e ar



Potência Volume de potência da linha Aproximadamente 600 kW
Fonte de energia 480 V/60 Hz/3 fases
Água de refrigeração de circulação Fluxo 20 T/h ¥30 T/h
Volume do grupo 30m3
Ar comprimido Fluxo 5m3/min
Pressão 5 ‰ 11 kg/cm2




  • O workshop requer:



6 m de largura, 70 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo.


II - AçõesParâmetros e especificações de cada máquina:

(1) um descolador hidráulico de cone

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 0

O descolador é de estrutura de mandrels de dupla expansão e em cantilever.O corpo principal é equipado com sistema hidráulico para satisfazer as necessidades de expansão, contracção e travagem dos mandrels

.

OD da bobina φ1800 mm
Identificação da bobina Φ508 mm
Largura da faixa 100-320 mm
Espessura da fita 1.0-3.25 mm
Peso da fita Max.4,0T
Tipo de expansão hidráulico
Paragem. Direção pneumática





(2) Cortador e soldador automáticos

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 1 A soldadora de cisalhamento é uma unidade importante do equipamento da linha de tubulação, e usada principalmente para cortar a cabeça de aço de tira não normal ou a prova,e, em seguida, conectar o último teste de tira de aço com a próxima cabeça de tira para garantir o processamento continuar.
Largura da faixa 100-320 mm
Espessura da solda 1.0-3.25 mm
Tipo de corte corte hidráulico
Modo de solda Automático
Pressão pneumática 0.5MPa
Ciclo de trabalho Max.300 segundos







(3) Acumuladores horizontais em espiral

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 2
  • Esta máquina é utilizada entre a máquina de soldadura de cisalhamento e a máquina principal (máquina de dimensionamento de formação).A produção contínua da máquina principal (máquina de dimensionamento de moldura) é assegurada dentro de um tempo e uma quantidade suficiente de aço de tira é armazenada..
  • Esta máquina é constituída principalmente por um quadro de rolos de guia de alimentação, um dispositivo de alimentação de pinças, um conjunto de carroçaria de laço, um dispositivo de descarga e um dispositivo de controlo elétrico.
  • Dispositivo de alimentação: composto principalmente por um quadro, um motor, um travão, um eixo de acionamento universal de um redutor, um rolo de pinça e um sistema pneumático de rolo de guia.Quando a alimentação precisa parar, o travão Pode impedir a rotação do motor e do rolo de alimentação da pinça, e a velocidade de rotação e a velocidade de alimentação do motor elétrico podem ser ajustadas pelo dispositivo de controlo elétrico.
  • Conjunto do corpo do loop: é constituído principalmente por motor, base da máquina, rolo circumferencial interno, rolo de descarga central, rolo de anel externo e rolo de pressão, etc.Ele pode armazenar a tira de aço enviado pelo dispositivo de alimentação clipe e pode ser do centro O rolo de descarga é retirado.
  • Dispositivo de descarga: É constituído por um suporte, um grupo de rolamentos de guia, um rolamento de saída superior e inferior e um dispositivo de medição de velocidade.Pode introduzir horizontalmente a correia de aço armazenada no corpo do loop na unidade de formação e fazer o dispositivo.
Espessura 1.0-3.25 mm Largura 100-320 mm
Vantagem

Material de armazenamento mais

Sem greve para desmontar a superfície de aço

 Velocidade de alimentação Max 160 m/min
Potência do motor de transporte AC 22KW Potência do motor do acumulador AC 37KW
Diâmetro de armazenamento 5 metros

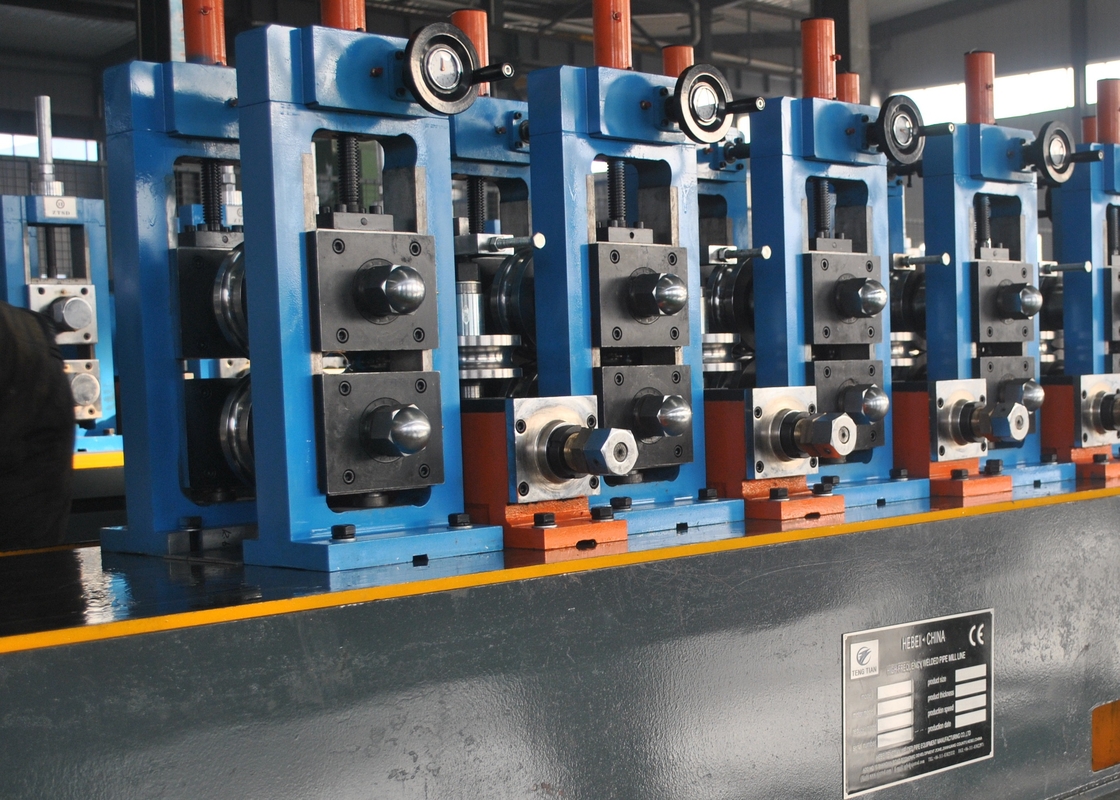

(4) Máquina de moldagem e dimensionamento

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 3

PARTE 1.Partes formadoras

A fita de aço vai para o suporte de moldagem, em seguida, na parte de moldagem em uma forma redonda.
Características Rolamento horizontal para cima e para baixo modo de ajuste, engrenagem de minhoca ajustar,e pode ajustar separadamente
O eixo inferior do rolo de nivelamento está ativo.
lado fixo do eixo de nivelamento com almofada de compensação



Parâmetros técnicos

 Quantidade de suporte horizontal 7
Diâmetro do eixo horizontal 80 mm
Material do eixo horizontal 42 Crmov
velocidade de formação 20 a 60 m/min
motor DC 110 kW
Material de suportes de nivelamento Soldadura de chapas de aço
Quantidade de suporte vertical 7
Diâmetro do eixo vertical 50 mm
Material do eixo vertical 40Cr


PARTE 2.Guia de costura de soldadura e suporte de rolos de compressão, cortador de contas de soldadura

O rolo de compressão consiste em comprimir a borda do tubo que foi aquecido até à temperatura de solda, comprimindo rolos com uma certa pressão para atingir o objectivo da solda.

O cortador de contas de soldagem é usado para raspar a costura de soldagem e remover a borracha externa.Os raspadores podem ser ajustados e têm a função de elevação rápida por camHá dois rolamentos de apoio sob o apoio da faca, a fim de suportar a sobrecarga de raspagem, e depois do cortador de contas com um suporte horizontal para polir.

Canelas de sucata 2 conjuntos
O eixo do rolo de compressão n.o 2
Diâmetro do eixo do rolo de compressão 55 mm
Diâmetro do eixo do rolo de compressão 40Cr
PARTE 3.Unidade de refrigeração por água: material: soldadura de chapas de aço

PARTE 4.Parte de dimensionamento
O tubo redondo após dimensionamento parte no diâmetro e forma exigir
Quantidade de suporte horizontal 5
Diâmetro do eixo horizontal 80 mm
Material do eixo horizontal 42 Crmov
motor DC 132Kw
Material de suportes de nivelamento Soldadura de chapas de aço
Quantidade de suporte vertical 5
Diâmetro do eixo vertical 50 mm
Material do eixo vertical 40Cr
Cabeça de peru 2 conjuntos

Parâmetros técnicos
PARTE 5. caixa de engrenagens
Quantidade de caixa de engrenagens 12
Materiais para caixa de engrenagens Soldadura de chapas de aço
Material de engrenagem 20CrMnTi
Dureza dos engrenagens HRC 58-62
Material do eixo de engrenagem 40 Cr
Dureza do eixo de engrenagem HRC40-45
Quantidade da caixa de redução 2



(5) frio Serrada

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 4

A serra a frio usada para cortar com precisão todos os tipos de tubos de estrutura automaticamente.Esta unidade tem a vantagem de dimensões precisas, e a melhor vantagem de transferência de máquinas, por isso a capacidade rápida e de processamento preciso, sem Burr é a vantagem desta unidade.
Tamanho do tubo

Rondastubo:φ31.8-φ101.6mm espessura:1.0-3.25 mm

Tubo quadrado: espessura 25x25-80x80 mm:10,0-3,0 mm
Materiais Q235.
Velocidade Max. 60 m/min
Duração de corte 6 a 8 m
Precisão ± 3 mm
Motor de tração Servo motor de 15 kW JAPÃO YASKAWA
Motor de corte Motor de frequência variável de 15 kW
Motor de alimentação 4.4kw servomotor JAPÃO YASKAWA



(6) Soldadora de alta frequência de 300 kW

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 5
  • Parâmetros de projeto do soldador de alta frequência em estado sólido
Potência de saída nominal 300 kW
Voltagem nominal de CC UDN= 450 V
Corrente nominal de corrente contínua 500A
Frequência de saída f=300~350 kHz
Eficiência total η > 85%
Forma de saída do reservatório Não há saída do transformador de solda.
Coeficiente Ripple < 1%
Modo de solda Soldadura por indução, soldadura por contacto
Capacidade de distribuição de energia 461 KVA
Voltagem de entrada Sistema de fios de 380V/50Hz,3 fase 4
Corrente de entrada nominal I=1500A
  • Sistema de arrefecimento ((Sistema de arrefecimento ar-água)


Temperatura da água de saída ≤ 41°C,intervalo de temperatura:4°C
Fluxo de água de arrefecimento 15 m3/h
Pressão da água de trabalho: 0.35Mpa
Requisitos de qualidade da água: Água destilada





(7) Tabela de escoamento

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 6

1.Os tubos acabados correm ao longo da tabela de rolamento e são automaticamente movidos para o banco.

2A máquina de embalagem simples contém um recipiente e um equipamento de alinhamento acionado pneumaticamente.

3Motor de banco de rolagem: 3 kW



(8) Rolante

Moinho de tubos de alta frequência soldados de tubos quadrados de tubos de alta frequência 25 × 25 - 80 × 80 mm 7
Material de rolos de formação Cr12
Material de rolos de solda H13
Dureza do tratamento térmico HRc58~62






etiqueta:

moinho de tubulação soldado de alta frequência de 8mm,

moinho de tubulação soldado de alta frequência de 50mm,

moinho de tubulação soldado de alta frequência do cr
