HG48 ERW Pipe Mill Line é projetado para produzir tubos soldados de F21.3 ≈ 48 mm de diâmetro e 1,2 ≈ 3,5 mm de espessura de parede.A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
DOrientação:
● Melhorar o desempenho operacional e o desempenho da produção;
● Melhorar o ambiente e a segurança das operações;
● Melhorar a estabilidade do produto;
● Melhorar a produtividade dos produtos;
● Reduzir os custos de rolagem.
De acordo com a orientação de concepção de melhorar o carácter operacional e o ambiente e o carácter de segurança e produção, reduzindo o custo do rolo para garantir uma elevada eficiência,A linha de produção HG48 adota o estilo de buraco de duplo raio de design.
- Especificações do material:
Conforme à norma YB189-64
(1)Material: aço de baixo carbono e aço de construção de baixa liga
(2)Propriedades mecânicas: σb≤520MPa,σs≤340MPa
(3) Largura da faixa:66151mm
(4) Espessura da tira:1.2·3.5mm
(5) Círculo de tiras de aço:Diâmetro interno das bobinas:φ480·φ520mm
Diâmetro externo das bobinas:φ1000·φ1800mm
(6)Peso da bobina: ≤ 2,0 T
- Principais especificações dos produtos para tubos de soldadura:
(1) Diâmetro do tubo redondo: φ21,3 φ48 mm
(2) Espessura da parede dos tubos:1.2·3.5mm
(3) Comprimento de corte fixo: 8-12 m
(4) Precisão de corte de tubos: 0·3 mm
20 ‰ 100 m/min
(1) Potência:
Volume de potência da linha Aproximadamente.500 kW
Fonte de alimentação 380V/50Hz/3fases
(2) Água de arrefecimento de circulação:
Fluxo: 30 T/h ̇ 40 T/h
Volume da piscina: 40 m3
(3)Ar comprimido
Fluxo: 5 m3/min
Pressão: 5 ‰ 7 kg/cm2
7 m de largura, 100 m de comprimento e pelo menos 5 m de altura, desde os trilhos do teto até ao solo.
O descolador é de estrutura de mandrels de dupla expansão e em cantilever.O corpo principal é equipado com um sistema pneumático para satisfazer as necessidades de expansão, contração e travagem dos mandrels.
| OD da bobina |
Φ1000-1800 mm |
| Identificação da bobina |
Φ480-520 mm |
| Espessura da fita |
1.2-3.5 mm |
| Largura da faixa |
66-151 mm |
| Peso da fita única |
Max2.0T |
| Tipo de expansão |
Expansão hidráulica |
| Paragem. |
Direção pneumática |
- AMáquinas de corte e soldar por extrusão
Usado para cortar a parte irregular da cabeça e da cauda da fita, e alinhar a cauda da fita da bobina anterior com a cabeça da fita da bobina seguinte, e soldá-los juntos para alimentar continuamente o loop.
Forma estrutural: cama de soldadura por cisalhamento, dispositivo de alimentação por pinça, dispositivo de dupla centralização, sistema de soldadura por cisalhamento duplo, sistema de placa de cisalhamento, sistema de condução da placa inferior de soldadura, etc.
| Largura da faixa |
66-151 mm |
| Espessura da solda |
1.2-3.5 mm |
| Tipo de corte |
Máquinas hidráulicas |
| Modo de solda |
Automático |
| Pressão hidráulica |
8 a 10 MPa |
| Ciclo de trabalho |
Max.180 segundos |
Esta máquina está situada entre a soldadora de cisalhamento e a máquina de moldagem (moldadora de dimensionamento de molduras), para ser utilizada após o esgotamento de um rolo de tira de aço, antes da próxima tira de rolo, já preparada a partir do desenrolamento,tempo de corte e soldadura para garantir que o anfitrião (formando dimensionamento fábrica) produção contínua e armazenar suficiente aço de tira.
Esta unidade inclui principalmente no dispositivo de material de pressão e transporte, acumulador de montagem, unidade de material de transporte, unidade de controle elétrico:
(1) Dispositivo de material de pressão e carregamento:inclui principalmente estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direcção circular da velocidade de redução, rolos de pressão e carregamento,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.
(2) Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
(3) Dispositivo de material de saída: incluir um quadro, rolos de orientação, rolos de orientação de posição alta ou baixa.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.
(4) Especificação:
| Estilo de trabalho |
Círculo de mudança |
| Velocidade de marcha do material transportador |
Vmax = 200 m/min |
| vantagem |
Mais material, sem greve. |
| Formulário de beliscar |
Pneumático, 6Mpa |
| espessura da bobina de aço |
1.2-3.5 mm |
| largura |
66-151 mm |
| Potência do motor elétrico da prensa e do carregador |
11 kW |
| motor elétrico do quadro do acumulador |
18.5KW |
- Formação e dimensionamento

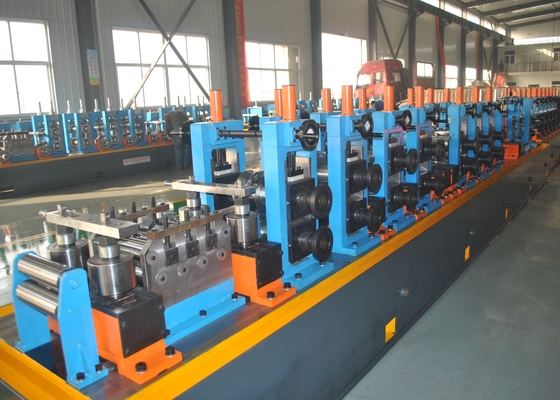

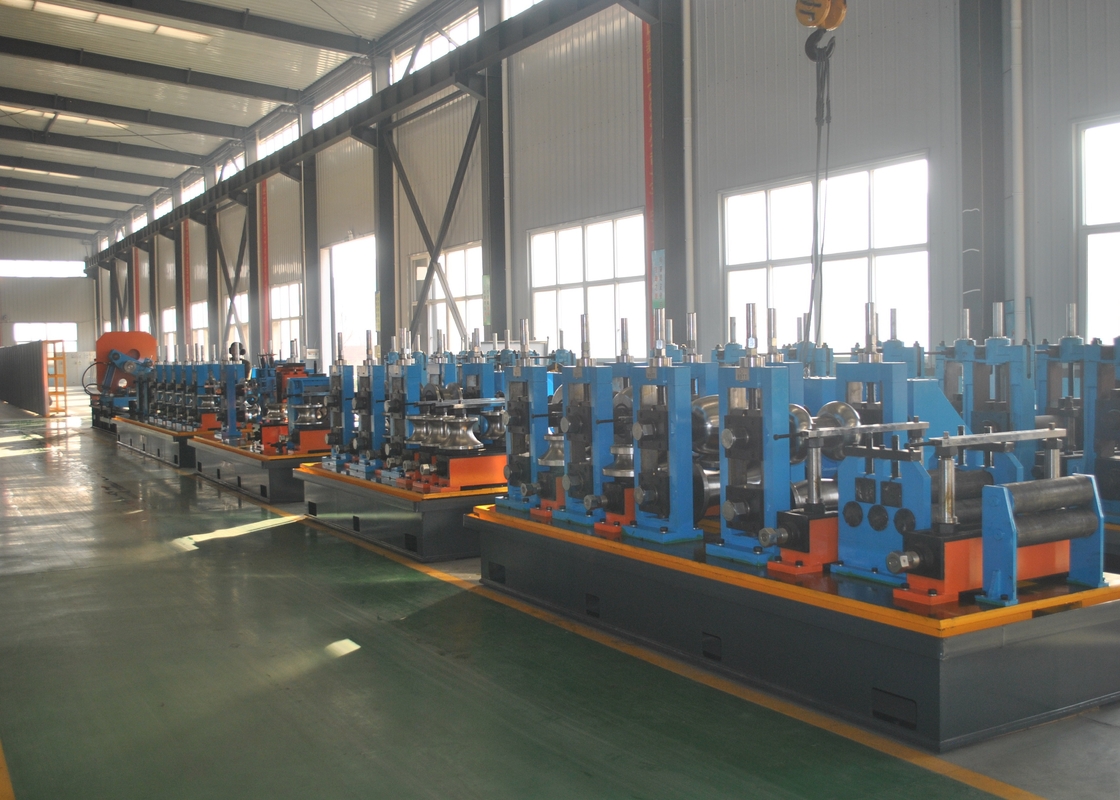

A unidade de moldagem e dimensionamento é o equipamento vital para a linha de fabricação de tubos.que está carregando algumas tiras de aço para esta unidade e deixá-lo passar o rolo quadro para o quadro tubo bruto, e, em seguida, tomar o fluido elétrico juntos na superfície de soldagem do tubo, de modo a tratar a temperatura do tubo mais elevado para se adequar a soldagem pelo rolos de prensagem soldagem, e, em seguida, após o resfriamento,moldagem dimensionamento e aplanador para o produto qual é o seu tubo de demanda.
| Formando o tubo de overdose. |
Redondo:Φ21.3-48mm |
| Formação da espessura da parede do tubo |
1.2-3.5 mm |
| Velocidade de formação |
Max.100m/min |
| Número de suportes de formação, horizontal |
7 |
| Número de suportes de moldagem, verticais |
10 |
| Guia de rolagem |
1 |
| Estabilizador de rolos de compressão |
1 |
| Rodas de moagem |
1 |
| Máquina de cortar |
2 conjuntos |
| Número de suportes horizontais |
5 |
| Número de suportes de dimensionamento, verticais |
5 |
| Cabeça de Turco |
2 conjuntos com cabeça única |
| Diâmetro do eixo e material do suportador de rolamento horizontal |
Φ70 mm, material 40Cr |
| Diâmetro do eixo e material do suportador de rolamento vertical |
Φ40 mm, material 40Cr |
A serra de corte a frio permite cortar tubos a velocidades de até 100 m/min.fixação da velocidade de alimentação e rotação das lâminas. este sistema é capaz de aumentar a qualidade da superfície de corte. sem aberração no processo de trabalho, eliminando o espaço livre mecânico, reduzindo a influência da lâmina de serra de corte a frio,Serra de serra pequena perda, reduzir os custos de produção, melhorar a vida útil da máquina.
▲ Tubos de serra automáticos inline/offline e alta produção
▲ As lâminas com ponta de aço ou carburo de alta velocidade
▲ Quase adequado para uma variedade de perfis de tubos
▲ Remover o desbarramento secundário ou o desbarramento
▲ Aço carbono, aço inoxidável, HSLA
▲ Alta velocidade e alta precisão de corte.
▲ Excelente ponta de corte, sem borras e poupança de custos
Faixa de comprimento de corte: 8 ~ 12 metros
Precisão do comprimento de corte: ±1,5 mm (flutuação da velocidade da linha não superior a 2%)
Direção de alimentação: de acordo com a exigência do cliente
Tipo de corte: lâmina de serra dupla, corte de moagem
Velocidade de rastreamento: igual à do moinho de tubos (20-100 m/min)
Função do equipamento: automático, manual, tem a função de cortar a régua curta
Tipo de comando: localização do servo AC
MParâmetros de acina:
a) Motor de tração: servomotor de 18,5 kW
b) Motor de corte: 15 kW de frequência variável
c) Motor de alimentação: servomotor de 4 kW
d) Tipo de pinça: hidráulica
e) Grampos: 2 conjuntos (outras dimensões, desenhos para cada modelo, autofabricados)
- Rodas de trânsito + estante de descarga
Os tubos acabados percorrem o rolo Transit e são automaticamente movidos para o banco, em seguida, uma simples máquina de embalagem empacotará os tubos em forma de hexágono.
Motor: 3 kW x 2 conjuntos
Comprimento: 24 m
- Máquina de ensaio hidráulico
Φ21,3 Φ48 mmMáquina de ensaio hidráulico de quatro estações
Parâmetro técnico:
1- comprimento do tubo de ensaio de aço: 812 m
2Material de ensaio de tubos de aço: aço de baixo e médio carbono
3Pressão máxima de ensaio do tubo de aço: 10 MPa (100 bar)
4Tempo de retenção (configurável): 3 ̊5 sec.
5Número de raízes por ensaio (quatro estações): 4 raízes
6Medium de ensaio de pressão: emulsão/água
7Método de enchimento de água a baixa pressão: água pré-cheia (bomba a baixa pressão, reservatório de água e acessórios)
8Método de pressurização: pressurização cilindro pressurização
9Capacidade instalada do equipamento: ≈90KW
10Eficiência (pressão de retenção 5S): a taxa de produção máxima é de 12 peças/minuto (1/2′′ de tubo), mas a pressão de abastecimento de ar do compressor de ar para o equipamento não deve ser inferior a 0,6 MPa;
Processo de trabalho:
Tubos superiores → alinhamento → transporte de cadeia até ao centro de pressão da água → pinça → cabeça de ensaio de extremidade fixa e móvel estende-se para selar as duas extremidades do tubo de aço → água de baixa pressão se enche de água, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Máquinas de paletização automática
Esta máquina é usada para recolher, empilhar tubos de aço em 6 ou 4 ângulos, e agrupar automaticamente.Eliminar o ruído e bater de choque de tubos de açoA nossa linha de embalagem pode melhorar a qualidade dos seus tubos e a eficiência da produção, reduzir os custos, bem como eliminar potenciais riscos de segurança.
Material: Cr12
Dureza do rolo: HRC58-62
Profundidade de endurecimento por amortecimento: ≥ 10 mm
Roughness da superfície: Ra≤0,8um
- Soldadora de alta frequência de 200 kW
· Potência nominal de saída: 200 kW
· Tensão nominal de CC: UdN=235V
· Corrente contínua nominal: 1000A
· Frequência de saída: f=350~420kHz
· Eficiência total: η> 85%
· Forma de ressonância: Resonância composta
· Forma de saída do tanque: sem saída do transformador de solda.
· Coeficiente de decrescimento: < 1%
• Modo de solda: solda por indução
· Capacidade de distribuição de energia: 307 KVA
· Voltagem de entrada: sistema de fios de três fases 380V/50Hz, 3 fases 4
