HG114 ERW Pipe Mill Line é projetado para produzir tubos redondos (Diaφ48-114mm, espessura 1,5-6mm).A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
DOrientação:
● Melhorar o desempenho operacional e o desempenho da produção;
● Melhorar o ambiente e a segurança das operações;
● Melhorar a estabilidade do produto;
● Melhorar a produtividade dos produtos;
● Reduzir os custos de rolagem.
De acordo com a orientação de concepção de melhorar o carácter operacional e o ambiente e o carácter de segurança e produção, reduzindo o custo do rolo para garantir uma elevada eficiência,Linha de produção HG114 adota o estilo de buraco de raio duplo de design.
- Especificações do material:
Conforme à norma YB189-64
(1)Material: aço de baixo carbono e aço de construção de baixa liga
(2)Propriedades mecânicas: σb≤520MPa,σs≤340MPa
(3) Largura da faixa: 150×360 mm
(4) Espessura da tira: 1,5 ∼ 6,0 mm
(5)Rola de tira de aço: Diâmetro interno das bobinas:φ480·φ520mm
Diâmetro externo das bobinas:φ1000·φ1800mm
(6)Peso da bobina: ≤ 5 T
- Principais especificações dos produtos para tubos de soldadura:
(1) Dimensão do tubo: redondo: φ48·φ114 mm
(2) Espessura da parede dos tubos: 1,5 mm
(3) Comprimento de corte fixo: 8 ‰ 12 m
(4) Precisão de corte de tubos: ± 1,5 mm
- Velocidade de formação:20°60m/min
- Energia, água e ar:
(1) Potência:
Volume de potência da linha Aproximadamente 750 kW
Fonte de alimentação 380V/50Hz/3fases
(2) Água de arrefecimento de circulação:
Fluxo: 30 T/h ¥40 T/h
Volume da piscina: 40m3
(3)Ar comprimido
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
10m de largura, 120m de comprimento, 5m de altura,
Carrinho de carga
O carro da bobina é usado para fazer a bobina de aço da posição de carregamento para descolar.a tensão do desencolador, empurra de volta para a posição original.
Capacidade de carga: 5,0 T
Potência do motor em movimento: 2,2 kW
Descolagem
O descolador é de estrutura de mandrels de dupla expansão e em cantilever.O corpo principal é equipado com um sistema pneumático para satisfazer as necessidades de expansão, contração e travagem dos mandrels.
| OD da bobina |
Φ1000-1800 mm |
| Identificação da bobina |
Φ480-520 mm |
| Espessura da fita |
1.5-6.0 mm |
| Largura da faixa |
150-360 mm |
| Peso da fita única |
Max5T |
| Tipo de expansão |
Expansão hidráulica |
| Paragem. |
Direção pneumática |
- Unidade de endireitamento
Carga positiva e negativa em duas direcções. Esta unidade é utilizada principalmente para conduzir a nova alimentação da cabeça de aço da bobina para a unidade de aplanamento após a unidade de descolagem trazer a bobina para o local de trabalho.
Pressão de processamento:7Mpa
Potência do motor elétrico:2.2 kW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Nível de aplanamento e capacidade de prensagem:
Estilo da velocidade de regulação:Nenhum grau da velocidade de regulação
Estilo de estrutura:Pressão e transporte,unidade de nivelamento de cinco rolos
Estilo para cima e para baixo:Sistema hidráulico
Largura do aplanador:150-360 mm
Espessura do aplanador:1.5-6.0 mm
Potência do motor elétrico:15KW
- AMáquinas de corte e soldar por extrusão
Usado para cortar a parte irregular da cabeça e da cauda da fita, e alinhar a cauda da fita da bobina anterior com a cabeça da fita da bobina seguinte, e soldá-los juntos para alimentar continuamente o loop.
Forma estrutural: cama de soldadura por cisalhamento, dispositivo de alimentação por pinça, dispositivo de dupla centralização, sistema de soldadura por cisalhamento duplo, sistema de placa de cisalhamento, sistema de condução da placa inferior de soldadura, etc.
| Largura da faixa |
150-360 mm |
| Espessura da solda |
1.5-6.0 mm |
| Tipo de corte |
Máquinas hidráulicas |
| Modo de solda |
Automático |
| Pressão hidráulica |
8 a 10 MPa |
| Ciclo de trabalho |
Max.180 segundos |
Esta máquina está situada entre a soldadora de cisalhamento e a máquina de moldagem (moldadora de dimensionamento de molduras), para ser utilizada após o esgotamento de um rolo de tira de aço, antes da próxima tira de rolo, já preparada a partir do desenrolamento,tempo de corte e soldadura para garantir que o anfitrião (formando dimensionamento fábrica) produção contínua e armazenar suficiente aço de tira.
Esta unidade inclui principalmente no dispositivo de material de pressão e transporte, acumulador de montagem, unidade de material de transporte, unidade de controle elétrico:
(1) Dispositivo de material de pressão e carregamento:inclui principalmente estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direcção circular da velocidade de redução, rolos de pressão e carregamento,Sistema de ar sob pressão do rolo de guia, unidade de velocidade inspeccionada; pode fornecer a tira de aço ao acumulador e os tempos médios que irá transferir a informação de velocidade de transporte para o sistema de controlo elétrico,Quando exigir parar levar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & rolar material de transporte pela pausa, e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar a velocidade do material.
(2) Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
(3) Dispositivo de material de saída: incluir um quadro, rolos de orientação, rolos de orientação de posição alta ou baixa.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico.
(4) Especificação:
| Estilo de trabalho |
Círculo de mudança |
| Velocidade de marcha do material transportador |
Vmax = 120 m/min |
| vantagem |
Mais material, sem greve. |
| Formulário de beliscar |
Pneumático, 6Mpa |
| espessura da bobina de aço |
1.5-6.0 mm |
| largura |
150-360 mm |
| Potência do motor elétrico da prensa e do carregador |
30 kW |
| motor elétrico do quadro do acumulador |
55 kW |

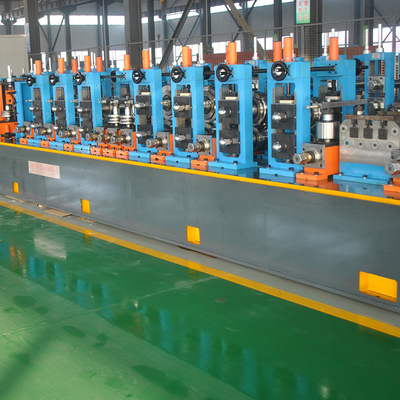

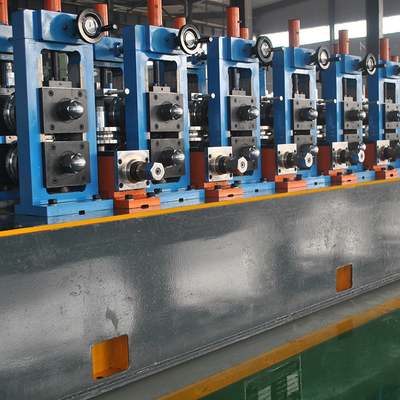

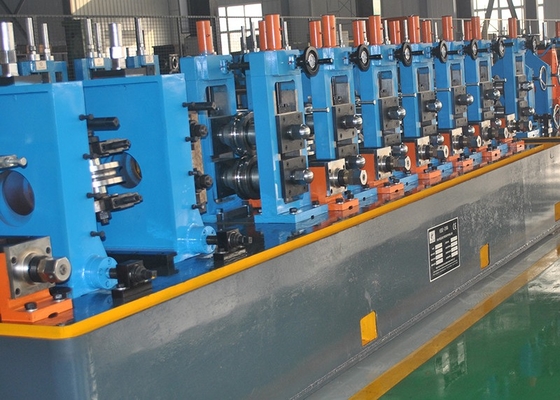

Formação e dimensionamento
Parâmetros técnicos pormenorizados de cada peça:A unidade de moldagem e dimensionamento é o equipamento vital para a linha de fabricação de tubos.que está carregando algumas tiras de aço para esta unidade e deixá-lo passar o rolo quadro para o quadro tubo bruto, e, em seguida, tomar o fluido elétrico juntos na superfície de soldagem do tubo, de modo a tratar a temperatura do tubo mais elevado para se adequar a soldagem pelo rolos de prensagem soldagem, e, em seguida, após o resfriamento,moldagem dimensionamento e aplanador para o produto qual é o seu tubo de demanda
| Formando o tubo de overdose. |
Redondo:Φ48-114mm |
| Formação da espessura da parede do tubo |
1.5-6.0 mm |
| Velocidade de formação |
Max.60m/min |
| Número de suportes de formação, horizontal |
7 |
| Número de suportes de moldagem, verticais |
9 |
| Guia de rolagem |
1 |
| Estabilizador de rolos de compressão |
1 |
| Rodas de moagem |
1 |
| Máquina de cortar |
2 conjuntos |
| Número de suportes horizontais |
5 |
| Número de suportes de dimensionamento, verticais |
5 |
| Cabeça de Turco |
2 conjuntos com cabeça única |
| Diâmetro do eixo e material do suportador de rolamento horizontal |
Φ100 mm, material 40Cr |
| Diâmetro do eixo e material do suportador de rolamento vertical |
Φ60 mm, material 40Cr |
A serra de corte a frio permite cortar tubos a velocidades de até 100 m/min.fixação da velocidade de alimentação e rotação das lâminas. este sistema é capaz de aumentar a qualidade da superfície de corte. sem aberração no processo de trabalho, eliminando o espaço livre mecânico, reduzindo a influência da lâmina de serra de corte a frio,Serra de serra pequena perda, reduzir os custos de produção, melhorar a vida útil da máquina.
▲ Tubos de serra automáticos inline/offline e alta produção
▲ As lâminas com ponta de aço ou carburo de alta velocidade
▲ Quase adequado para uma variedade de perfis de tubos
▲ Remover o desbarramento secundário ou o desbarramento
▲ Aço carbono, aço inoxidável, HSLA
▲ Alta velocidade e alta precisão de corte.
▲ Excelente ponta de corte, sem borras e poupança de custos
Velocidade linear máxima: 80 m/min
Faixa de comprimento de corte: 8 ~ 12 metros
Precisão do comprimento de corte: ±1,5 mm (flutuação da velocidade da linha não superior a 2%)
Direção de alimentação: de acordo com a exigência do cliente
Tipo de corte: lâmina de serra dupla, corte de moagem
Função do equipamento: automático, manual, tem a função de cortar a régua curta
Motor de accionamento: servomotor de 22 kW
Motor de corte: 22 kW de frequência variável
Motor de alimentação: servomotor5,5KW
Intervalo de velocidade de rotação: 260-280 r/min
Tipo de pinça: hidráulica
Grampos: 2 conjuntos (outros desenhos de fornecimento de tamanho para cada modelo, autofabricados)
O leito de serra, a máquina de serra, o sistema de disco rotativo e o sistema de corte com tratamento de recozimento.
- Rodas de trânsito + estante de descarga

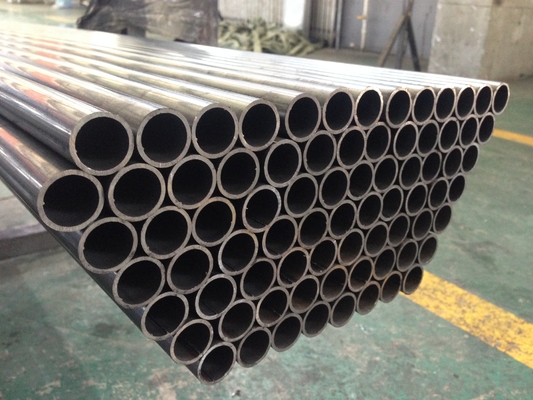

Os tubos acabados percorrem o rolo Transit e são automaticamente movidos para o banco, em seguida, uma simples máquina de embalagem empacotará os tubos em forma de hexágono.
Motor: 3kw x2 conjunto
Comprimento: 24 m
- Máquina de ensaio hidráulico
Φ48 Φ114,3 mmDuplo.- Máquina de ensaio hidráulico de estação
Parâmetro técnico:
1Intervalo de diâmetro do tubo de aço de ensaio: Φ48 Φ114,3 mm
2- comprimento do tubo de ensaio de aço: 812 m
3Material de ensaio de tubos de aço: ASIM A106/450/570, API 5L
4Tolerância do diâmetro exterior do tubo de aço: ± 0,2%
5Pressão máxima de ensaio do tubo de aço: ≤ 10 MPa (100 bar)
6Tempo de retenção (configurável): 3 ̊5 sec.
7Número de raízes por ensaio (estação dupla): 2 raízes
8Forma de vedação: vedação radial
9Medium de ensaio de pressão: emulsão/água
10Método de enchimento de água de baixa pressão: água pré-cheia (bomba de baixa pressão, sistema de água, etc.)
11Método de pressurização: pressurização da bomba de alta pressão
12Capacidade instalada do equipamento: ≈130KW
13Eficiência (pressão de retenção 5S): a produtividade máxima é de 4 a 6 peças/min, mas a pressão de entrada de ar do compressor de ar para o equipamento não deve ser inferior a 0,6 MPa.
Processo de trabalho:
Tubos superiores → alinhamento → transporte de cadeia até ao centro de pressão da água → pinça → cabeça de ensaio de extremidade fixa e móvel estende-se para selar as duas extremidades do tubo de aço → água de baixa pressão se enche de água, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
Máquinas de paletização automática
Esta máquina é usada para recolher, empilhar tubos de aço em 6 ou 4 ângulos, e agrupar automaticamente.Eliminar o ruído e bater de choque de tubos de açoA nossa linha de embalagem pode melhorar a qualidade dos seus tubos e a eficiência da produção, reduzir os custos, bem como eliminar potenciais riscos de segurança.
Material: Cr12
Dureza do rolo: HRC58-62
Profundidade de endurecimento por amortecimento: ≥ 10 mm
Roughness da superfície: Ra≤0,8um
- Soldadora de alta frequência de 400 kW
Parâmetro técnico da soldadora de 400 kW
· Soldadora integrada GGP-400/0.3-CC:
· Potência nominal: 400 kW
· Potência nominal de CC: :Pd=400kW
· Tensão nominal de CC::UdN=450V
· Corrente nominal de CC: IdN=890A
· Eficiência total: η≥85%
· Potência de saída: Pout> 400 kW
· Frequência concebida: f=250~300kHz
· Inverter MOSFET: 100kW×4
· Cabo de entrada de linha: 185 mm2×2 pc/fase
