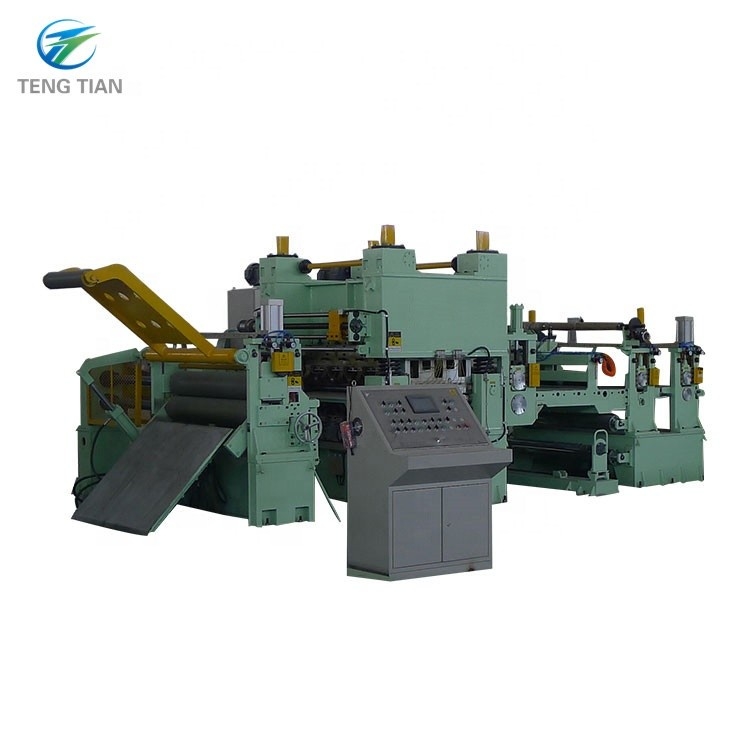

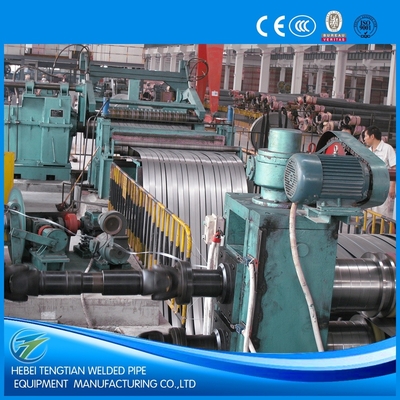

Ztl-13x1600 metal baixo carbono Hrc máquina de corte de aço extra grosso
I. Parâmetro técnico principal
1. Especificação do material
Material HRC de baixo carbono (Q235, σs=250Mpa,σb=500Mpa) Espessura da bobina 4~13 mm
Largura da bobina 600-1600mm
Peso da bobina ≤35 t
Diâmetro interno Φ610/Φ760mm
Diâmetro externo Φ1500-Φ2200mm
2. Especificação do produto acabado
Número da cortadora (borda excluída)
Peso da bobina 35t
Diâmetro interno Φ610/Φ760mm
Diâmetro externo Φ1500-Φ2200mm
Precisão de largura ± 0,15 mm (espessura 0,75-3,0) ± 0,20 mm (espessura 4-13)
Precisão da rebarba ≤5% Espessura da placa
lâmina nova ou folga adequada da lâmina
3. Velocidade da cortadora 10-40m/min
4. Dados do equipamento
(1) Poder
Tensão 380V
Frequência 60Hz
Potência instalada Aprox.350kw
(2) Poder aéreo
Pressão 0,4-0,8Mpa
Demanda de ar 3m3/min(Estado de compressão)
(3) Direção da linha De frente para o console de operação, da esquerda para a direita (escolha do cliente)
5. Pintura de acordo com a exigência do comprador
II.Composição do equipamento 1600x13
| |
Não. |
Nome |
Quantidade |
Observado |
|
| |
1 |
Carro de carregamento de bobina |
1 |
Definir |
|
|
| |
2 |
Desbobinador |
1 |
Definir |
|
|
| |
3 |
Dispositivo líder de pressão |
1 |
Definir |
|
|
| |
4 |
Grampo e nivelador
|
1 |
Definir |
|
|
| |
5 |
cortador transversal |
1 |
Definir |
|
|
| |
6 |
|
Centralização do rolo vertical |
1 |
Definir |
|
|
| |
7 |
cortador de disco |
1 |
Definir |
|
|
| |
8 |
rebobinador de borda |
1 |
Definir |
|
|
| |
9 |
acumulador de giro do painel |
|
|
|
|
| |
10 |
dispositivo extensor |
|
|
|
|
| |
11 |
enrolador |
1 |
Definir |
|
|
| |
12 |
carro de bobina de descarga |
1 |
Definir |
|
|
| |
13 |
sistema hidráulico |
1
|
Definir
|
|
|
| |
14 |
sistema elétrico |
1
|
Definir
|
|
|
| |
15
|
Parafusos de ancoragem e acessórios
|
1
|
Definir
|
|
|
III. Descrição da estrutura do equipamento
1,carregando carro:
1.1 Rack de armazenamento:
Função: Armazene temporariamente a fita e a bobina para entrada contínua na unidade. Coloque a bobina na cremalheira de preparação de material com um guindaste e transporte a bobina até o desbobinador por meio de um carrinho.
requisito de habilidades:
Armazenamento de fita e bobina: 2 grupos
Diâmetro externo da bobina: φ1500~φ2200 mm
Largura do rolo: 600~1600mm
Peso máximo do rolo: 35 T
1.2:carregando carro:
Função: Utilizada para preparar bobinas de tira e enviar as bobinas para o centro do desbobinador.
Estrutura: É composta por carroceria, dispositivo de caminhada, dispositivo de elevação e dispositivo de transmissão.
requisito de habilidades:
Diâmetro externo da bobina de aço: Φ1500~Φ2200 mm
Diâmetro interno: Φ610 ,Φ760 mm
Largura: 600~1600mm
Velocidade de deslocamento do carrinho: ~5 m/min
Distância de viagem do carrinho: ~6m
Potência do motor de transmissão: AC3 KW
Diâmetro do cilindro hidráulico de elevação×curso: Φ220×900 mm
Pressão de trabalho do sistema hidráulico: 8-10 MPa
Impulso superior: 37T (10MPa)
Peso máximo do rolo: 35 T
2.desenrolador:
Função: É usada para transportar a bobina de aço, a bobina de aço rotativa coopera com o rolo de pressão reto e a pá para desmontar a bobina de aço. Alinhe o centro da bobina de aço com a linha central da unidade. O desbobinador possui um dispositivo de microfreio para evitar que a bobina salte e se solte durante o desligamento de emergência. Quando o carro de bobinagem transporta a bobina de aço para o centro do desenrolador, as cabeças cônicas esquerda e direita do desenrolador suportam e prendem a bobina de aço, e então o motor do desenrolador coopera com o rolo de pressão e a lâmina para abrir o aço bobina e envie a cabeça da tira de aço para a pinça. No nivelador, após a correia de aço ser alimentada no nivelador de pinça, a embreagem do desenrolador é aberta e o dispositivo de microfreio freia. Se o centro da tira de aço não coincidir com a linha central da unidade depois que a tira de aço entra no nivelador de aperto, as cabeças cônicas esquerda e direita do desenrolador podem ser movidas para a esquerda ou direita para alinhar o centro do aço tira até a linha central da unidade. As cabeças cônicas esquerda e direita do desbobinador também podem se mover para a esquerda ou para a direita com uma única cabeça.
Estrutura: Dispositivo transversal esquerdo e direito de cabeça de duplo cone, caixa de cabeça de duplo cone, dispositivo de microfreio, dispositivo de transmissão e base.
requisito de habilidades:
Diâmetro externo da bobina de aço: Φ1500~Φ2200 mm
Diâmetro interno da bobina de aço: Φ610, Φ760mm
Largura: 600~1600mm
Espessura: 4~13mm
Modo de movimento da cabeça cônica: acionamento hidráulico
Diâmetro do cilindro hidráulico móvel da cabeça cônica: Φ125/Φ90 mm
Forma de cabeça cônica: expansão e contração hidráulica
Diâmetro do cilindro hidráulico de expansão e contração da cabeça cônica: Φ140/Φ100 mm
Motor principal de desenrolamento: AC4KW
Velocidade de desenrolamento: ~ 5,5m/min
Método de frenagem: freio a disco
Modelo de freio: freio 3×ADH205
Método de abertura e fechamento da embreagem: pressão de ar
Furo do cilindro da embreagem: Φ100mm
3, máquina de nivelamento de pitada reta:
3.1:dispositivo de cabeça reta:
Função: O dispositivo de cabeça reta e a pá são combinados com o desbobinador para desmontar a cabeça da correia de aço e enviar a correia de aço para a máquina de nivelamento de aperto de cabeça reta. A pá é combinada com o rolo de pressão de cabeça reta para endireitar a cabeça da tira de aço e então a tira de aço é enviada para o rolo de pressão, e a pá é do tipo desenrolador.
Forma estrutural: dispositivo de rolo de pressão de cabeça reta tipo pórtico, dispositivo de pá, dispositivo de giro de pá e outras peças.
requisito de habilidades:
Largura: 600~1600mm
Espessura: 4~13mm
Forma de desenrolamento: desenrolamento superior
Cilindro telescópico da pá: Φ110/Φ80mm
Cilindro de giro da lâmina: Φ140/Φ100mm
Material da lâmina: 50Mn
Cilindro de giro do rolo de pressão: Φ125/Φ90mm
Forma de acionamento do rolo: motor hidráulico 1QJM43-4.0
Diâmetro do rolo de pressão: Φ320mm
Cilindro de rolo reto: Φ125/Φ90mm
Dispositivo de lâmina: lâmina vertical
3.2máquina de nivelamento de pitada
Função: Dispositivo de cabeça reta, rolo de pressão e pá, cooperam com o desbobinador para desmontar a cabeça da tira de aço e enviar a tira de aço para a máquina de nivelamento de aperto. O rolo de pressão é pressionado hidraulicamente para prender a correia de aço e o motor principal é girado para enviar a correia de aço ao rolo de pressão. Depois que a correia de aço entra na máquina de nivelamento por pressão, o rolo de nivelamento é pressionado para uma posição adequada para nivelar a cabeça da tira. Planar e enviar a tira de aço para a máquina de solda de topo de cisalhamento e cooperar com a máquina de solda de topo de cisalhamento para concluir a soldagem de topo de cisalhamento.
Estrutura: É composto por dispositivo de rolo vertical, dispositivo de rolo de pressão, dispositivo de rolo de nivelamento, dispositivo de transmissão e outras peças.
requisito de habilidades:
Largura: 600~1600mm
Espessura: 3~13mm
Forma e pressão do rolo de pressão: tipo de dois rolos, pressão hidráulica
Rolo de pressão pressionando o cilindro: Φ140/Φ100mm
Aperte o motor principal: AC22KW (regulação de velocidade de conversão de frequência)
Forma de transmissão do rolo de pressão e rolo de nivelamento: Totalmente ativo para cima e para baixo
Diâmetro do rolo de pressão×comprimento: Φ230×1700mm
Material do rolo de pressão: 42CrMo
Velocidade de nivelamento de pitada ativa: ~7m/min
Forma de rolo de nivelamento e pressão para baixo: Tipo superior de dois rolos inferiores, pressão hidráulica para baixo
Rolo de pressão pressionando o cilindro: Φ200/Φ140mm
Diâmetro×comprimento do rolo de nivelamento: Φ200×1700mm
Material do rolo de nivelamento: 42CrMo
Dureza e profundidade de têmpera de rolo: HRC58-62, profundidade: 5-8mm
Diâmetro vertical do rolo×altura: Φ200×300mm
Estrutura de rolo vertical: rolo vertical duplo em forma de I
Material do rolo vertical: 42CrMo
Motor de ajuste de largura do rolo vertical: 2×AC2.2KW
Método de abertura e fechamento da embreagem: pressão de ar
Furo do cilindro da embreagem: Φ100mm
4, máquina de corte transversal (tesoura hidráulica)
Função: É utilizado para cortar a cabeça da correia de aço, a estrutura é uma guilhotina. A estrutura da máquina de corte transversal está equipada com um dispositivo de ajuste rápido da folga lateral das lâminas de corte superior e inferior.
requisito de habilidades:
Ângulo de cisalhamento: 2,5°
Método de ajuste da folga da lâmina de cisalhamento: ajuste excêntrico do came
O tamanho da folga da lâmina de corte: Exibição no mostrador
A faixa de ajuste da folga da lâmina de corte: 0,1 ~ 1 mm
Largura efetiva da lâmina de corte: 1700 mm
Tamanho da seção da lâmina de corte: 850×140×35mm
Espessura de corte: 4~13 mm (Q355)
Material da lâmina de corte: 6CrW2Si
Furo do cilindro de corte hidráulico: Φ320/Φ180mm
Pressão hidráulica de cisalhamento: 8~12MPa
Forma de corte: corte superior
- Rolo neutro
Função: Evitar que a tira escorra, com função de centralização e ajuste de largura. Esta máquina é aberta e fechada para a esquerda e para a direita pelo rolo vertical acionado pelo cilindro de óleo, para que a tira de aço entre suavemente no cisalhamento do disco e não se desvie durante o processo de corte.
Estrutura: É composto por um dispositivo de rolo vertical motorizado, um dispositivo de rolo de aperto e outras peças.
requisito de habilidades:
Faixa de ajuste de largura: 600~1600mm
Cilindro de ajuste de centralização de largura de tira de aço: Φ125/Φ90mm
Diâmetro vertical do rolo×altura: Φ200×240mm
Estrutura de rolo vertical: Rolo vertical duplo
Material do rolo vertical: 42CrMo
Diâmetro do rolo de transição do centro do rolo vertical×altura: Φ160×200mm
Modelo de cilindro de aba frontal e traseira de rolo vertical: Φ63/Φ45mm
6, cortador de disco
Função: Esta máquina é um dos principais equipamentos da unidade de corte longitudinal. Sua finalidade é cortar bobinas de aço de banda larga em bobinas de aço de tiras estreitas de diferentes larguras e fornecer peças brutas necessárias para unidades de tubos soldados, unidades de dobra a frio, etc.
Estrutura do equipamento: É composto por corpo de cortador de disco, dispositivo de transmissão e assim por diante. O corpo do cortador de disco é composto por três arcos, que podem fornecer um suporte muito confiável.
requisito de habilidades:
Diâmetro do eixo do cortador: Φ360mm
Material do eixo da ferramenta: 42CrMo
Dureza e profundidade de têmpera do eixo do cortador: HRC58-62, profundidade: 5-8mm
Especificações da lâmina de cisalhamento: Φ360×Φ600×30mm
Material da lâmina de corte: H13K
Espaçador: aço 45#
Anel de borracha: Poliuretano
Motor principal: DC160kw, 1500r/min (Z4-250-12)
Modelo de redutor de superfície de dente duro: ZSY400-80
Velocidade de corte: 10~40 m/min
Acionamento de depressão: motor ciclóide de roda de pino AC2KW com levantador de parafuso de engrenagem helicoidal
Modelo de eixo cardan: SWC315DH2
Método de troca de ferramenta: Arco após o movimento do cilindro hidráulico
Furo do cilindro: Φ110/Φ80mm
7. Máquina de enrolamento de borda residual
Função: A máquina é instalada em ambos os lados atrás do cortador de disco e é usada para enrolar as bordas de sucata após o cortador de disco ser dividido em tiras.
A máquina é acionada por um motor de torque para acionar o redutor para enrolar a borda residual, aproveitando ao máximo a tensão constante do motor de torque para tornar o processo de enrolamento suave. Quando o enrolamento de enrolamento é concluído, o cilindro do lado sem potência se retrai e descarrega para realizar a descarga automática.
requisito de habilidades:
Forma: Abertura e fechamento hidráulico de cabeça cônica dupla
Diâmetro do cilindro de abertura e fechamento da cabeça cônica: Φ63/Φ36 mm
Furo do cilindro da haste oscilante: Φ50/Φ36 mm
Velocidade de enrolamento: 0-50m/min
Diâmetro da bobina de recolhimento: Φ1000 mm
Potência do carretel de enrolamento: motor de torque YLJ180-160-4
Largura de crimpagem: ≤metade da largura e espessura da placa
8. Abaacumulador
Função: É utilizado para armazenar a correia de aço e ajustar a diferença de velocidade entre o cortador de disco e a bobinadeira.
requisito de habilidades:
Modo de balanço da ponte intermediária: hidráulico
Diâmetro do cilindro hidráulico: Φ110/Φ80mm
Comprimento e profundidade do looper: 6800×2120mm
Tamanho do rolo: Φ105×1700mm
9. Dispositivo tensor
Função: É utilizado para separar a tira cortada e realizar o ajuste de tensão, e o levantamento do palete alimenta a bobinadeira.
Estrutura do equipamento: É composto por um dispositivo de palete, um dispositivo de rolo prensador, um dispositivo de rolo vertical, um dispositivo de separação, um dispositivo de tensão e um dispositivo de alimentação.
requisito de habilidades:
Motor de ajuste de largura do rolo vertical: 2×AC2.2KW
Diâmetro vertical do rolo×altura: Φ220×200mm
Estrutura de rolo vertical: rolo vertical único
Material do rolo vertical: 42CrMo
Forma de estrutura de tensão: os dois primeiros próximos
Diâmetro do rolo tensor×comprimento: Φ250mm×1700mm
Número de rolos tensores: 3 rolos
Material do rolo tensor: 42CrMo
Dureza e profundidade de têmpera de rolo: HRC58-62, profundidade: 5-8mm
Redução do rolo tensor: pressão hidráulica
Pressione o cilindro: Φ140/Φ100mm
Furo do cilindro de elevação da aba de alimentação: Φ110/Φ63mm
Diâmetro do rolo×comprimento: Φ250mm×1900mm
Diâmetro do separador: Φ350×Φ190×10 (15) mm
Material da folha de separação: 50Mn

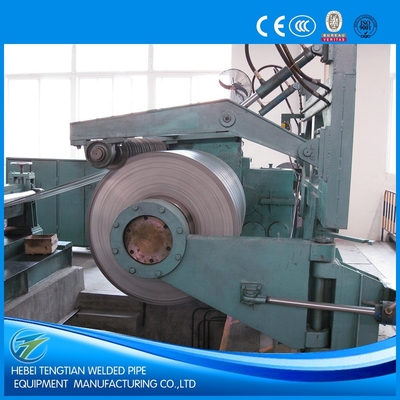

10. Bobinador
Função: A bobinadeira é um dos principais equipamentos da unidade de corte longitudinal. Ele rola principalmente a tira após cortá-la em uma bobina e fornece a largura necessária da bobina para a unidade de tubo soldado, unidade de dobra a frio, etc.
Estrutura do equipamento: Esta máquina é composta por um motor, um redutor, um freio, um dispositivo de rolamento, um dispositivo de sub-laminação tipo pórtico, um eixo de crimpagem e um dispositivo de suporte de bobina. O eixo de crimpagem é expandido hidraulicamente, contraído e fixado.
requisito de habilidades:
Diâmetro máximo da bobina: Φ760mm
Peso máximo de enrolamento: 35 toneladas
Velocidade de enrolamento: 10~40m/min
Motor principal para enrolamento: DC250KW, 1500r/min
Diâmetro do cilindro hidráulico de expansão e contração do carretel: Φ250/Φ120 mm
Forma da mandíbula do carretel: mandíbula mecânica
Diâmetro do cilindro hidráulico do dispositivo de laminação: Φ125/Φ90 mm
Posição de colocação do cilindro rolante: Ambos os lados da caixa de engrenagens
Diâmetro do cilindro hidráulico de giro do dispositivo de suporte do molinete: Φ125/Φ90 mm
Dispositivo de braço de pressão: adota o tipo pórtico
Cilindro de contrapressão: Φ125/Φ90 mm
11. Carrinho de descarga
Função: A máquina é instalada sob a bobina da bobina e junto com o dispositivo de laminação na bobina, a bobina de aço cortada é descarregada da bobina e enviada para ser levantada pelo guindaste da oficina.
Estrutura do equipamento: composta principalmente por mecanismo de deslocamento, suporte, cilindro, trilho-guia, etc. O centro do trilho-guia é definido uma vez durante a instalação. O mecanismo de deslocamento é acionado por um redutor ciclóide para mover o carrinho, e o flange do cilindro é conectado ao suporte para fazê-lo subir.
requisito de habilidades:
Velocidade de deslocamento do carrinho: ~5 m/min
Distância de viagem do carrinho: 3,5 m
Potência do motor de transmissão: AC3 KW
Diâmetro do cilindro hidráulico de elevação×curso: Φ220×900 mm
Pressão de trabalho do sistema hidráulico: 8-10 MPa
Impulso superior: 37T (10MPa)
Peso máximo do rolo: 35 T
12.Sistema elétrico e de controle
12.1 Condições ambientais do sistema elétrico
Temperatura ambiente: -10——40ºC
Umidade: 95% sem condensação
Fonte de alimentação: 380/220V
Controle elétrico: sem vibração forte e sem instalação de gás corrosivo
Controle do instrumento: sem forte radiação magnética
12.2 Especificação Padrão para Sistema Elétrico
Cumprir com GB50171----92 painel de engenharia de instalação elétrica, gabinete de controle elétrico e especificações de construção e aceitação de conexão de circuito secundário.
12.3 Requisitos gerais de desempenho
O controle elétrico completa principalmente o controle e ajuste do processo de toda a unidade e completa o intertravamento do processo entre os equipamentos relacionados na unidade para garantir que todo o equipamento da unidade possa executar ações correspondentes e ordenadas normalmente, correta e precisamente de acordo com a produção e requisitos do processo.
Os componentes elétricos do sistema elétrico adotam produtos com excelente desempenho, e os componentes elétricos avançados e confiáveis, medidores e outros equipamentos que são desenvolvidos internamente, fabricados internamente ou fabricados no país usando tecnologia estrangeira, e podem ser adquiridos internamente são usados no sistema.
12.4 Configuração elétrica:
Governador DC: série Continental
CLP: Siemens
Peças de vitalidade de baixa pressão: Chint, LG
Botões de operação: Chint, LG
Quadro elétrico: GGD
13.sistema hidráulico
O sistema hidráulico é composto por estação hidráulica, bloco de válvulas, tubulação, etc.
Pressão de trabalho do sistema: 10; 12 MPa
Pressão nominal da bomba de óleo: 16 MPa
Taxa de fluxo: 73,5 l/m Para Para
Meio de trabalho: óleo hidráulico antidesgaste N46#
Por favor verifique seu email!
