Máquina de moagem de tubos de aço a baixo carbono de 50 mm para fabricação de tubos
I.Introdução geral à máquina
段落
Introdução geral da máquina1Introdução geral da máquina2Introdução geral da máquina3Introdução geral da máquina4Introdução geral à máquina5
之关机, é muito dinheiro de um comprador, seus produtos podem ser fabricados: tubos circulares, quadrados, retangulares, estes produtos são muito usados na indústria, nós somos fabricantes muito profissionais
关机,重要卖点是1: 2: 3:
列阵
- Introdução geral da máquina1
- Introdução geral da máquina2
- Introdução geral da máquina3
- Introdução geral da máquina4
- Introdução geral à máquina5
表格:1
| 1 |
4677 |
| 2 |
88 mil |
| 3 |
678900000 |
| (a)Materiais Especificações: |
| Padrão |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
Essas emissões devem ser calculadas de acordo com o método de ensaio. |
| Largura da faixa |
39-160 mm |
| Espessura da faixa: |
00,5-2,5 mm |
| Diâmetro interno das bobinas |
Φ508 mm |
| Diâmetro externo das bobinas |
Φ1300 φ1760 mm |
| Peso da bobina |
≤ 5T |
| (2)Especificação do tubo |
| Diâmetro do tubo |
Tubos redondos:φ12,7-50 mm
Espessura:00,5-2,5 mm
|
| Duração |
6m |
| Precisão de corte de tubos |
0-6 mm |
| Velocidade de formação |
Max 80m/min (dimensão e espessura máximas não podem ser superiores à velocidade máxima) |
| (3)O comprador deve autoabastecer-se |
| Loja de trabalho |
60x6m, H>5m ((guindaste para o solo) |
| Potência |
Aproximadamente 450 kW 380V/50Hz/3fases |
| Circulação de água de arrefecimento (todo o sistema) |
Fluxo:20T/h 30 T/h
Volume da piscina: 30 m3
|
|
Ar comprimido
(sistemas inteiros)
|
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
|
| Cabos |
Todos os cabos fora da minha máquina, você compra depois de reparar a máquina. |
II - AçõesParâmetros e especificações principais:
É concebido para a produção de tubos de aço soldados, incluindo tubos redondos, quadrados e deformados.
A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
III. AParâmetros e especificações de cada máquina:
(1) Descolador
|
Duplo.Mandrels de expansão e de cantilever
|
1.duploMandrels de expansão e em cantilever.
2- contém duas partes principais: o corpo principal e a base fixa.
3Equipado com um sistema pneumático para satisfazer as necessidades de expansão, contracção e travagem dos mandrels.
4O mandril consiste em ligações de quatro barras que podem mover-se radialmente ao mesmo tempo.
5As ligações de quatro barras em dois grupos são montadas em dois eixos, respectivamente.
|
| OD da bobina |
Φ1300-1760 mm |
| Identificação da bobina |
Φ508 mm |
| Largura da faixa |
39-160 mm |
| Espessura da fita |
00,5-2,5 mm |
| Peso da fita |
Max.5.0T |
| Tipo de expansão |
hidráulico |
| Paragem. |
Direção pneumática |
| Rotação |
Manual |
|
(2) Tesoureiro e Soldador
Função:
É usado para cortar paralelamente a cauda da fita de aço, que acabou de entrar no acumulador, e a cabeça da fita que sai do desencolador, e depois soldá-los juntos.
Estrutura:
Tela hidráulica e soldadura manual Largura da tira de aço: 39 mm-160 mm Espessura da tira de aço: 0,5-2,5 mm
(3) Acumuladores em espiral
|
|
- Esta unidade inclui principalmente o dispositivo de pressão e transporte de material, o conjunto do acumulador, a unidade de transporte de material, a unidade de controlo elétrico.
- Os componentes principais incluem estrutura, motor elétrico, unidade de travagem, eixo de potência de transferência de direção de circulação da velocidade de redução, rolos de pressão e transporte, sistema de ar sob pressão do rol de guia, unidade de velocidade inspecionada;Ele pode fornecer a tira de aço para o acumulador e as vezes médias que irá transferir a velocidade de transporte informações para o sistema de controle elétrico, quando exigimos parar de transportar o material para esta unidade, ele vai parar de rolar para o motor elétrico e pressionar & transportar material rolar pela pausa,e também pode ajustar a velocidade para transportar motor elétrico e a unidade transportar velocidade material.
- Conjunto do quadro do acumulador: inclui o motor elétrico, o quadro, o rolo de círculo interno, o rolo de círculo externo e o rolo de pressão.Pode ser utilizado para armazenar o material de aço da tira da unidade de pressão e transporte e pode ser extraído do rolo de material de envio do centro.
- Dispositivo de saída de material: incluir quadro, rolos de orientação, rolos de orientação de posição elevada ou inferior.Ele pode transportar a faixa de aço para formar o sistema e enviar a informação de velocidade do material para o dispositivo de controle elétrico
|
| Estilo de trabalho: |
Círculo de mudança |
Velocidade de marcha do material transportador |
Vmax = 240 m/min |
| Vantagem: |
Mais material
Sem greve.
|
Formulário de beliscar |
Pneumático
6Mpa
|
| espessura da bobina de aço |
00,5-2,5 mm |
Diâmetro |
4.2m |
| largura |
39-160 mm |
área de armazenamento |
3.5 m2 |
| Potência do motor elétrico da prensa e do carregador |
AC 11KW |
| motor elétrico do quadro do acumulador |
AC 15KW |
|

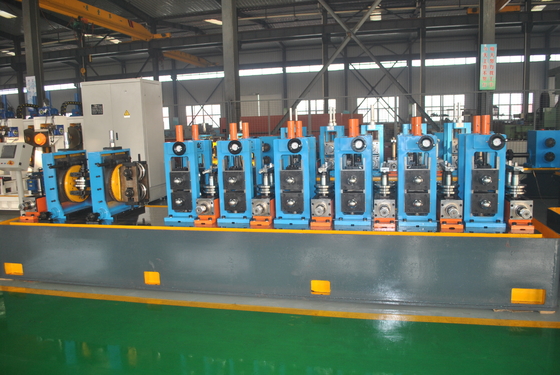

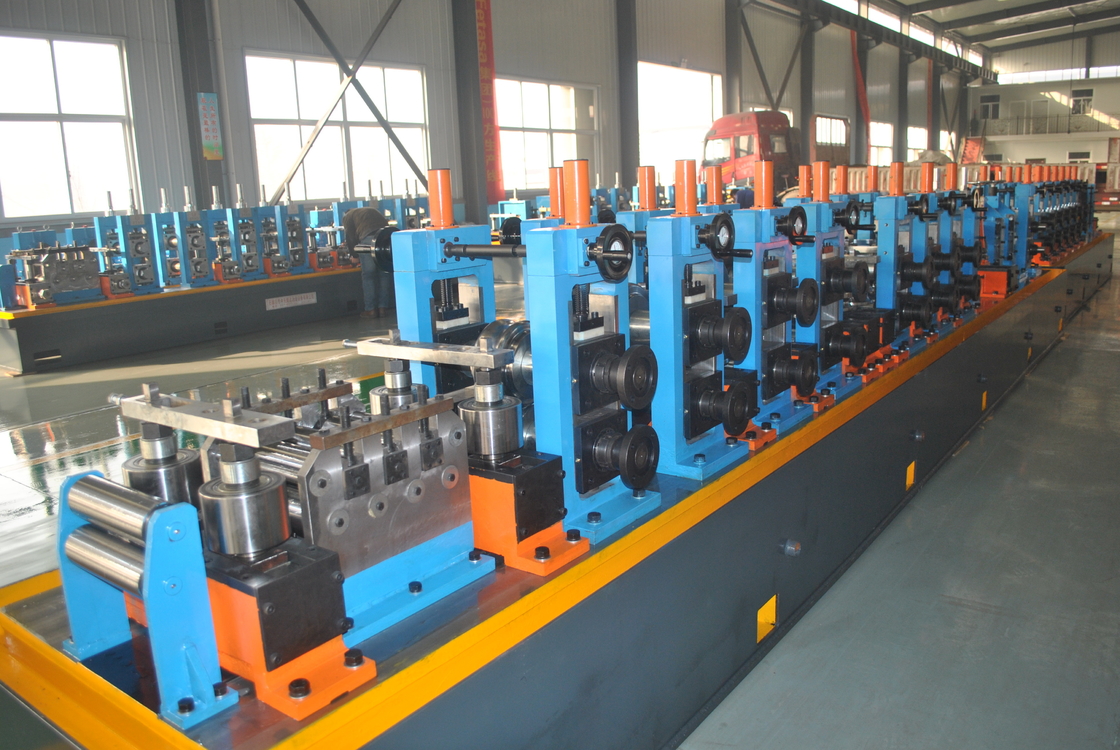

(4) Máquina de moldagem e dimensionamento
|
|
| O molino de moldagem e dimensionamento adota o princípio de moldagem do tipo rolante e a soldagem por indução de alta frequência.A tira é alimentada na máquina de formação pelo dispositivo de alimentação no moinho e o rolo de formação girar continuamente e pressionar a tira para a forma necessáriaDevido à pele e ao efeito semelhante, a corrente de alta frequência concentra-se na junção de soldagem que é aquecida rapidamente e atinge a temperatura de soldagem.A costura do tubo é soldada sob a pressão de rolos de compressãoO tubo soldado acabado com o tamanho exigido pode ser obtido após o arrefecimento, dimensionamento e endireitamento primário. |
| Formando o tubo de overdose. |
Tubos redondos:φ12,7-50 mm
Espessura:00,5-2,5 mm
|
| Velocidade de formação |
30 a 80 m/min |
| Número de suportes de formação, horizontal |
7 |
| Número de suportes de moldagem, verticais |
9 |
| Número de suportes horizontais |
5 |
| Número de suportes de dimensionamento, verticais |
5 |
| Cabeça de Turco |
2 conjuntos |
| Diâmetro do eixo e material do suportador de rolamento horizontal |
Φ60 mm, material 40Cr |
| Diâmetro do eixo e material do suportador de rolamento vertical |
Φ35 mm, material 40Cr |
| Máquina de cortar |
2 conjuntos |
| Motor principal |
132 kW |
|
(5) Serra a frio
|
A serra a frio usada para cortar com precisão todos os tipos de tubos de estrutura automaticamente.Esta unidade tem a vantagem de dimensões precisas, e a melhor vantagem de transferência de máquinas, por isso a capacidade rápida e de processamento preciso, sem Burr é a vantagem desta unidade.
|
| Tamanho do tubo quadrado |
φ12,7-50 mm |
| Materiais |
Q235. |
| Velocidade |
Max. 80 m/min |
| Duração de corte |
7m |
| Precisão |
± 3 mm |
| Motor de tração |
Servomotor de 15 kW (Yaskawa Japão) |
| Motor de alimentação |
4.4kw servomotor (Yaskawa Japão) |
| Motor de corte |
Motor de frequência variável de 11 kW. |
(6) Tabela de saída
1.Os tubos acabados correm ao longo da tabela de rolamento e são automaticamente movidos para o banco.
2A máquina de embalagem simples contém um recipiente e um equipamento de alinhamento acionado pneumaticamente.
3Motor de banco de rolagem: 3 kW
4Tubo de carga descendente de duas direcções
5Com conversor de frequência para controlar a velocidade de marcha.
(7)Rolhas
(8)200 kW Soldadora de alta frequência Tipo de aquecimento a água
- Tudo num único modelo
- Tipo de paralelo
1. Técnicasem tainsTeelTudo num sóintegradoSoldador
1.1Parâmetros de projeto
(1) Potência de saída nominal: 200 kW
(2) Tensão nominal de CC: UdN=235V
(3) Corrente nominal de CC: 1000 A
(4) Frequência de saída: f=350-420 kHz
(5) Eficiência total: η≈90%
(6) Forma de ressonância: Resonância composta
(7) Forma de saída do reservatório: Não há saída do transformador de solda.
(8) Coeficiente de correcção: 0,5%
(9) Modo de solda: solda por indução
(10) Capacidade de distribuição de energia: 260 kVA
(11) Voltagem de entrada: sistema de fios de três fases 380V/50Hz,3fase 4
(12) Corrente de entrada nominal: I=379A
1.2 Sistema de arrefecimento de água mole (Ar- Sistema de refrigeração por água)
(1) Pressão da água de trabalho: 0,32Mpa
(2) Fluxo de água de arrefecimento: 25 m3
(3) Capacidade de refrigeração de referência: 60 kW
(4) Configuração padrão (mm): 2200×1250×2100
