| Nome do produto: | Máquina de fabricação de tubos de aço quadrados Hrc | Espessura da bobina: | 12 milímetros |
|---|---|---|---|
| Largura da bobina: | 600 mm | Diâmetro interno: | 580 mm |
| Diâmetro externo: | 2100 mm | Velocidade: | 30 m/min |
| Garantia: | Um ano | Materiais: | Baixo carbono HRC |
| Tipo de moldagem: | formação direta | oficina: | 180 x 24 m, H> 7 m (granas para o solo) |
| Destacar: | equipamento do moinho de tubulação de aço do hrc,equipamento fullautomatic do moinho de tubulação da elevada precisão,moinho de tubo automático de aço do hrc |
||

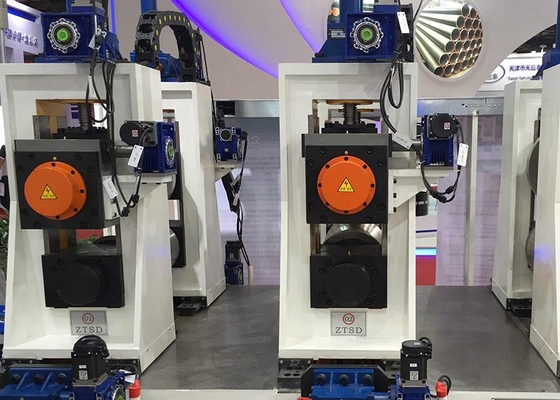

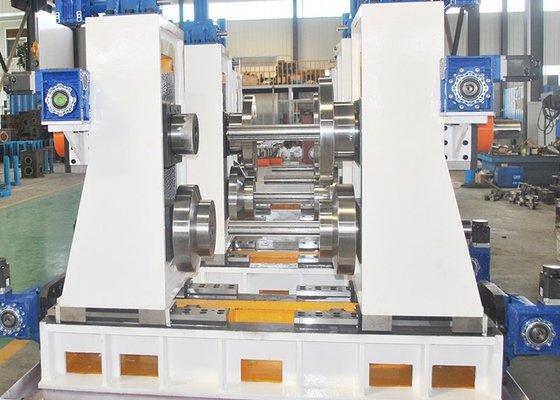

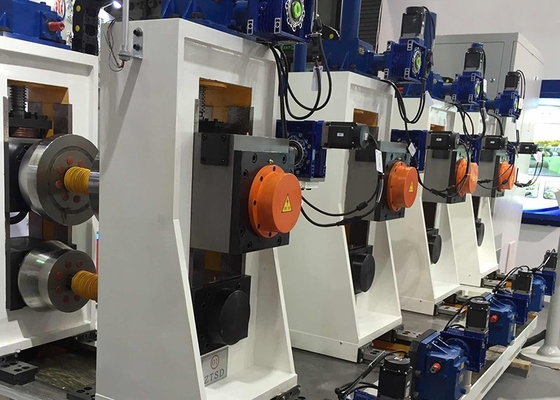

Máquina de fabricação de tubos de aço quadrados Hrc
I. Introdução
A linha de produção de tubos de alta precisão e de alta frequência é principalmente para produzir tubos quadrados e retangulares.Design inovador, controle total com PC ou controle de computador, tecnologia avançada, operação conveniente e manutenção, e alcançou o nível internacional no início dos anos noventa, para o nível líder doméstico.
II. Diferenças em relação às linhas tradicionais de produção de tubos
1. Em um período de tempo muito curto para terminar o ajuste do rolo, extrema reduzir o tempo de mudança do rolo quando substituir os produtos, melhorando assim a eficiência e reduzir o custo de produção;
2.Devido ao equipamento adota um conjunto de molde combinado, produzindo as diferentes especificações do tubo, só precisa de ajustar,não precisa de mudar,a taxa de poupança de rolos acima de 90%,reduzindo assim o custo do rolo;
3.Com o ajuste do motor, diminui a entrada de ferramentas e danos ao equipamento ao mudar o rolo, melhora a vida útil do equipamento.
4.Devido à estrutura do rolo composto, o ponto de contacto entre o rolo e a fita em vez do contacto de linha original, reduz o desgaste do rolo e melhora a vida útil do rolo.
III. Processo do produto
1. Matéria-prima (banda)
2. carrinho de carga
3. descolador
4. Cortar e Soldar
5. alimentação
6Material de armazenamento
7. nivelamento passivo
8. laminagem de forma
9. solda de alta frequência
10. remover o cabo da soldadura
11. refrigeração
12. dimensionamento
13. endireitamento grosseiro
14. corte de comprimento
15. colecção
IV. Especificações dos parâmetros do produto
| Modelo | Comprimento dos lados Intervalo | Espessura | Velocidade de moldagem (m/min) | Potência do motor ((KW) | Área mecânica |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 a 3 mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 a 4 mm | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 - 5.0 mm | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129 mm | 3 - 7 mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172 mm | 4 - 8 mm | 20 - 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4 - 10 mm | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255 mm | 4 - 12 mm | 10 - 30 | 1200 | 18 × 180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4 - 20 mm | 8 - 20 | 2000 | 21 × 180 |
| A expansão recente da tecnologia empresarial, adicionando projectos disponíveis | |||||
| HG600 | Linha de produção de tubos soldados quadrados, com comprimento de lado máximo de 600 x 600 mm. | ||||
| HG765 | Linha de produção de tubos soldados redondos, com diâmetro máximo de tubos de 765 mm. | ||||

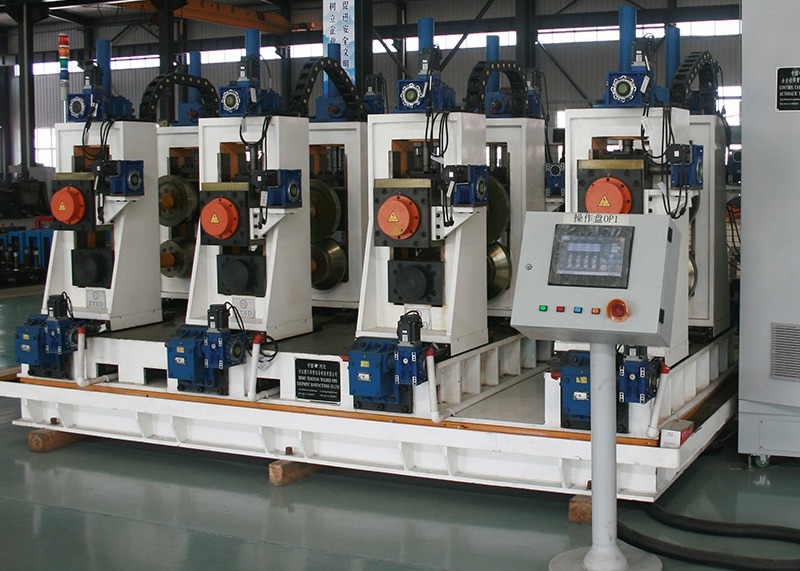

V. Aparência da fábrica
