Máquina de fundição de tubos de soldagem de alta frequência

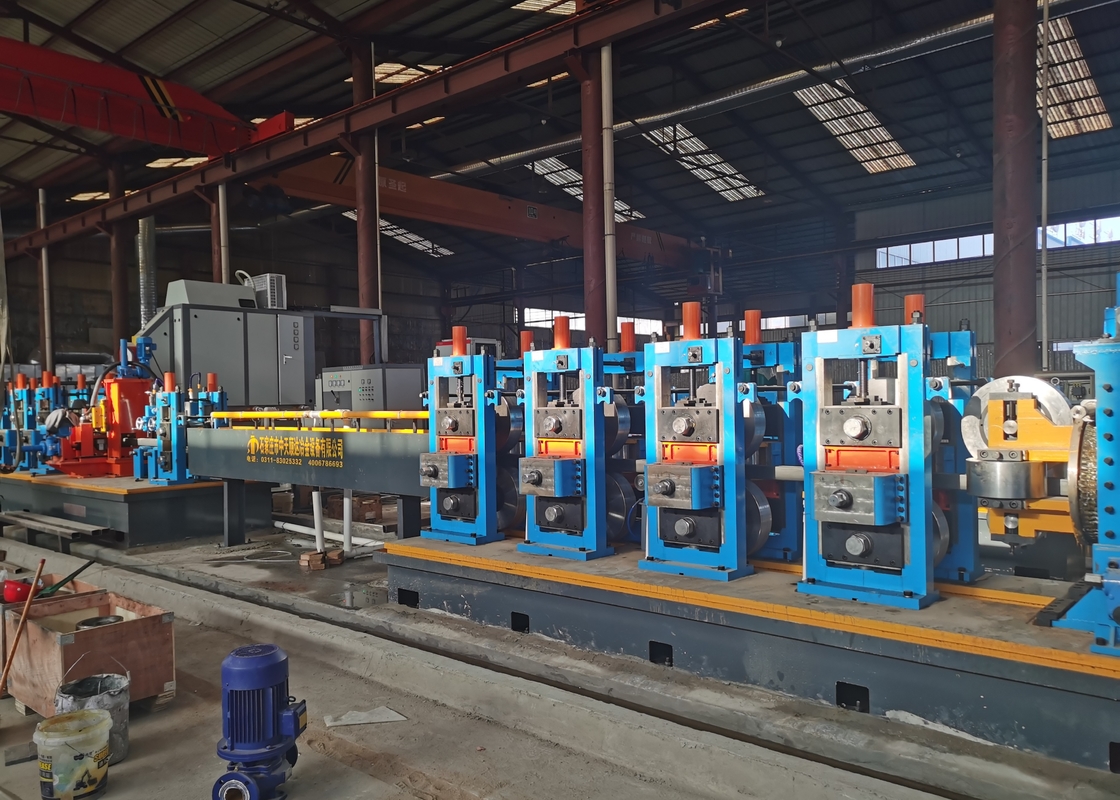

Linha de produção de tubos soldados de alta frequência de costura reta

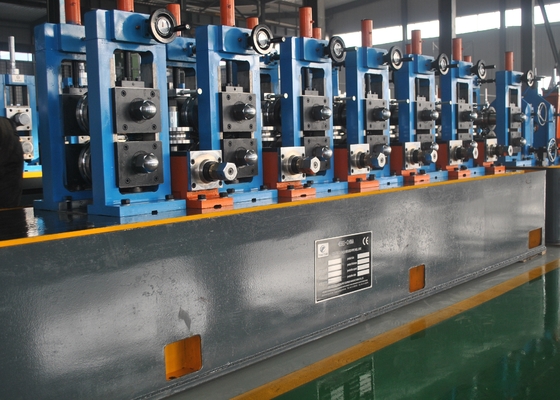

A linha de produção de tubos soldados de alta frequência ZHG38 é projetada para produzir tubos soldados de Ф10-Ф38 mm de diâmetro e 1,0-2,3 mm de espessura da parede e tubos quadrados 8x8-30x30 mm, espessura 1,0-2,0 mm.Adopção de um projeto de passagem de rolagem, a linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.

De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção ZHG38 adota o estilo de buraco de duplo raio de design..

1Parâmetros e especificações principais

Especificações do material:Conforme à norma YB189-64

Material: aço de baixo carbono e aço de baixa liga para construção

Propriedades mecânicas: σ_b≤ 520Mpa,σ_s≤ 365 MPa

Largura da faixa: 45 a 120 mm

Espessura da faixa:10,0 a 2,3 mm

Diâmetro interno das bobinas: 480 a 520 mm

Diâmetro externo das bobinas: 1000 a 1800 mm

Peso da bobina: ≤ 1,5 T

Especificações dos tubos soldados:

Diâmetro do tubo redondo:φ15-φ38mm 1,0 a 2,3 mm

Tubo quadrado: 15 x 15 a 30 x 30 mm 1,0 a 2,0 mm

Comprimento de corte fixo:4 a 6 m

Precisão de corte de tubos: 0 a 3 mm

Velocidade de formação:20 a 130 m/min

2. Fluxo do processo

Carregamento da bobina

Descolagem

Cortar e Soldar

Acumuladores espirais horizontais

Formação

Soldadura por HF

Desburo

Refrigeração

Dimensão

Rectificação

Serras de corte a frio

Transmissão

Embalagem

Armazenamento

3Garantia de qualidade e serviço pós venda

Equipamento que chegue ao comprador, pessoal dos serviços técnicos no local, depuração, manutenção, colocação em serviço do equipamento, colocação em serviço, instrução de operação e manutenção,responsável pela formação técnica do pessoal de operação e manutenção dos equipamentos do comprador. utilizados nos utilizadores respeitar as regras, sob equipamento de funcionamento normal, desde 12 meses a partir da data da chegada do equipamento, tais como impacto positivo sobre a qualidade de utilização,Peças danificadas levam ao equipamento não pode funcionar normalmente, a fábrica dará a reparação ou substituição gratuitamente.
