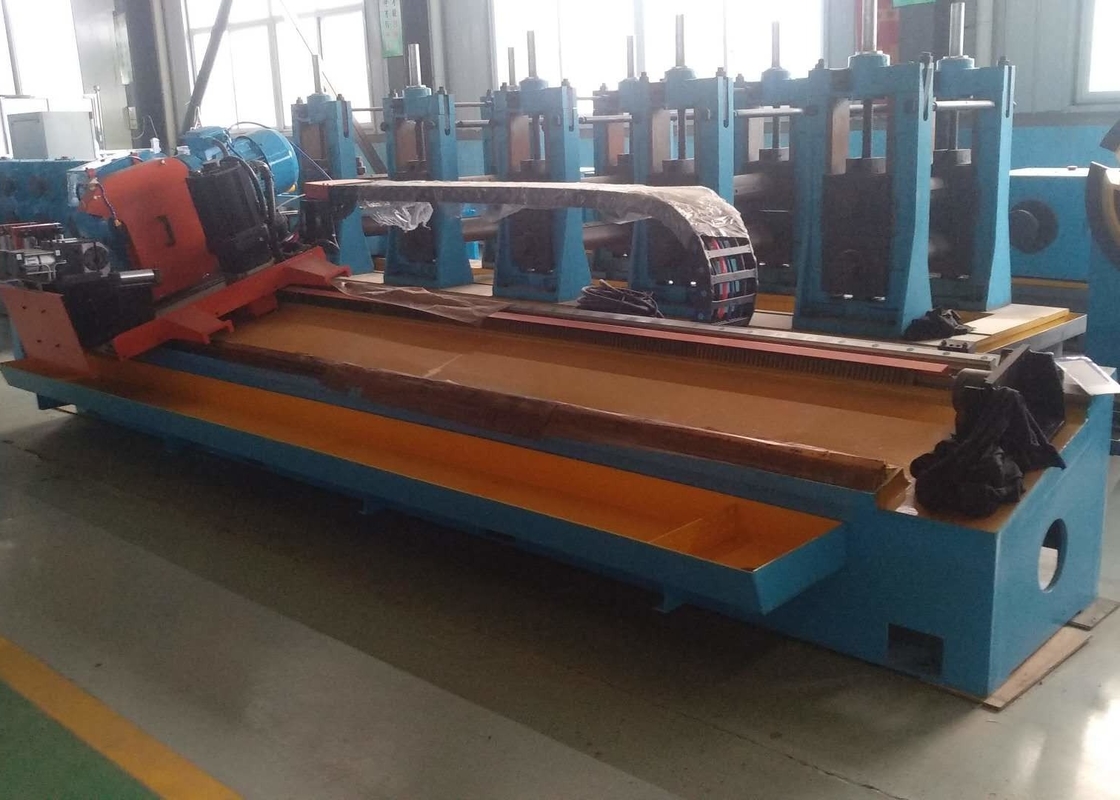

Máquina de fabricação de tubos redondos de 60 mm para fábrica de tubos ERW
Introdução geral da máquina
É concebida para a produção de tubos de aço soldados, incluindo tubos redondos, quadrados e deformados.
A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
Parâmetros e especificações principais
|
(1)Especificações dos materiais:
|
|
Padrão
|
aço carbono, aço galvanizado a quente
|
|
Materiais
|
Aço de baixo carbono e aço de baixa liga para construção
|
|
Propriedades mecânicas
|
Essas emissões devem ser calculadas de acordo com o método de ensaio.
|
|
Largura da faixa
|
110-200 mm
|
|
Espessura da faixa:
|
0.9-3 mm
|
|
Diâmetro interno das bobinas
|
Φ508 mm
|
|
Diâmetro externo das bobinas
|
Φ1300 φ2000 mm
|
|
Peso da bobina
|
≤ 11 T
|
|
(2) Especificação do tubo
|
|
Diâmetro do tubo
|
Tubo redondo:φ38-60 mm
Tubo quadrado :30x30,40x40,50x50mm
Tubos de recarga: 40x20, 50x30, 60x40
Espessura:00,9-3,0 mm
|
|
Duração
|
6m
|
|
Precisão de corte de tubos
|
0-6 mm
|
|
Velocidade de formação
|
Máximo 160m/min para espessura de 2 mm
|
|
(3)O comprador deve autoabastecer-se
|
|
Loja de trabalho
|
95x12m, H>5m ((guindaste para o solo)
|
|
Potência
|
Aproximadamente 850 kW 380V/60Hz/3fases
|
|
Circulação de água de arrefecimento (todo o sistema)
|
Fluxo: 30+30 CBM
Volume da piscina: 40 m3
|
|
Ar comprimido
(sistemas inteiros)
|
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
|
|
Cabos
|
Todos os cabos fora da minha máquina, você compra depois de reparar a máquina.
|
Tabela de parâmetros
Modelo Diâmetro ((mm) Espessura ((mm) Velocidade ((m/min) Potência principal ((kw) Soldadora HF ((KW) Área ((m2)
HG32 10-32 0,4-1.5 30-100 250 100 12x100
HG50 12-50 0,6-2.5 30-90 300 150 12x100
HG76 12-76 1-3 30-90 320 200 12x100
HG89 32-89 1-4 30-80 350 300 12x100
HG114 45-114 1.5-5.0 30-60 400 300 12x100
HG165 60-165 3-7 30-50 600 400 12x100
HG219 114-219 4-8 20-40 800 500
HG273 114-273 4-10 15-30 1000 600 18x160
HG325 165-325 4-10 10-30 1200 600
HG426 165-426 4-12.7 8-25 1400 800 12x100
HG508 219-508 4-16 8-20 2000 1000 12x100 |
Processo de trabalho
Aço de tira para bobina→descolador →end straightener→flattener→shear welder→storage material unit →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package
Garantia de qualidade e serviço pós-venda
Equipamento que chegue ao comprador, pessoal dos serviços técnicos no local, depuração, manutenção, colocação em serviço do equipamento, colocação em serviço, instrução de operação e manutenção,responsável pela formação técnica do pessoal de operação e manutenção dos equipamentos do comprador. utilizados nos utilizadores respeitar as regras, sob equipamento de funcionamento normal, desde 12 meses a partir da data da chegada do equipamento, tais como impacto positivo sobre a qualidade de utilização,Peças danificadas levam ao equipamento não pode funcionar normalmente, a fábrica dará a reparação ou substituição gratuitamente.
Sobre nós
A Hebei Tengtian welded pipe equipment manufacturing co., ltd é uma coleção de pesquisa científica, produção,vendas e serviço como um dos fabricantes profissionais de equipamentos de tubos soldados de alta frequência e equipamentos de aço de abertura de curva friaA nossa empresa é especializada na produção de tubos soldados de alta frequência, corte, abertura de aço de dobra a frio, unidades de aço inoxidável e outros equipamentos da empresa,A empresa tem uma equipe forte e vibrante.foi exportado para a Coreia do Sul,Vietnam,Indonésia,África do Sul,Cazaquistão e outras dezenas de países e regiões,por comerciantes nacionais e estrangeiros com grande elogio.
