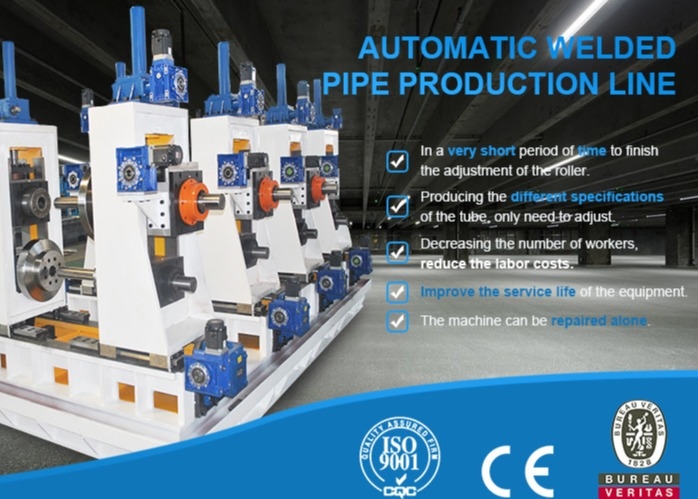

Plc controle CNC alta precisão produzir máquina de tubos automático tubo moinho
I. Máquina de fabricação de tubos soldados composta pelas seguintes partes:
1- Formar peças: Consiste em sete suportes horizontais, quatro suportes vazios, quatro suportes verticais e um suportes de alimentação.
2. Partes de solda: consiste na solda de cinco rolos de rolos de extrusão, dois quadros de rack de raspagem de cicatrizes e um quadro de rack de polir
3. Peças de afiar: composto por quatro quadros de quatro suportes de rolos
4Parte de controlo eléctrico: controlada por comando PLC de vários pontos
II. Visão geral
A fábrica de tubos de aço ERW totalmente automática/linha de fabricação de tubos é a primeira máquina de fabricação de tubos totalmente automática na China a satisfazer as exigências do mercado internacional,De acordo com a nossa empresa LW série unidade combinada com FF tecnologia de formação, desenvolveu o equipamento automático de tubos quadrados e retangulares. A máquina de fabricação de tubos pode produzir uma certa especificação de abertura de aço de dobra a frio, como aço de secção U,C, etc.,largura e altura do produto podem ser ajustados infinitamenteA máquina de fabricação de aço é usada para cortar os tubos de aço, a incisão é plana, lisa, sem burr, escala com alta precisão.
II - AçõesEu...Moinho de tubos ERW outro modelo
| - Não, não. |
Modelo |
Tamanho |
Espessura (mm) |
Peso do rolo ((mm) |
Velocidade de moldagem (m/min) |
Capacidade instalada (kw) |
| 1 |
200 |
20x20-50x50 |
1 a 3 |
5 |
20 a 80 |
900 |
| 2 |
600 |
60x60-150x150 |
2-7 |
10 |
20 a 60 |
1400 |
| 3 |
800 |
80x80-200x200 |
2.5-10 |
15 |
20 a 40 |
1600 |
| 4 |
1050 |
100x100-250x250 |
3-12.7 |
20 |
15 a 30 |
2600 |
| 5 |
1250 |
120x120-300x300 |
3 a 14 |
30 |
10 a 25 |
3200 |
| 6 |
1400 |
150x150-350x350 |
4 a 14 |
30 |
8 a 20 |
3600 |
| 7 |
1600 |
200x200-400x400 |
4 a 16 |
30 |
8 a 15 |
3900 |
| 8 |
2000 |
250x250-500x500 |
4 a 20 |
40 |
8 a 15 |
4200 |
IV. Composição dos equipamentos
- rolos de enrolamento e desenrolamento
- Retalhador e nivelador
- Cisação e soldadura automáticas
- Máquinas de alimentação e perfuradoras
- Partes automáticas de moldagem e dimensionamento
- Máquinas de corte
- através de rolos
- Embalagem e paletização automáticas
