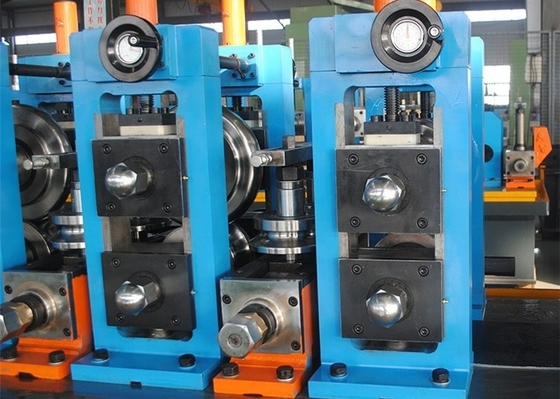

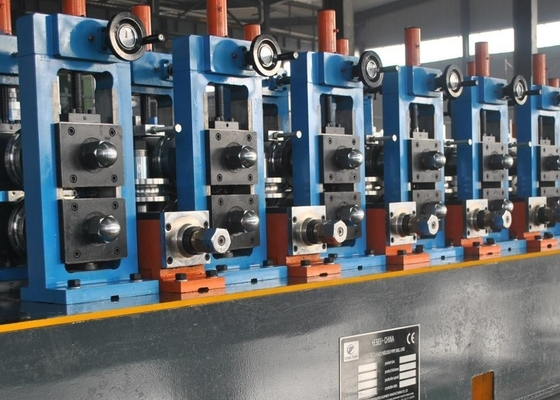

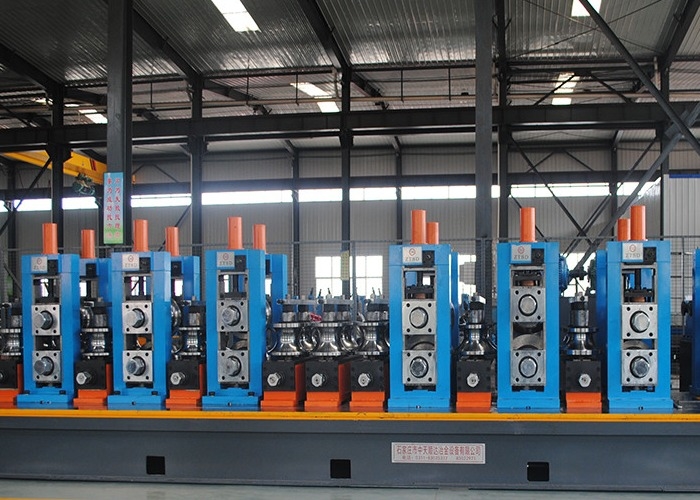

HG 50 Máquina de moldagem de tubos de alta velocidade
A linha de moagem de tubos de soldagem de alta frequência HG50 é usada para fabricar tubos de aço soldados. Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país,a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica mas também prática.
Vantagem do produto:
- Alta precisão
entre os saltos de rolos de nível 0.01, entre o quadro e a distância do deslizamento ≤ 0.02, grau vertical do quadro ≤0.05, cada grau de paralelo do quadro ≤ 0.1Diâmetro e erro de redondeza dos tubos de aço ≤ 0.08
- Usar tecnologia japonesa para fazer exigência de clientes estrangeiros que precisam da exigência de alta precisão
- Planejamento de uso da engrenagem de verme e ajuste de verme, a precisão de ajuste é alta, energia com precisão
- A cicatriz de raspagem pode ser ajustada 3D ajuste, raspador pode ao longo do círculo de aço ± 20 ° rotação.
- A forma redonda tornou-se quadrada é a cabeça turca empurra quadrada, pode reduzir o peso do molde, formando um ângulo R estável e uniforme.
- Aumente o bloco de amortecimento de nylon, reduz o impacto no eixo e no rolamento.
Processo de produção
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Especificações:
1. Matéria-prima
| 1 |
Aplicação dos materiais |
Fios de aço laminados a quente ou a frio, de aço galvanizado |
| 2 |
Grau do material |
Aço de baixa emissão de carbono, aço de baixa liga:σb ≤ 380 Mpa,σs ≤ 275 MPa |
| 3 |
Identificação das tiras de aço |
Φ 508 mm |
| 4 |
OD das tiras de aço |
Φ 1800 mm |
| 5 |
Peso da bobina |
Max. - O quê?2.5 T |
2- Cantidade de produção:
| Tubos redondos |
12. 7 - 53mm |
Espessura: 0,6 - 2,0 mm |
| Tubo quadrado |
10 * 10 - 41 * 41 mm |
Espessura: 0,6 - 2,0 mm |
3H.F. Welder:Soldadora de alta frequência de 200 kW
4Velocidade da linha:Max. 120 m / min
5- comprimento do tubo: 4 - 6 m
6Precisão de corte:± 1,5 mm
7. Tamanho da linha inteira:cerca de 70 x 6 m
Como um fabricante e fornecedor de máquinas de fabricação de tubos certificados CE e ISO9001: 2008 na China.Morrcco, Cazaquistão, Uzbequistão, Tajiquistão, Síria, Irã, Iraque, México, Sri Lanka, Paquistão, Tailândia, Vietnã e outros mais de 30 países.
Se tiverem algum interesse aqui, por favor não hesitem, estamos aqui felizes em ajudá-lo.
