Fabricação de tubos soldados redondos de aço carbono de 89 mm

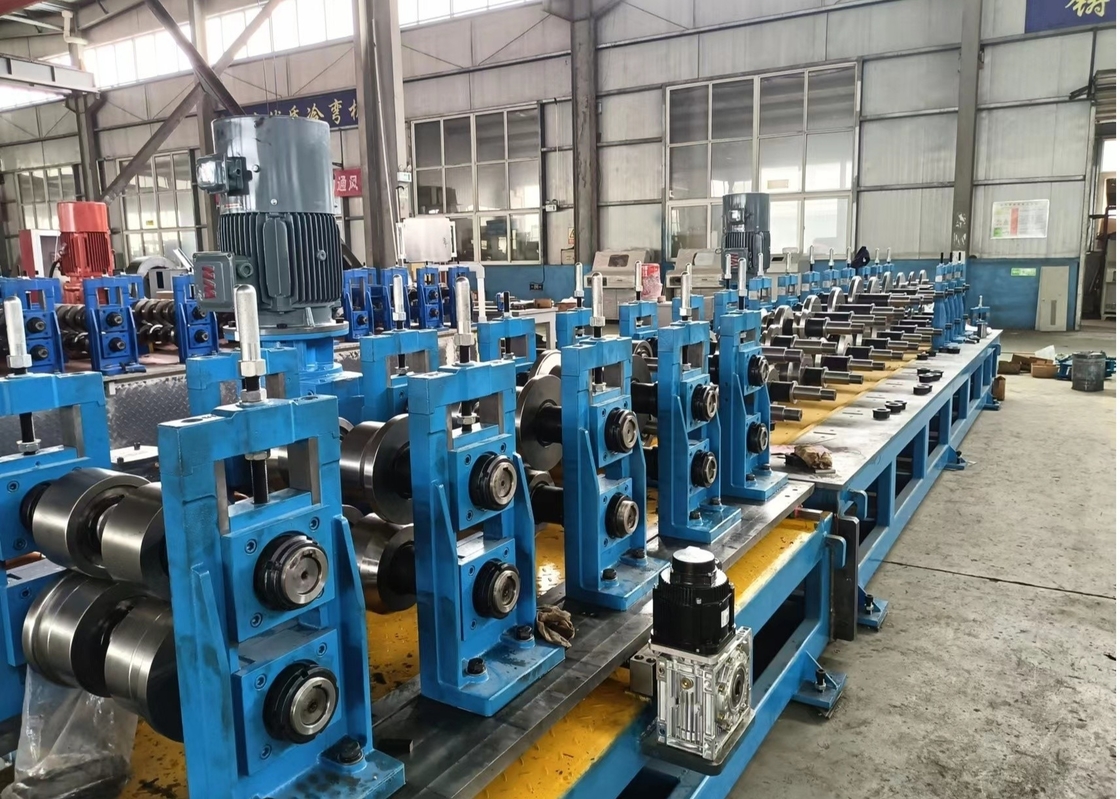

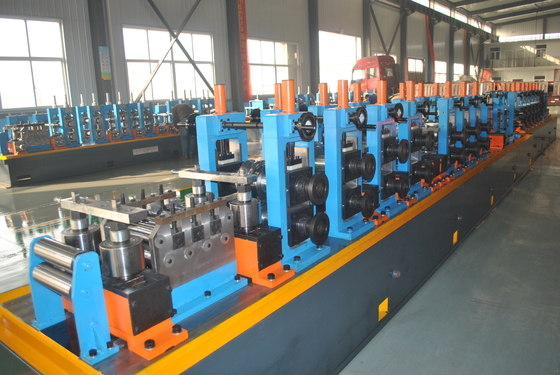

1Introdução geral à máquina
A linha de produção de tubos soldados redondos de alta frequência é utilizada para produzir tubos soldados com um diâmetro de Φ 45 - Φ 102 mm e a espessura da parede de 0,0 - 4,0 mm.O equipamento tem alta precisão e boa estabilidadeO equipamento principal é processado pelo centro de usinagem CNC para garantir a precisão de cada parte, de modo a garantir a precisão de toda a máquina e garantir a qualidade do produto.
2Parâmetros e especificações principais:
(1) Especificações do material:
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| largura da faixa |
160 - 320 mm |
| espessura da fita |
1, 0 - 4, 0 mm |
| Identificação das bobinas |
508 mm |
| O.D. de bobinas |
1800 mm |
| Peso da bobina |
6 T |
(2) Especificações dos tubos soldados:
| Diâmetro do tubo redondo |
Φ 45 ?? φ 102 mm |
| espessura do tubo |
1, 0 - 4, 0 mm |
| Comprimento do tubo final |
6 m |
| Precisão do comprimento do corte |
± 3 mm |
| Velocidade de formação |
20 - 60 m / min |
⑶O ateliê requer: 6 m de largura, 80 m de comprimento, pelo menos 5 m de altura dos trilhos do teto ao solo.
AvisoPode ser modificado de acordo com a duração real do workshop.
3Processo de trabalho:

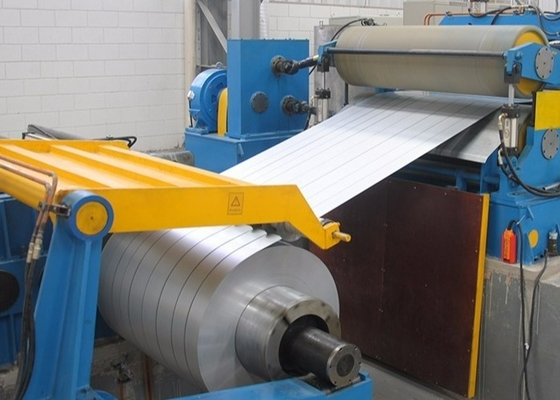

Aço de tira para bobina→descolador →end straightener→flattener→shear welder→storage material unit →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package
