moinho de tubos soldados de alta frequência

Tubo de Aço Soldado por Alta Frequência 200x200x10mm para Tubo Quadrado

Name: Tubo de Aço Soldado por Alta Frequência 200x200x10mm para Tubo Quadrado
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: F200x200
Price: 50,000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	TENGTIAN
Certificação:	CE ISO9000 BV
Número do modelo:	F200x200

Informações pormenorizadas

Lugar de origem:

China

Marca:

TENGTIAN

Certificação:

CE ISO9000 BV

Número do modelo:

F200x200

Nome da máquina:

Moinho de tubos de alta frequência 200x200x10mm Moinho automático de tubos Roller de mudança rápida

Produto:

tubo quadrado

Recurso:

Controle do PLC

Material:

aço carbono e aço galvanizado

Outro tubo:

única tubulação quadrada

Tamanho máximo:

200x200mm

Grossura:

10mm

Comprimento:

6-12m

Rolos:

incluir

modelo:

F200x200

Palavras -chave:

Moinho de tubo soldado de alta frequência

Destacar:

High Light

Destacar:

moinho de tubo automático de 200x200x10mm

moinho de tubo automático do rolo rápido da mudança

moinho de tubo de solda de alta frequência do plc

Informações de negociação

Quantidade de ordem mínima:

1 GRUPO

Preço:

$100000 to $1 million

Detalhes da embalagem:

Pacote padrão da exportação

Tempo de entrega:

90 dias de expressão

Termos de pagamento:

L/C, T/T, Western Union, MoneyGram

Habilidade da fonte:

5 grupos/meses

Descrição do produto

Tubo de Solda de Alta Frequência 200x200x10mm Automatic Tube Mill

Atributos do Produto

Atributo	Valor
Nome da Máquina	Tubo de Solda de Alta Frequência 200x200x10mm Automatic Tube Mill Rolo de Troca Rápida Para Tubo Quadrado
Produto	Tubo quadrado
Característica	Controle PLC
Material	Aço carbono e aço galvanizado
Outro tubo	Apenas tubo quadrado
Tamanho máximo	200x200mm
Espessura	10mm
Comprimento	6-12m
Rolos	Incluir
Modelo	F200x200

Visão Geral da Máquina

O Tubo de Solda de Alta Frequência F200x200 com rolo de troca rápida produz tubos quadrados (100x100-200x200mm) e tubos retangulares (100x150-100x300mm) com espessura de 5-10mm. Esta linha de produção também pode produzir tubos redondos, alterando os suportes e rolos. Apresentando tecnologia avançada de controle PLC, este equipamento oferece operação e manutenção convenientes, atendendo aos padrões internacionais.

Parâmetros e Especificações Principais

Especificações do Material:

Padrão: Máquina de tubo padrão internacional

Material: Aço galvanizado

Propriedades mecânicas: σb≤520Mpa, σs≤365MPa

Largura da tira: 400-800mm

Espessura da tira: 5-10mm

Diâmetro interno das bobinas: Φ508mm

Diâmetro externo das bobinas: Φ1300～φ2000mm

Peso da bobina: ≤25T

Especificação do Tubo:

Diâmetro do tubo: Tubo quadrado 100x100-200x200mm

Espessura: 5-10mm

Comprimento: 6-12m

Precisão de corte do tubo: 0-6mm

Velocidade de formação: máx. 100m/min para espessura de 1mm

Requisitos de fornecimento próprio do comprador:

Oficina: 95x12m, H＞5m (guindaste para o chão)

Energia: Aprox. 2500KW 380V/60Hz/3 fases

Água de resfriamento por circulação (todo o sistema): Vazão: 30+30 CBM, Volume da piscina: 40m3

Ar comprimido (todo o sistema): Vazão: 5m3/min, Pressão: 5-7kg/cm2

Cabo: Todo o cabo fora da máquina deve ser adquirido após a instalação da máquina

Processo de Trabalho

tira de aço para bobina → desenrolador → endireitador final → achatador → soldador de cisalhamento → unidade de armazenamento de material → formado, soldagem, resfriamento, tamanho preciso do diâmetro do tubo → tamanho preciso do comprimento do tubo, corte → inspeção → embalagem

Principais Características

O sistema de ajuste rápido do rolo reduz drasticamente o tempo de troca entre as especificações do produto
O sistema de molde combinado permite a produção de diferentes especificações de tubo com o mínimo de alterações nos rolos (90% de economia)
O ajuste do servomotor reduz o desgaste da ferramenta e prolonga a vida útil do equipamento
A estrutura composta do rolo muda o contato de linha para ponto, reduzindo o desgaste e prolongando a vida útil do rolo
Componentes premium, incluindo motores SIMENS BEIDE, rolamentos NSK e rolos Cr20 de ouro de alta complexidade

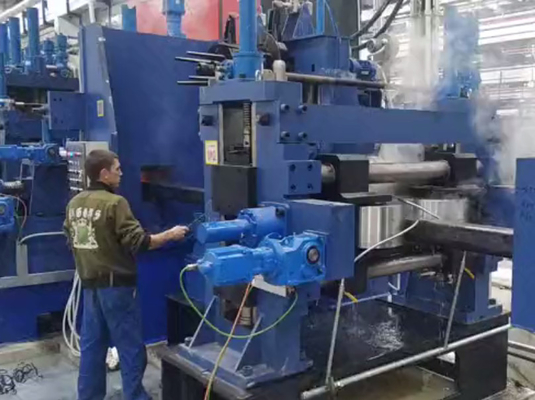

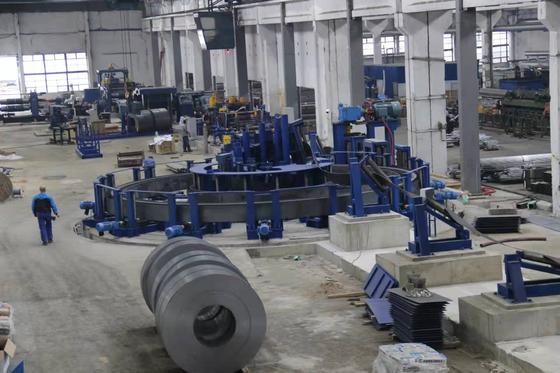

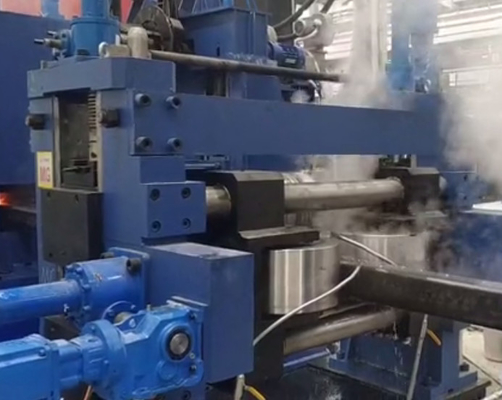

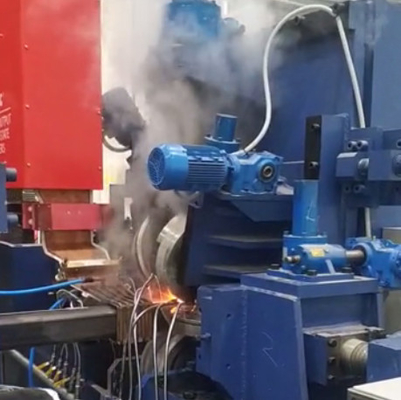

Imagens do Produto
