Embalagem automática de tubos soldados de costura recta e embalagem de tubos soldados de alta frequência

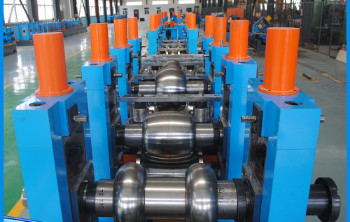

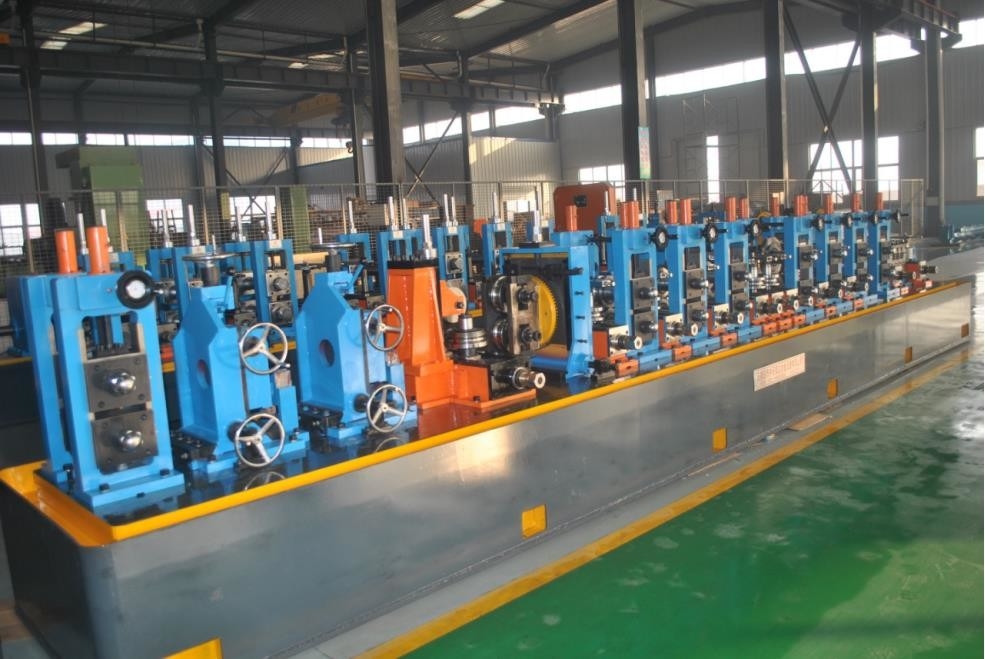

A linha de produção de tubos soldados de alta frequência HG 76.2 é projetada para produzir tubos soldados de Ф19-Ф76.2 mm de diâmetro e 2,0-4,0 mm de espessura de parede e tubos quadrados de 15x15-60x60 mm, espessura de 2,0-4,0 mm.Adopção de um projeto de passagem de rolagem, a linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto para melhorar o carácter e o ambiente de funcionamento e o carácter de segurança e produção, reduzindo o custo do rolo para garantir uma elevada eficiência,HG 76.2 linha de produção adota o estilo de buraco de duplo raio de design .
1Parâmetros e especificações principais
| Especificações do material |
Conforme à norma YB189-64 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
σb≤ 520Mpa,σs≤ 365 MPa |
| Largura da faixa |
60 a 240 mm |
| Espessura da faixa |
2 a 4 mm |
| Diâmetro interno das bobinas |
De 480 a 520 mm |
| Diâmetro externo das bobinas |
1000 a 1800 mm |
| Peso da bobina |
≤ 3T |
| Especificação de tubos soldados |
Diâmetro do tubo redondo: φ19-φ76.2mm 2 a 4mm
Tubo quadrado: 15 x 15 a 60 x 60 mm 2 a 4 mm
|
| Comprimento fixo de corte |
4 a 6 m |
| Precisão de corte de tubos |
0 a 3 mm |
| Velocidade de formação |
20 a 130 m/min |
2. Fluxo do processo
1. Carregamento da bobina
2Descolagem
3. Cortar e Soldar
4Acumuladores de espiral horizontal
5. Formação
6. Soldadura HF
7- Desabrochar.
8- Refrigerador.
9. Dimensões
10- A endireitar.
11Serra de corte a frio
12Transmissão.
13Embalagem.
14. Armazenamento
3Princípio do equipamento
A linha de produção de tubos de alta frequência de costura reta é a especificação da unidade de alimentação de cintura de aço, através do rolo trazer enrolado em um tubo de aço billet,e então usar a alta frequência de efeito de proximidade e efeito de pele fazer a borda da tira aquecimento instantâneo para a temperatura de soldagem, e sob a ação do rolo de compressão soldar completamente, em seguida, através de resfriamento por água, dimensionamento e endireitamento de acordo com as especificações necessárias do tubo de aço.A linha de produtos de cada unidade baseada em equipamentos similares nacionais e estrangeiros de digestão e absorção, combinado com as condições nacionais da China, design inovador, operação conveniente e manutenção, simples. A máquina tem alta qualidade de usinagem e precisão de montagem,e pode produzir tubos de aço soldados elétricos com alta precisão, adotando passagem de rolamento razoável.
