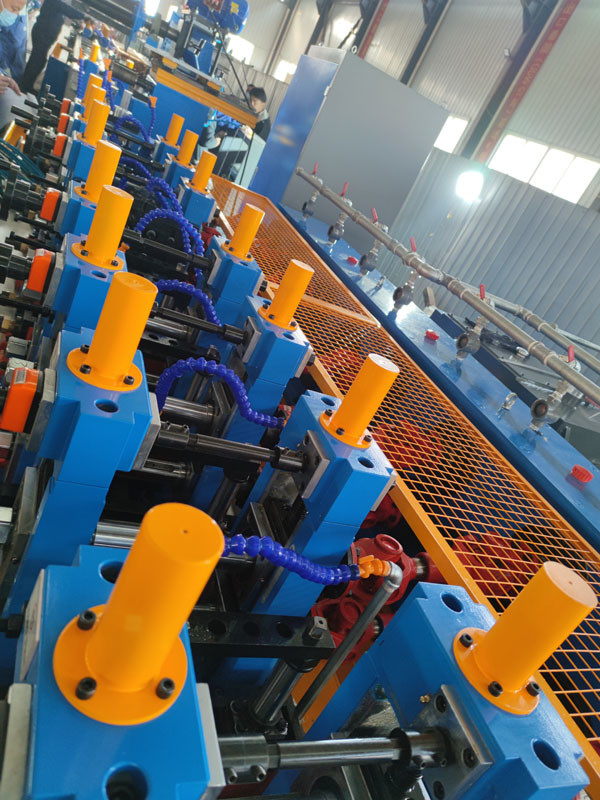

Moinho automático de tubos ERW para tubos quadrados 40x40mm
O processo de fabricação de tubos ERW
HG40 linha de produção de tubos de alta frequência soldados é projetado para produzir tubo redondo 25-50mm e de acordo com o tamanho tubo quadrado, espessura 1-3mm.A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção HG50 adota o estilo de buraco de duplo raio de projeto.
Tubo redondo: 15-50 mm
Tubo quadrado: 10x10 15x15 20x20 40x40 mm
Tubo de recarga: 20x10 20x30 mm
Espessura: 1-3 mm
Moinho de tubos ERWParâmetros e especificações principais
|
(1)Especificações dos materiais:
|
|
Padrão
|
Máquina de moldagem de tubos de padrão internacional
|
|
Materiais
|
aço galvanizado
|
|
Propriedades mecânicas
|
Essas emissões devem ser calculadas de acordo com o método de ensaio.
|
|
Largura da faixa
|
50-120 mm
|
|
Espessura da faixa:
|
1-3 mm
|
|
Diâmetro interno das bobinas
|
Φ508 mm
|
|
Diâmetro externo das bobinas
|
Φ1300 φ2000 mm
|
|
Peso da bobina
|
≤ 5T
|
|
(2) Especificação do tubo
|
|
Diâmetro do tubo
|
Tubo quadrado :10x10 15x15 20x20 30x30 40x40 mm
Tubos de recarga: 20x10 20x30 mm
|
|
Duração
|
3-6m
|
|
Precisão de corte de tubos
|
0-6 mm
|
|
Velocidade de formação
|
Max 80m/min para espessura de 1 mm
|
|
(3)O comprador deve autoabastecer-se
|
|
Loja de trabalho
|
60x12m, H>5m (cran para terra)
|
|
Potência
|
Aproximadamente 3500 kW 380V/60Hz/3fases
|
|
Circulação de água de arrefecimento (todo o sistema)
|
Fluxo: 30+30 CBM
Volume da piscina: 40 m3
|
|
Ar comprimido
(sistemas inteiros)
|
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
|
|
Cabos
|
Todos os cabos fora da minha máquina, você compra depois de reparar a máquina.
|
Fábrica de tubos ERW Processo de trabalho para a fábrica de tubos ERW
Aço de tira para bobina→descolador →end straightener→flattener→shear welder→storage material unit →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package
