144 mm e 4,5 " Erw Soldado Tubos Redondos Moinho Máquina
Máquina de moagem de tubos Introdução geral
HG114 Molino automático de tubos é projetado para produzir tubos quadrados 50-114mm e de acordo com o tamanho tubo quadrado, espessura 1-3mm.A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,HG114 linha de produção adota o duplo raio buraco estilo de design.
Moinho automático de tubos Parâmetros e especificações principais
|
(1)Especificações dos materiais:
|
|
Padrão
|
Máquina de moldagem de tubos de padrão internacional
|
|
Materiais
|
aço galvanizado
|
|
Propriedades mecânicas
|
Essas emissões devem ser calculadas de acordo com o método de ensaio.
|
|
Largura da faixa
|
150-360 mm
|
|
Espessura da faixa:
|
1-3 mm
|
|
Diâmetro interno das bobinas
|
Φ508 mm
|
|
Diâmetro externo das bobinas
|
Φ1300 φ2000 mm
|
|
Peso da bobina
|
≤ 4T
|
|
(2) Especificação do tubo
|
|
Diâmetro do tubo
|
Tubo redondo: 50-114 mm
|
|
Duração
|
3-6m
|
|
Precisão de corte de tubos
|
0-6 mm
|
|
Velocidade de formação
|
Max 90m/min para espessura de 2 mm
|
|
(3)O comprador deve autoabastecer-se
|
|
Loja de trabalho
|
60x12m, H>5m ((granas para o solo)
|
|
Potência
|
Aproximadamente 3500 kW 380V/60Hz/3fases
|
|
Circulação de água de arrefecimento (todo o sistema)
|
Fluxo: 30+30 CBM
Volume da piscina: 40 m3
|
|
Ar comprimido
(sistemas inteiros)
|
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
|
|
Cabos
|
Todos os cabos fora da minha máquina, você compra depois de reparar a máquina.
|
Processo de trabalho da máquina de moagem de tubos
Aço de tira para bobina→descolador →end straightener→flattener→shear welder→storage material unit →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package

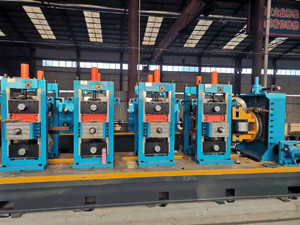

Máquina de moagem de tubos
Nossa Fábrica de Máquina de Moinho de Tubos
Nosso Escritório
A nossa equipa
Projeto anterior para máquina de moagem de tubos
Certificado de Máquina e Gestão do Moinho de Tubos
