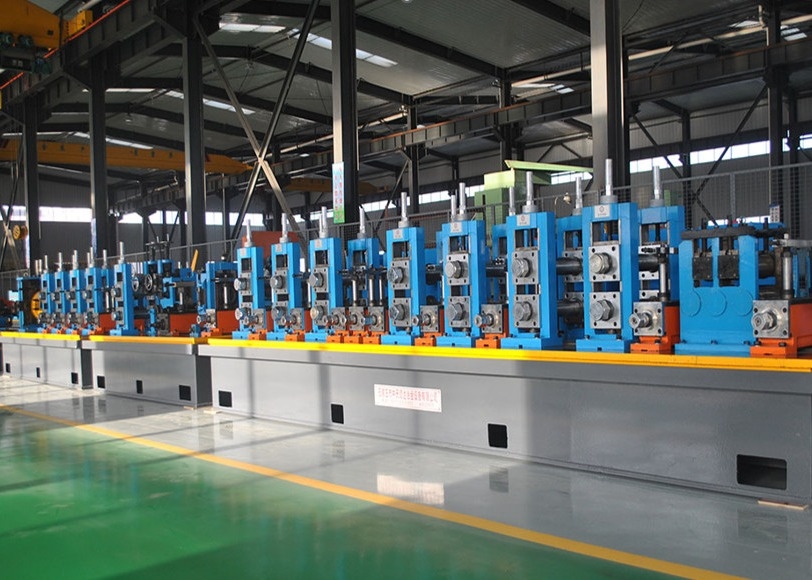

Cor Azul Máquina de aço carbono Diâmetro 33,7-60,3 mm Velocidade 70m / min Máquina de moagem de tubos
Modelo de máquina de moagem de tubos
A linha de produção de tubos soldados de alta frequência HG89 é projetada para produzir tubos soldados de tubos redondos de espessura 33,78 ∼ 60,3 mm e de 1,5 a 4,0 mm e do mesmo tamanho de tubos quadrados.A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
| Modelo |
Diâmetro ((mm) |
Espessura ((mm) |
Velocidade ((m/min) |
Potência principal ((kw) |
Soldadora HF ((KW) |
Área ((m2) |
| HG32 |
10-32 |
0.4-1.5 |
30 a 100 |
250 |
100 |
12x100 |
| HG50 |
12 a 50 |
0.6-2.5 |
30 a 90 |
300 |
150 |
12x100 |
| HG76 |
12-76 |
1 a 3 |
30 a 90 |
320 |
200 |
12x100 |
| HG89 |
32 a 89 |
1 a 4 |
30 a 80 |
350 |
300 |
12x100 |
| HG114 |
45 a 114 |
1.5-5.0 |
30 a 60 |
400 |
300 |
12x100 |
| HG165 |
60 a 165 |
3-7 |
30 a 50 |
600 |
400 |
12x100 |
| HG219 |
114-219 |
4 a 8 |
20 a 40 |
800 |
500 |
15x150 |
| HG273 |
114-273 |
4 a 10 |
15 a 30 |
1000 |
600 |
18x160 |
| HG325 |
165-325 |
4 a 10 |
10 a 30 |
1200 |
600 |
12x100 |
| HG426 |
165-426 |
4-12.7 |
8 a 25 |
1400 |
800 |
12x100 |
| HG508 |
219 a 508 |
4 a 16 |
8 a 20 |
2000 |
1000 |
12x100 |
Aço com baixo teor de carbono Aço de construção de liga baixa 63 mm Dia Alto Frequency Moinho de tubos soldadosIntrodução geral
1Introdução geral à máquina
É concebido para a produção de tubos de aço soldados, incluindo tubos redondos, quadrados e deformados.
A linha de produção pode fabricar tubos de aço soldados com uma usinagem de boa qualidade e montagem de alta precisão.
2Parâmetros e especificações principais:
| (1)Especificações dos materiais: |
| Padrão |
Conforme à norma YB189-64 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
Δs≤345Mpa δb≤610Mpa |
| Largura da faixa |
50-200 mm |
| Espessura da faixa: |
10,5-4,0 mm |
| Diâmetro interno das bobinas |
φ480 φ570 mm |
| Diâmetro externo das bobinas |
φ1000 φ1800 mm |
| Peso da bobina |
≤ 4,0 T |
| (2) Especificação do tubo |
| Diâmetro do tubo |
Tubo quadrado:15x15-50x50mm
Tubo redondo de 17,2-60,3 mm
Espessura:10,5-4,0 mm
|
| Duração |
6 a 12 m |
| Precisão de corte de tubos |
0-6 mm |
| Velocidade de formação |
10 a 50 m/min |
| (3)O comprador deve autoabastecer-se |
| Loja de trabalho |
60x6m, H>5m ((guindaste para o solo) |
| Potência |
Aprox.1212KW 380V/50Hz/3fases |
| Circulação de água de arrefecimento (todo o sistema) |
Fluxo:20T/h 30 T/h
Volume da piscina: 30 m3
|
|
Ar comprimido
(sistemas inteiros)
|
Fluxo: 5 m3/min
Pressão: 5-7 kg/cm2
|
| Outros |
Lista que o vendedor fornecerá |
Aço com baixo teor de carbono Aço de construção de liga baixa 63 mm Dia de alta frequência Soldado para tubos
Aço de tira para bobina→descolador →end straightener→flattener→shear welder→storage material unit →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package
Sobre nós
Nosso Serviço
1) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores como operar esta máquina da maneira correta.
2) Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
