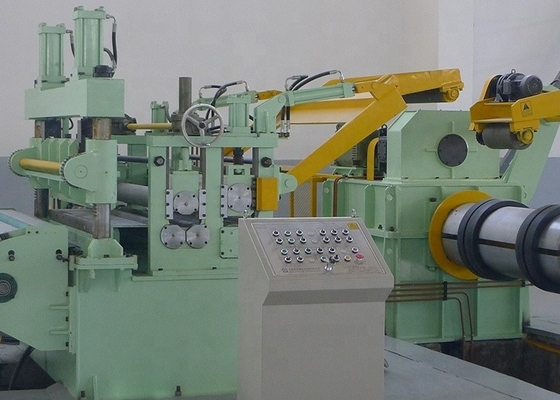

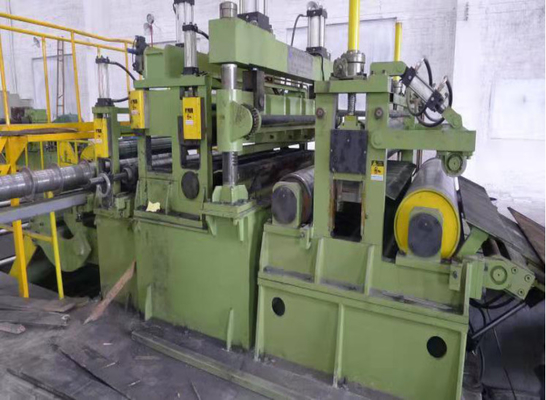

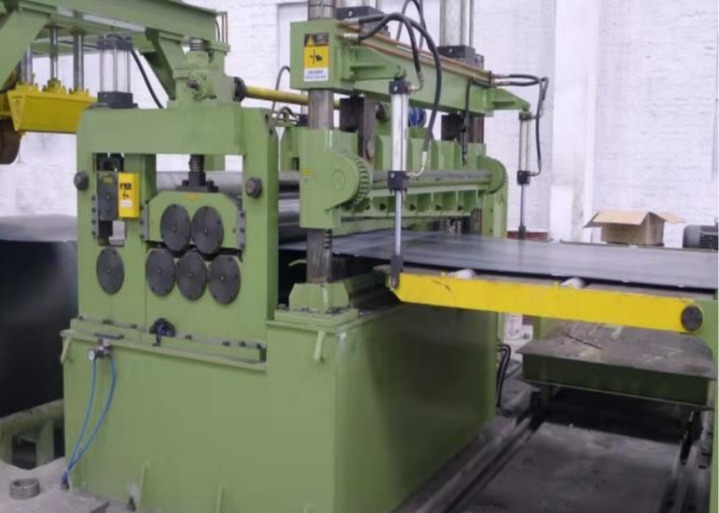

Esta linha de produção é adequada para tiras de corte longitudinais contínuas com uma largura de 800-1600 mm e uma espessura de 0,5-4 mm para aço estrutural de carbono comum laminado a quente,aço estrutural de baixa liga e outros materiaisReferida como unidade de corte de 1600 × 0,5 ~ 4 mm.
1Especificação do material
Material HRC de baixo carbono (Q235, σs=250Mpa,σb=500Mpa)
Espessura da bobina 0,5 mm × 4,0 mm
Largura da bobina 300-1600 mm
Peso da bobina ≤ 20 t
Diâmetro interno Φ508/610
Diâmetro exterior ≤ Φ1800 mm
2. Especificação do produto acabado
Peso da bobina 20 t
Diâmetro interno Φ508 mm
Diâmetro exterior Φ1800 mm
Precisão de largura ±0,10 mm ((espessura 0,5 - 3,0)
± 0,20 mm (espessura 3,1-4,0)
Precisão de corte ≤ 5% Espessura da chapa (0,08 - 0,20 mm)
Velocidade de abertura das bobinas 90-120 m/min
3.Dados do equipamento
(1) Potência: Tensão 380V Frequência 50HZ Potência instalada Aproximadamente 330kw
(2) Potência do ar Pressão 0,4-0,6Mpa Demandas de ar 0,2m3/min ((Estado de compressão)
3Composição do equipamento formal
| - Não, não. |
Nome |
| 1 |
Fase de preparação da bobina |
| 2 |
Carrinho de bobina |
| 3 |
Descolagem |
| |
Dispositivo de condução de pressão |
| 4 |
Aplicação de pinças e endireitadores |
| 5 |
Coixação |
| 6 |
1# Acumulador |
| 7 |
Dispositivo de orientação |
| 8 |
Rolo de pinça |
| 9 |
Máquina de cortar |
| 10 |
Reverso de borda |
| 11 |
Tabela de fita de desgaste e placa de prensagem de cauda de material |
| 12 |
2# Acumulador |
| 13 |
Dispositivo de separação |
| 14 |
Placas de tensão |
| 15 |
Máquina de extrusão de barras de tensão de 3 rolos |
| 16 |
Rolamento e placa de guia da cabeça de alimentação |
| 17 |
Recoiler+Suporte de enrolamento |
| 18 |
Carro de descarga |
| 19 |
Outros aparelhos para máquinas de lavar ou limpar |
| 20 |
Sistema hidráulico penumático |
| 21 |
Sistema elétrico |
| 22 |
Tubos de óleo, tubos de ar, cabos |
| 23 |
Outros aparelhos de ar condicionado e aparelhos de ar condicionado |
Fazer alterações adequadas às informações acima referidas, de acordo com as necessidades do cliente
Qualidade Compromissos e Serviço
1Garantia do equipamento por um ano, manutenção a longo prazo.
2. Fornecer o desenho geral da montagem, o desenho da fundação, o desenho do traçado das tubulações, o desenho esquemático eléctrico, o desenho das peças de desgaste e outros desenhos necessários do equipamento.
3A empresa dispõe de uma equipa de serviço técnico a tempo inteiro, composta principalmente por engenheiros e técnicos.e enviar alguém para o site do usuário para serviço pós-venda a qualquer momento.
