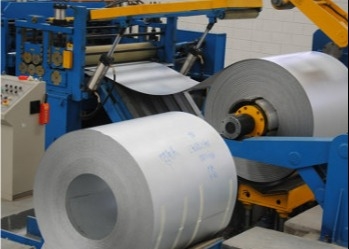

3~14mm×1600mm Máquina de corte de bobina de aço Introdução geral

Esta linha de produção é adequada para tiras de corte longitudinais contínuas com uma largura de 800-1500 mm e uma espessura de 0,5-3 mm para aço estrutural de carbono comum laminado a quente,aço estrutural de baixa liga e outros materiaisReferida como unidade de corte de 1500 × 0,5 ~ 3 mm.

Máquina de corte de bobinas de aço de 3~14 mm × 1600 mm MParâmetros técnicos:

A. Dados da máquina:

1Nome do equipamento: linha de corte

2Modelo: 14×1600

3Processo de trabalho:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Função 2]→Tabela de rolamento→Correção de deflexão→pincagem→nivelação fina→medida de comprimento→pincagem da cauda→corte→levantamento e empilhamento

B,Parâmetros dos materiais de processamento:

Parâmetros do material de entrada:

Material: bobina de aço laminada a quente Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Espessura da bobina: 3 mm ≈ 14 mm (Q235B) 3 mm ≈ 12 mm ((Q355B)

Largura da bobina: 700 mm~1600 mm

Diâmetro interno da bobina: Φ610 mm, Φ760 mm

Diâmetro externo da bobina: Φ1000mm Φ2200mm

Peso da bobina: Max.35000Kg

Parâmetros do material de saída:

1) Parâmetros do produto acabado de corte transversal:

Precisão do comprimento: comprimento ≤±1,0 mm/L=2m

Diagonal ≤ ± 1,5 mm/L=2 m

Flatness: melhor do que a norma nacional GB709-2006 comprimento de paletização: 2000mm12000mm

Altura de paletização: Max.400 mm

Carga de paletização: Max.15000Kg

2) Parâmetros do produto acabado:

Capacidade de corte: até 3 tiras (quando a espessura da chapa for de 13-14 mm, excluindo bordas de resíduos)

No máximo 4 tiras (quando a espessura da chapa for de 11 a 12 mm, excluindo as bordas de resíduos)

No máximo 6 tiras (quando a espessura da chapa for de 9-10 mm, excluindo as bordas de resíduos)

Máximo de 8 tiras (quando a espessura da chapa for de 7-8 mm, excluindo as bordas dos resíduos)

Máximo de 10 tiras (quando a espessura da chapa for de 3 a 6 mm, excluindo as bordas dos resíduos) precisão da linha reta:≤ 0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Largura de corte: Min.120 mm

Tolerância de largura: ±0,3 mm

Diâmetro interno do enrolamento: Φ610 mm

Peso do enrolamento: Max.35000Kg

Tolerância da torre: ≤ ± 10 mm (não contam-se os 3 a 5 círculos no interior e no exterior)

C. Dados básicos da máquina:

Velocidade de projeto: Max.15-30m/min (em tempo de abertura, ajustado de acordo com a espessura da chapa e o material)

Max.30-80m/min (ao enrolar, ajustar em função da espessura e do material da chapa)

Direcção da unidade: □ Da esquerda para a direita ou □ Da direita para a esquerda (de frente para a unidade na mesa de operação)

Fornecimento de energia: AC trifásico 380V, 50Hz

Área do piso: ≈65m×11m (L×W)

Ambiente de utilização: temperatura ambiente: -10°C-40°C

Humidade relativa: ≤ 80%

Classe de protecção: IP40

Máquina de corte de bobinas de aço de 3~14 mm × 1600 mmConceito de conceção do produto:

1Confiabilidade: O equipamento é concebido e fabricado com uma elevada fiabilidade para garantir o funcionamento normal e contínuo do equipamento.

2Segurança: Os sistemas mecânicos, hidráulicos e eléctricos do conjunto completo de equipamentos estão equipados com dispositivos de protecção e segurança fiáveis.O equipamento tem função de parada de emergência e equipamento de resposta, e pode ser interrompido automaticamente ou manualmente em caso de emergência.

3Proteção do ambiente: todos os tipos de óleo hidráulico utilizados no equipamento podem ser recuperados e reciclados de forma fiável, e nenhum vazamento poluirá o ambiente.

4- Economia de energia: o consumo de energia do equipamento é plenamente considerado na concepção e é utilizada a unidade com elevada eficiência de transferência, combinada com a melhoria da precisão do produto,para reduzir o autoconsumo.

5. Facilidade de operação: o equipamento é fácil de operar e o diálogo homem-máquina é conveniente.

Máquina de corte de bobinas de aço de 3~14 mm × 1600 mmCaracterísticas:

1A potência principal desta máquina é accionada por um motor de corrente contínua, que pode manter uma velocidade de rotação e um binário estáveis a baixa velocidade.É controlado por um regulador de velocidade de CC para ajustar o consumo de energia de acordo com diferentes especificações de processamento.

2. A unidade é controlada por um sistema PLC de ponta, e o operador pode concluir a operação através da tela sensível ao toque.que é fácil de operar e alcança uma elevada eficiência e baixo consumo de energia.

3A potência principal é equipada com um famoso redutor de engrenagem de superfície de dente duro, que tem alta eficiência de transmissão e pequeno desgaste.

4Os componentes do equipamento são rigorosamente controlados no processo de produção. Após a soldagem, os componentes principais são aquecidos para eliminar a tensão interna, em seguida, arejado e à prova de ferrugem,e processados por um novo tipo de centro de usinagem CNC de precisão.

5A Zeye está empenhada na concepção e desenvolvimento deste produto, em estrita conformidade com as normas nacionais no processo de produção,com foco na construção de software e hardware como base, com excelente qualidade e serviço atencioso, e constantemente fornecer clientes domésticos e estrangeiros com a indústria equipamentos de processamento de chapa de ponta.

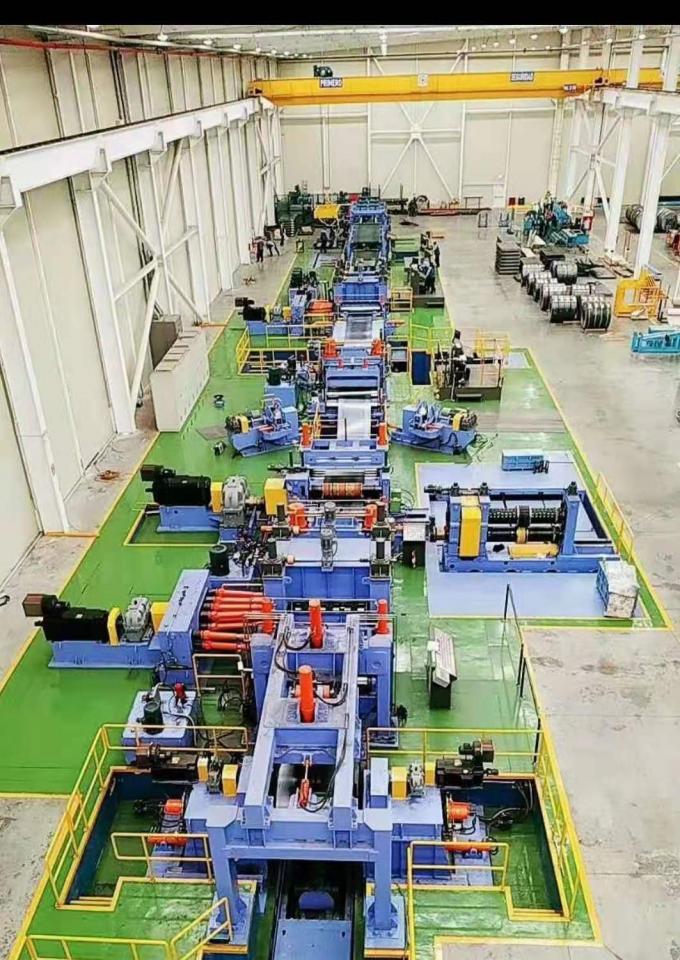

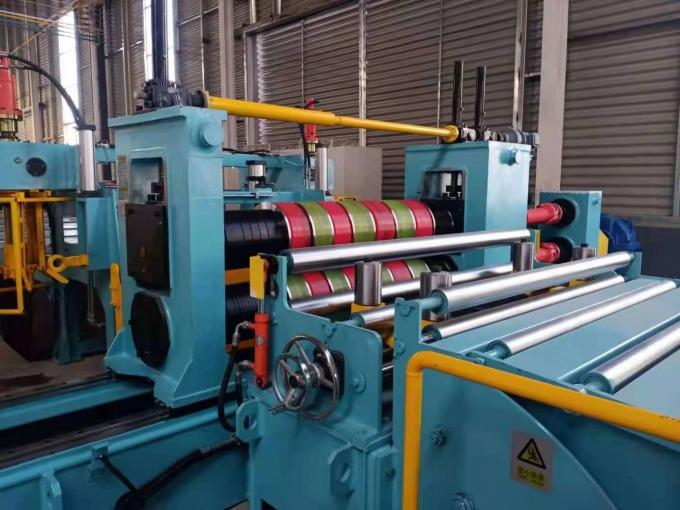

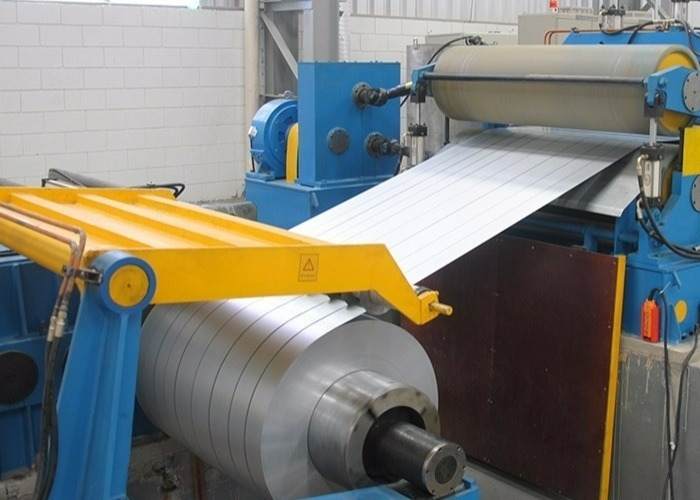

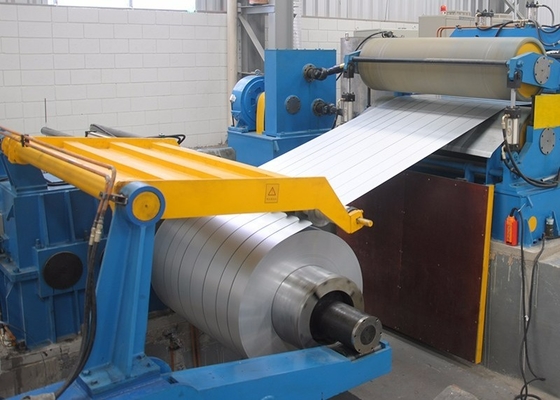

Referência ao desenho do produto acabado
