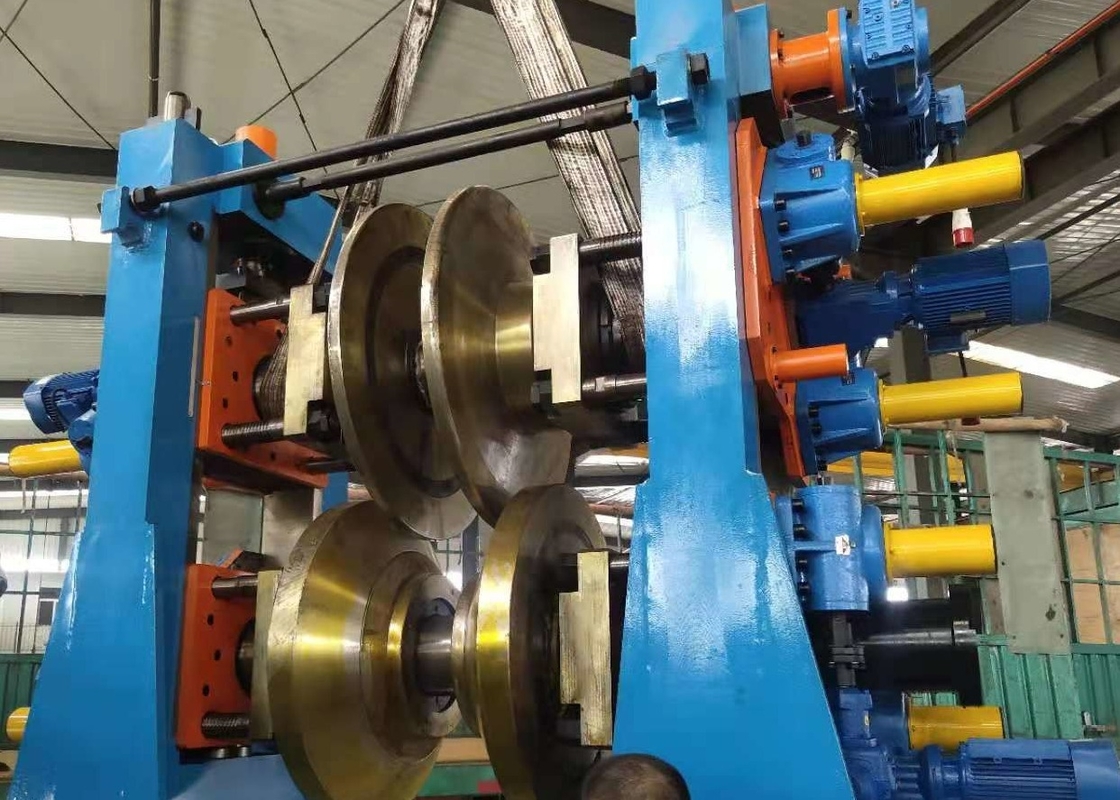

Máquina de fresagem de tubos de aço de tamanho ajustável Max 219mm 120mM/min
Dimensão ajustável Max 219mm 120mM/Min Máquina de fresagem de tubos de aço Introdução:
219 High-Frequency Welded Pipe Mill Line é projetado para produzir tubos redondos (Diaφ114-219mm, espessura 3-9mm).A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
Máquina de fresagem de tubos de aço de tamanho ajustável Max 219mm 120mM/min Especificações:
Especificações do material
| Conforme à norma YB189-64 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
Esses valores devem ser calculados em conformidade com o artigo 4.o, n.o 3, do Regulamento (UE) n.o 525/2014. |
| largura da faixa |
357 ∼ 688 mm |
| espessura da fita |
1.5·6.0 mm |
| Identificação das bobinas |
φ508 φ610 mm |
| O.D. de bobinas |
φ1000 φ2000 mm |
| Peso da bobina |
≤ 12T |
Especificação de tubos para máquinas de moagem de tubos
| Diâmetro do tubo redondo |
φ114 φ219 mm |
| espessura do tubo |
10,5-6,0 mm |
| Comprimento do tubo final |
8 a 12 m |
| Precisão do comprimento do corte |
± 1,5 mm |
| Velocidade de formação |
20 a 50 m/min |
Fornecimento de energia, água e ar
| Potência |
Volume de potência da linha |
Aproximadamente 600 kW |
| Fonte de energia |
380V/60Hz/3fases |
| Água de refrigeração de circulação |
Fluxo |
20 T/h ¥30 T/h |
| Volume do grupo |
30 m3 |
| Ar comprimido |
Fluxo |
5 m3/min |
| Pressão |
5 ‰ 11 kg/cm2 |
O workshop requer:
| 6 m de largura, 70 m de comprimento, pelo menos 5 m de altura, desde os trilhos do teto até ao solo. |
Documento técnico fornecido:
● Manual de instruções (fornecido um mês antes da data de entrega)
●Certificado de inspecção (fornecido no momento da entrega)
● Ordem de carregamento (Fornecida no momento da entrega)
● Desenho de layout (fornecido um mês antes da data de entrega)
● Desenho da base do solo (fornecido um mês antes da data de entrega)
●Diagrama de princípios elétricos
●Desenho de montagem geral de cada unidade da linha
● Diagrama de partes vulneráveis
