Dimensão ajustável 114-219mm Ferro Quadrado Tubos de moinho Máximo 120mM/min Velocidade

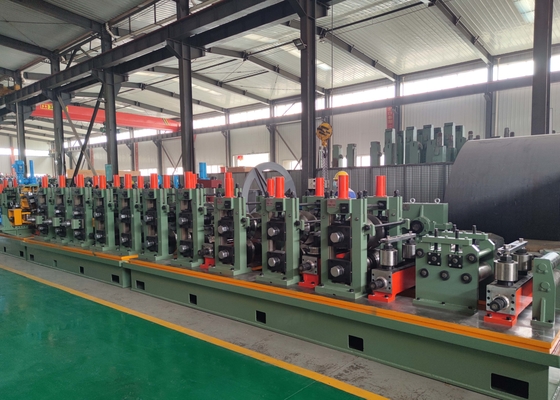

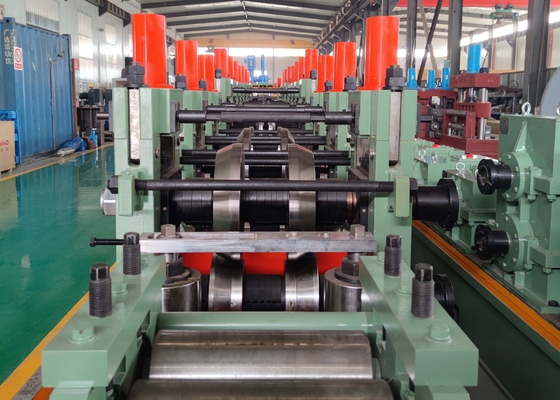

Linha de produção de tubos de aço de grande tamanho ajustávelIntrodução:
Dimensão ajustável 114-219mm Ferro Quadrado Tubos de moinho Máximo 120mM/min Velocidadeconcebido para produzir tubos redondos (Diaφ114-219 mm, espessura 3-9 mm).A linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
Linha de produção de tubos de aço de grande tamanho ajustávelOrientação de conceção:
●Melhorar o desempenho operacional e o desempenho da produção;
●Melhorar o ambiente e a segurança das operações;
●Melhorar a estabilidade do produto;
●Melhorar a produtividade dos produtos;
●Reduzir os custos do rolo.
Linha de produção de tubos de aço de grande tamanho ajustávelEspecificações:
Especificações do material:
Conforme à norma YB189-64
(1)Material: aço de baixo carbono e aço de construção de baixa liga
(2)Propriedades mecânicas: σb≤520 MPa,σs≤340 MPa
(3) Largura da faixa: 357688 mm
(4) Espessura da tira: 1,5 ∼ 6,0 mm
(5)Rola de tira de aço: Diâmetro interno das bobinas:φ508φ610mm
Diâmetro externo das bobinas:φ1000 φ2000 mm
(6)Peso da bobina: ≤ 12 T
Principais especificações dos produtos para tubos de soldadura:
(1) Dimensão do tubo: redondo: φ114·φ219 mm
(2) Espessura da parede dos tubos: 3 ̊9 mm
(3) Comprimento de corte fixo: 8 ‰ 12 m
(4) Precisão de corte de tubos: ± 1,5 mm
Velocidade de formação:20 ̊50 m/min
Fornecimento de energia, água e ar
| Potência |
Volume de potência da linha |
Aproximadamente 600 kW |
| Fonte de energia |
380V/60Hz/3fases |
| Água de refrigeração de circulação |
Fluxo |
20 T/h ¥30 T/h |
| Volume do grupo |
30 m3 |
| Ar comprimido |
Fluxo |
5 m3/min |
| Pressão |
5 ‰ 11 kg/cm2 |
O workshop requer:
| 6 m de largura, 70 m de comprimento, pelo menos 5 m de altura, desde os trilhos do teto até ao solo. |
Documento técnico fornecido:
● Manual de instruções (fornecido um mês antes da data de entrega)
●Certificado de inspecção (fornecido no momento da entrega)
● Ordem de carregamento (Fornecida no momento da entrega)
● Desenho de layout (fornecido um mês antes da data de entrega)
● Desenho da base do solo (fornecido um mês antes da data de entrega)
●Diagrama de princípios elétricos
●Desenho de montagem geral de cada unidade da linha
● Diagrama de partes vulneráveis
