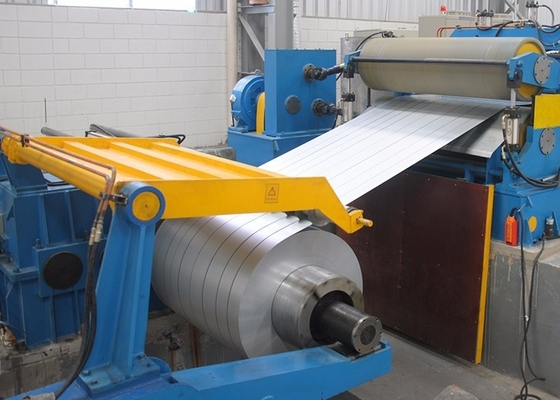

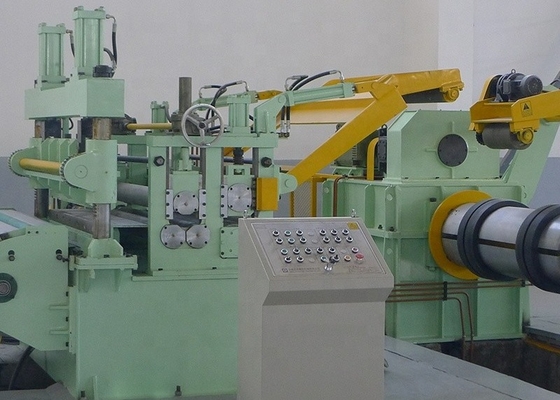

ZSL-6×1500-Slitting Line Metal Strip Coil Slitter Interação homem-máquina Conveniência
I. O projecto, fabrico, controlo e instalação da linha de produtos devem referir-se às seguintes normas:
|
(1)JB/T 10678-2006 Linha de produção de corte de nivelamento de folhas de descolagem
(2)JB/T 1829-1997 Requisitos gerais para máquinas de moldagem de metais
GB 3766-2001 Especificação geral do sistema hidráulico
- GB/T 5226.1-2008 -Equipamento elétrico industrial da especificação geral da máquina
- JB/T 8609-1997 Requisitos técnicos de solda de máquinas hidráulicas
GB/T 14404-2011 Precisão da máquina de corte de chapas
JB/T 3164-2007 Especificação técnica do nivelador de placas de rolos
JB/T 1465-2010 Parâmetro básico do nivelador de placas de rolamento
- YB/T 4056-2006 - Especificação técnica do nivelador de chapas de rolos de chapas metálicas
|
II. Requisitos técnicos gerais aplicáveis às linhas de produção:
A precisão de processamento da linha de produção deve estar em conformidade com os requisitos pertinentes dos "parâmetros técnicos principais".O vendedor é estabelecido com base na satisfação das necessidades do comprador e pode fazer os ajustamentos adequados aos conteúdos especificados no caderno de especificações..
A linha de produtos não apresenta vibrações e ruídos anormais e deve estar em conformidade com os requisitos das normas estatais correspondentes.
Quando os componentes hidráulicos e a estação de pressão são normalmente operados e mantidos de acordo com as especificações, certificamo-nos de que não há fugas ou danos naturais.A substituição ou a manutenção devem ser fornecidas a tempo para o utilizador.
Requisitos de solda:
A aparência dos grânulos de todos os conjuntos de soldadura deve ser uniforme em altura e largura.Eliminar o salpico e moagem são necessários para fazer a ondulação da superfície agradável e simetriaNão existem rachaduras, juntas frias, inclusões de escórias, rupturas de chama, conchas de soldadura, buracos subterrâneos e de ar, etc. na junção soldada.
A aparência da linha de produtos deve ser pintada de acordo com as exigências do utilizador.
Aparência das tintas:
O filme de óleo deve ser igual e não ter correntes pendentes, casca de laranja e bolhas de ar de furadouro.
Requisitos de fabrico para a qualidade do produto:
Todos os equipamentos devem ser concebidos e fabricados de acordo com o Sistema Estatal de Normas de Qualidade.
O comprador tem o direito de verificar o desenho fornecido pelo fornecedor e de supervisionar o processo de fabrico a qualquer momento.
III. Ideia de produtos concebidos para:
Confiabilidade: a concepção de máquinas tem alta fiabilidade, pode garantir que os equipamentos funcionem normalmente e continuamente.
Segurança: as máquinas, o sistema hidráulico e elétrico de toda a linha possuem um dispositivo de protecção e segurança fiável.Pode parar de emergência manualmente ou automaticamente.
Ambientalmente: os tipos de óleos hidráulicos das máquinas-ferramenta utilizadas devem ser reciclados, evitando fugas e poluição ambiental.
Economia de energia: considerar os fatores de consumo de energia ao projetar o equipamento, utilizando a unidade de maior eficiência de transferência, combinando melhoria da precisão do produto, reduzir o consumo.
Operação: este equipamento pode ser operado com facilidade e com facilidade de interação homem-máquina.
IV. Outro modelo de linha de corte
Modelo
(mm) |
Espessura da chapa
(mm) |
Largura da placa
(mm) |
Peso da bobina de aço (T) |
Largura finalizada (mm) |
Número do artigo de corte |
Velocidade de cisalhamento ((m/min) |
| 3×500 |
0.4-3 |
100 a 500 |
7 |
≥ 30 |
≤ 6 |
140 |
| 3×600 |
0.4-3 |
100-600 |
8 |
≥ 30 |
≤ 6 |
140 |
| 3×800 |
0.5-3 |
200-800 |
10 |
≥ 30 |
≤ 8 |
140 |
| 3 × 1250 |
0.5-3 |
400-1250 |
15 |
≥ 30 |
≤ 10 |
120 |
| 3×1500 |
0.5-3 |
600 a 1500 |
20 |
≥ 30 |
≤ 12 |
120 |
| 3×1800 |
0.5-3 |
900 a 1600 |
30 |
≥ 40 |
≤ 13 |
120 |
| 4×1600 |
0.5-4 |
900 a 1600 |
30 |
≥ 60 |
≤ 13 |
120 |
| 6×1600 |
1 a 6 |
900 a 1600 |
30 |
≥ 60 |
≤ 10 |
110 |
| 8×2000 |
2 a 8 |
900-2000 |
35 |
≥ 70 |
≤ 6 |
100 |
| 10×2200 |
3 a 10 |
900-2200 |
35 |
≥ 80 |
≤ 5 |
80 |
| 12×2200 |
3 a 12 |
900-2200 |
35 |
≥ 100 |
≤ 5 |
50 |
| 16×2500 |
4 a 16 |
900-2500 |
35 |
≥ 100 |
≤ 5 |
40 |
| 20×2500 |
6 a 20 |
900-2500 |
35 |
≥ 100 |
≤ 4 |
40 |
