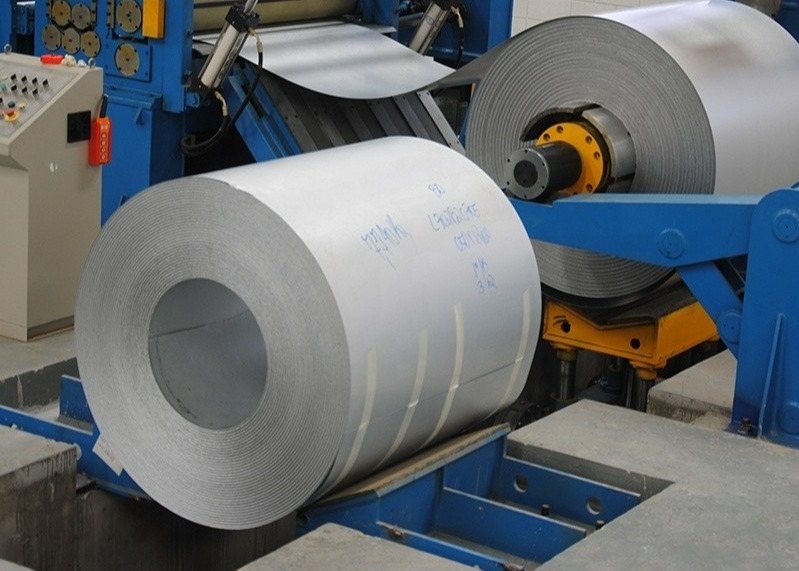

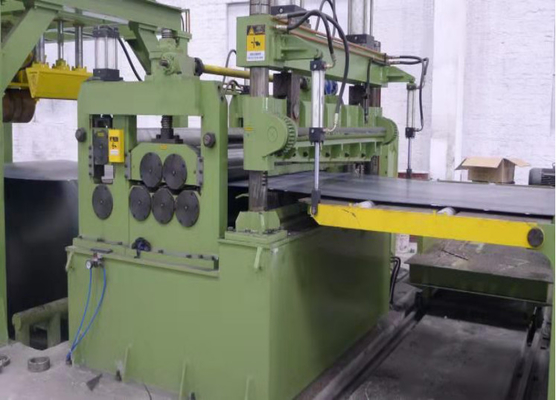

Máquina de corte de aço de alta velocidade pesada para máquinas de corte de aço inoxidável
I. Parâmetro técnico principal:
1Especificação do material
Espessura da bobina: Máximo 9 mm
Largura da bobina: Máximo 2500 mm
Peso da bobina: ≤ 50 t
Diâmetro interno:Φ508/610/760mm
Diâmetro exterior: ≤ Φ2000 mm
Precisão de largura: ±2 mm (espessura 2,0-3,0) ±0,20 mm (espessura 3,1-9,0)
Precisão de Burr: ≤ 5%
II. Composição dos equipamentos
| - Não, não. |
Nome |
Quantidade |
| 1 |
Carrinho de bobina |
1 conjunto |
| 2 |
Descolagem |
1 conjunto |
| 3 |
Dispositivo de condução de pressão |
1 conjunto |
| 4 |
Aplicação de pinças e endireitadores |
1 conjunto |
| 5 |
Coixação |
1 conjunto |
| 6 |
1# Acumulador |
1 conjunto |
| 7 |
Dispositivo de orientação |
1 conjunto |
| 8 |
Rolo de pinça |
1 conjunto |
| 9 |
Máquina de cortar |
2 conjuntos |
| 10 |
revólver de borda |
1 conjunto |
| 11 |
Tabela de fita de desgaste e placa de prensagem de cauda de material |
1 conjunto |
| 12 |
2# Acumulador |
1 conjunto |
| 13 |
Dispositivo de separação |
1 conjunto |
| 14 |
Placas de tensão |
1 conjunto |
| 15 |
Máquina de extrusão de barras de tensão de 3 rolos |
1 conjunto |
| 16 |
Rolamento e placa de guia da cabeça de alimentação |
1 conjunto |
| 17 |
Recoiler+Suporte de enrolamento |
1 conjunto |
| 18 |
Carro de descarga |
1 conjunto |
| 19 |
Discos de faca, almofadas de faca, guarnições de descarga, discos de separação, almofadas de disco de separação e outras partes de processo |
- Não, não. |
III.Outro modelo de linha de corte
Modelo
(mm) |
Espessura da chapa
(mm) |
Largura da placa
(mm) |
Peso da bobina de aço (T) |
Largura finalizada (mm) |
Número do artigo de corte |
Velocidade de cisalhamento ((m/min) |
| 3×500 |
0.4-3 |
100 a 500 |
7 |
≥ 30 |
≤ 6 |
140 |
| 3×600 |
0.4-3 |
100-600 |
8 |
≥ 30 |
≤ 6 |
140 |
| 3×800 |
0.5-3 |
200-800 |
10 |
≥ 30 |
≤ 8 |
140 |
| 3 × 1250 |
0.5-3 |
400-1250 |
15 |
≥ 30 |
≤ 10 |
120 |
| 3×1500 |
0.5-3 |
600 a 1500 |
20 |
≥ 30 |
≤ 12 |
120 |
| 3×1800 |
0.5-3 |
900 a 1600 |
30 |
≥ 40 |
≤ 13 |
120 |
| 4×1600 |
0.5-4 |
900 a 1600 |
30 |
≥ 60 |
≤ 13 |
120 |
| 6×1600 |
1 a 6 |
900 a 1600 |
30 |
≥ 60 |
≤ 10 |
110 |
| 8×2000 |
2 a 8 |
900-2000 |
35 |
≥ 70 |
≤ 6 |
100 |
| 10×2200 |
3 a 10 |
900-2200 |
35 |
≥ 80 |
≤ 5 |
80 |
| 12×2200 |
3 a 12 |
900-2200 |
35 |
≥ 100 |
≤ 5 |
50 |
| 16×2500 |
4 a 16 |
900-2500 |
35 |
≥ 100 |
≤ 5 |
40 |
| 20×2500 |
6 a 20 |
900-2500 |
35 |
≥ 100 |
≤ 4 |
40 |
