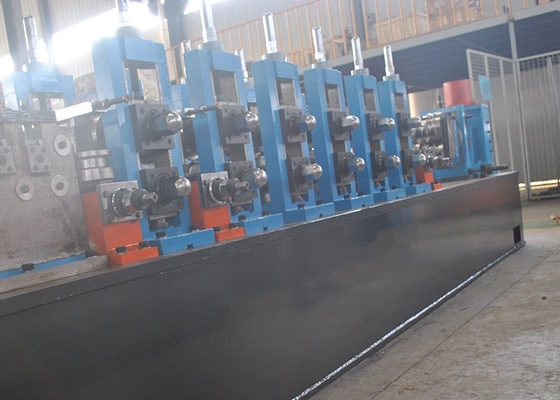

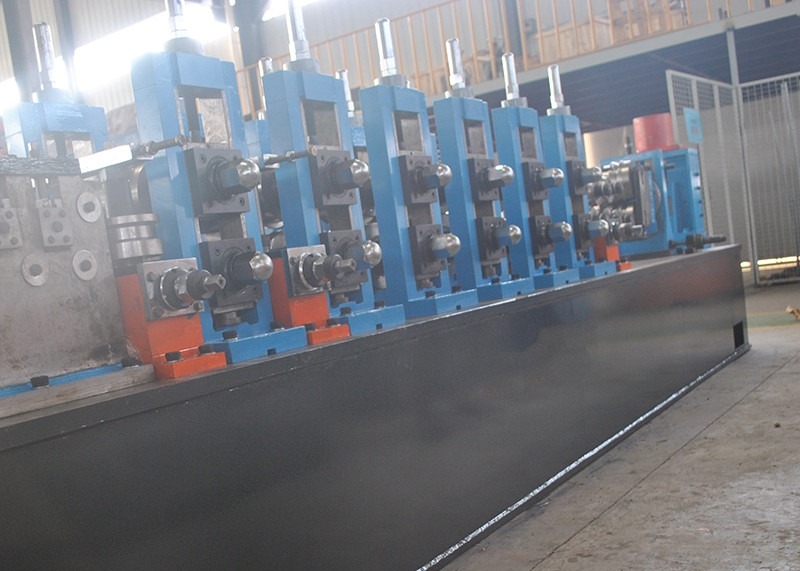

Máquina de fabricação de tubos de aço galvanizados de parede fina 100 M/min

Detalhes do produto:

Lugar de origem:	HEBEI
Marca:	TengTian
Certificação:	CE
Número do modelo:	Hg

Informações pormenorizadas

Lugar de origem:

HEBEI

Marca:

TengTian

Certificação:

Número do modelo:

Name:

Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine

materials:

galvanized

Equipment Specification:

customer determined

Forming method:

Roller Forming Tube Machine

speed:

100 m/min

Warranty:

One year

Material:

Low carbon HRC

Forming type:

direct forming

Work shop:

100x18 m, H＞3m ( crane to ground )

Destacar:

High Light

Destacar:

Máquina para fabrico de tubos de aço galvanizados

Máquina de fabricação de tubos de aço de parede fina

Informações de negociação

Quantidade de ordem mínima:

1 grupo

Preço:

$100000 to $1 million

Detalhes da embalagem:

Embalagem impermeável e em condições de navegar da exportação.

Tempo de entrega:

120 dias do trabalho

Termos de pagamento:

L/C, T/T

Habilidade da fonte:

50 grupos/ano

Descrição do produto

Linha de produção de máquina de fabricação de tubo de aço fino galvanizada 100 m/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min/min

Especificações do produto

Atributo	Valor
Nome	Linha de produção de aço de parede fina galvanizada 100 m/min/min de tubos de aço
Materiais	Galvanizado
Especificação do equipamento	Cliente determinado
Método de formação	Máquina de metrô de formação de rolos
Velocidade	100 m/min
Garantia	Um ano
Material	HRC de baixo carbono
Tipo de formação	Formação direta
Oficina de trabalho	100x18 m, h ＞ 3m (guindaste ao chão)

Modelos de produtos padrão

Não.	Modelo	Tamanho do tubo	Grossura	Velocidade (m/min)	Capacidade (KW)	HF (KW)	Área (LXW em metros)
1	HG20	Ø8 - Ø20 mm	0,3 - 1,5 mm	30 - 150	210	100	40*12
2	HG32	Ø10 - Ø32 mm	0,4 - 2,0 mm	30 - 150	300	150	40*12
3	HG50	Ø16 - Ø50 mm	0,7 -2,5 mm	30 - 150	410	200	60*12
4	HG60	Ø22 - Ø60 mm	0,9 - 3,0 mm	30 - 150	410	200	60*12
5	HG76	Ø25 - Ø76 mm	1 - 4 mm	30 - 120	580	300	80*16
6	HG89	Ø32 - Ø89 mm	1 - 4,5 mm	30 - 100	660	300	100*16
7	HG114	Ø45 - Ø114 mm	1,5 -5 mm	30 - 80	920	400	100*16
8	HG140	Ø50 - Ø140 mm	1,5 - 5,5 mm	30 - 80	920	400	100*16
9	HG165	Ø60 - Ø165 mm	2 - 6 mm	30 - 60	1100	500	100*16
10	HG219	Ø114 - Ø219mm	3 - 8 mm	20 - 45	1400	600	150*16
11	HG273	Ø114 - Ø273mm	4 - 12 mm	15 - 30	2100	800	160*18
12	HG325	Ø165 - Ø325 mm	4 - 14 mm	10 - 30	2500	1000	200*24
13	HG426	Ø165 - Ø426 mm	4 - 16 mm	8 - 25	2900	1200	250*24
14	HG508	Ø219 - Ø508 mm	5 - 18 mm	5 - 18	3400	1600	300*24
15	HG610	Ø355 - Ø610 mm	5 - 18 mm	5 - 18	3700	1600	300*24
16	HG760	Ø426 - Ø760 mm	5 - 20 mm	5 - 20	4300	1800	300*24

Visão geral do produto

A linha de produção de aço de parede fina galvanizada apresenta recursos de tamanho ajustável e alta resistência à compressão. Esta máquina versátil é amplamente utilizada em vários setores, incluindo:

Fabricação de veículos automotivos e ferroviários
Construção do edifício (portas, janelas, estruturas de aço)
Infraestrutura de transporte (Highway Guardrails)
Armários elétricos e sistemas de prateleiras
Recipientes e cofragem de aço
Estruturas de suporte do painel solar
Construção naval e construção de pontes
Máquinas agrícolas e produção de móveis
Projetos de construção municipal

Componentes do equipamento

Desenrolar:Apresenta enrolamento de cone único com mandrelas de expansão dupla e cantilever. Inclui sistema pneumático para expansão, contração e frenagem do mandril.

Alisadores e nivelador:Prepara a aço de bobina para processamento, achatando cabeças e caudas, garantindo o alinhamento adequado para as operações de soldagem subsequentes.

Cisalhamento e soldagem automáticos:Remove as seções de fita irregular e as extremidades da bobina de soldas para operação contínua.

Formando e dimensionando:Forma a tira de aço em tubos redondos, quadrados ou retangulares com dimensões ajustáveis.

Serra fria:Fornece corte hidráulico com precisão de ± 5 mm, com unidade de servo de alta potência e transmissão de rack/pinhão importada.

Componentes completos do sistema

Não.	Nome do componente
1	Desenrolar
2	Alisadores e nivelador
3	Cisalhamento automático e soldagem
4	Acumulador
5	Formando e dimensionando
6	Serra fria
7	Tabela de recuperação
8	Falha automática e bloqueio

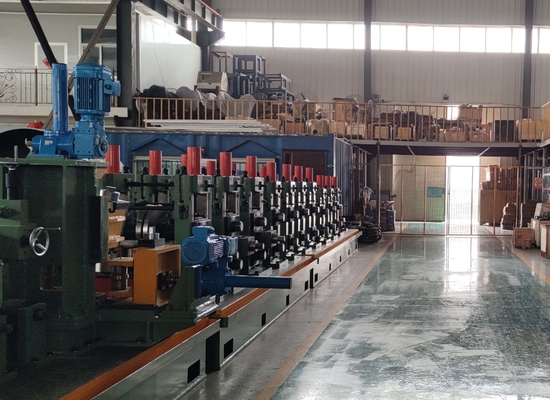

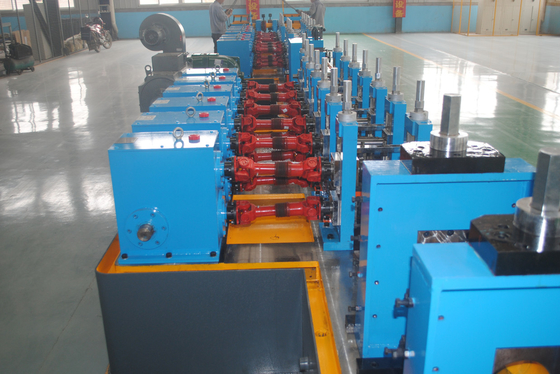

Imagens de fábrica
