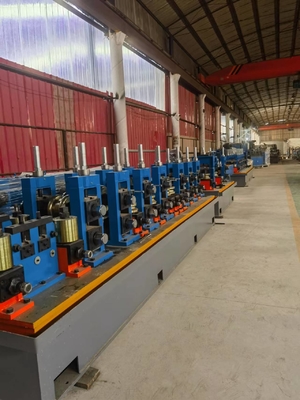

Máquina de fabrico de tubos de aço carbono HR para tubos redondos quadrados
Eu...Especificações comuns do produto (H×b×cxt)
| - Não, não. |
Modelo |
Tamanho do tubo |
Espessura |
Velocidade ((m/min) |
Capacidade ((KW) |
HF(KW) |
Área ((LxW em metros) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
0.7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 a 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5.5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
II. A Comissão- Não.Introdução
A máquina de fabricação de tubos de aço carbono HR para tubos quadrados redondos tem as vantagens de tamanho ajustável e alta resistência à compressão.Portas e janelas de edifícios, prateleiras, armários eléctricos, corrimão de estradas, estruturas de aço de edifícios, contentores, estofamentos e andaimes de aço, construção naval com suportes solares, pontes, torres de transmissão, pilares de chapas de aço,ponte de cabos, máquinas agrícolas, mobiliário, armazenagem, ferrovias, quilas de aço, estufas de vegetais, suporte de oleodutos, construção municipal e outros campos.
II - AçõesI.Composição do equipamento
Uncoiler: mandrels de dupla expansão e em voga.contração e travagem dos mandrels.
Direcionador e nivelador: O direcionador é utilizado principalmente para conduzir a nova cabeça de aço de alimentação da bobina para o nivelador após a unidade de descolagem trazer a bobina para o local de trabalho.O nivelador é usado principalmente para achatar a cabeça e trilha da tira de aço e preparar para o próximo passo cisalhamento e soldagem, de modo a assegurar que a tira de aço se oponha ao plano e à reta na soldadura por cisalhamento.
Tesoura e soldadura automática: Utilizada para cortar a parte irregular da cabeça e da cauda da fita, alinhar a cauda da fita da bobina anterior com a cabeça da fita da bobina seguinte e soldá-las.

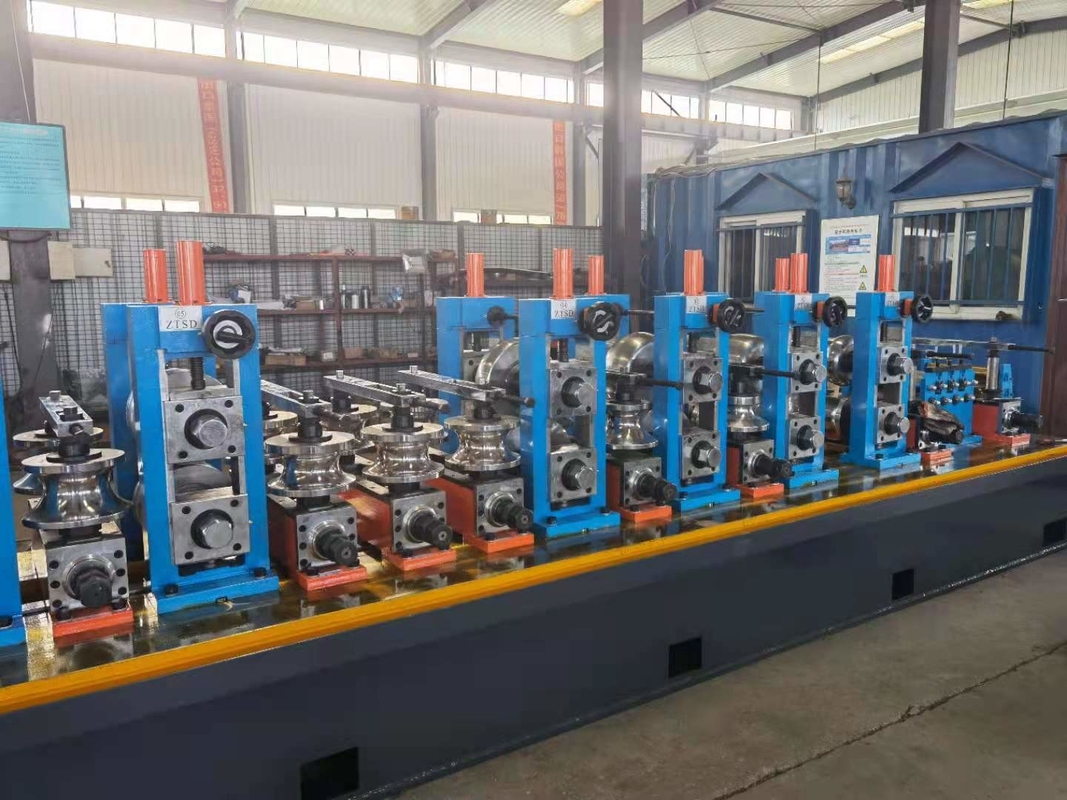

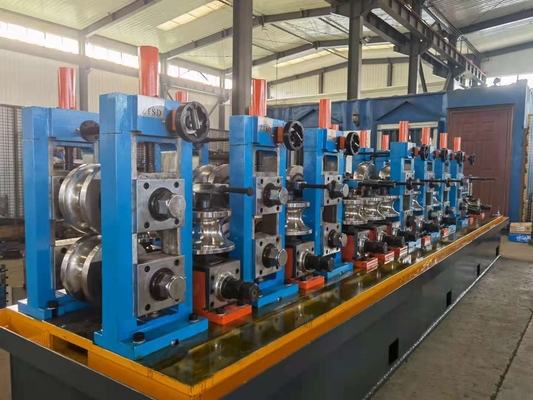

Parte de moldagem e dimensionamento: esta parte dobra a frio a fita de aço para uma forma fixa.
Máquina de corte: é utilizada para o corte de material de uma linha contínua de produção de aço de moldagem a frio.O servo de alta potência está equipado com um redutor de alta precisão e transmissão de rack e pinion importados. A precisão de corte (distância do buraco) é de ± 1 mm. Instalar o carril de guia linear de alta precisão importado e cobertura protetora
IV.Aparência da fábrica
