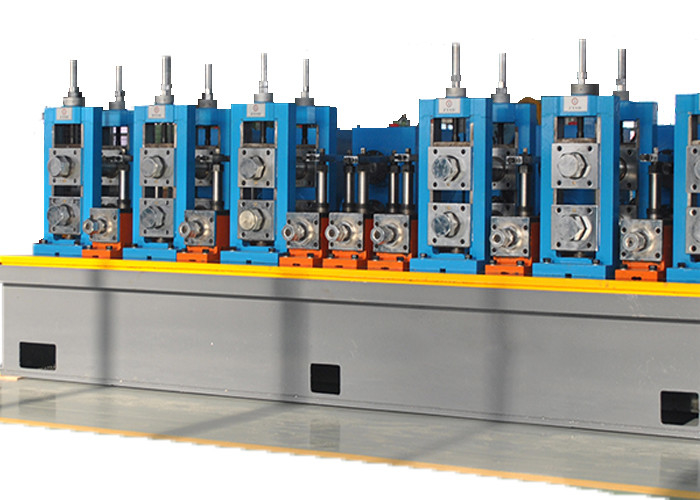

HG63 Moinho de tubos de alta frequência de soldagem reta para linha de fabricação de tubos precisa
Especificações do produto
| Atributo |
Valor |
| Faixa de espessura |
1.0-4.0 mm |
| Utilização |
Moinho de tubos |
| Diâmetro do tubo redondo |
25-102 mm |
| Método de solda |
Solução de solventes |
| Velocidade de formação |
Máximo 80 m / min |
| Engrenagem de vermes |
Max.80m/min |
| Mudança de posição do rolo |
Controle por PLC |
| Tipo de Soldadura |
Soldadura de alta frequência |
| Fonte de energia |
Eletrodomésticos |
| Garantia |
Um ano |
| Sistema de controlo |
PLC |
Visão geral do produto
A linha de produção de tubos soldados de alta frequência HGK102 é projetada para produzir tubos soldados de F32-102 mm de diâmetro e 0,6 ∼ 3,0 mm de espessura de parede, bem como tubos quadrados de 25x25-80x80 mm, espessura 0,6-2.5 mm, e tubos quadrados/retangulares e tubos deformados de tamanhos correspondentes.
A linha de produção apresenta um projeto de passagem de rolagem para a fabricação de tubos de aço soldados com excelente qualidade de usinagem e montagem de alta precisão.Seguir as orientações de projeto que melhorem as características operacionaisA linha de produção HG50 adota um design de buraco de duplo raio.
Processo de produção
- Rola para cima
- Descolar
- Aplanamento
- Solução de resíduos sólidos
- Acumuladores
- Formação
- Soldadura por indução de alta frequência
- Eliminação de borbulhas externas
- Refrigeração
- Dimensão
- Cortar
- Verificação e recolha
- Acesso ao Armazém
Gráfico de fluxo de produção
Modelos de moinho de tubos ERW
| Modelo |
Intervalo de diâmetro |
Espessura do tubo |
Velocidade de moldagem ((m/min) |
Potência do motor ((KW) |
Área mecânica (m3) |
| HG20 |
8-20MM |
0.3-1MM |
30 a 120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30 a 120 |
75 |
7×50 |
| HG50 |
16 a 50 mm |
0.8-2.5 mm |
30 a 110 |
110 |
7×60 |
| HG60 |
20 a 60 mm |
0.8-3MM |
30 a 100 |
132 |
7×65 |
| HG76 |
12-76MM |
1 a 3 mm |
30 a 100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30 a 80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30 a 60 |
400 |
10 × 100 |
| HG165 |
60-165MM |
3-7MM |
30 a 50 |
600 |
10 × 110 |
| HG219 |
114-219MM |
4-8MM |
20 a 40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15 a 30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10 a 30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4 a 16 mm |
8 a 25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8 a 20 |
2000 |
21×180 |
Perfil da empresa
A nossa empresa tem fortes capacidades técnicas, experiência empresarial e uma equipa dinâmica.Indonésia, África do Sul, Cazaquistão e outros países.
Certificações
Os nossos serviços
1- Envio de engenheiros para instalação e formação de operadores
2Equipa de garantia: Garantia de qualidade de um ano com reparação de garantia vitalícia
3Serviços pré-venda e pós-venda abrangentes, incluindo design de oficina e planeamento de produção
4Apoio de engenheiros disponível durante vários meses para melhorar a produção e reduzir os custos
5- Serviços completos de conceção de projectos para a produção de tubos de aço inoxidável/aço carbono
6- Total responsabilidade pelo carregamento e transporte.
Clientes globais
Especializadas em tubulações, linhas de corte, moldes de rolamento a frio e tubulações de aço inoxidável, nossas máquinas incorporam tecnologia japonesa avançada com padrões de fabricação rigorosos.O nosso equipamento possui configurações avançadas, qualidade estável e excelente desempenho com reconhecimento mundial.
Destaques da exposição
Embalagem e transporte
Os nossos equipamentos foram exportados para o Egito, Grécia, Coreia do Sul, Vietname, Indonésia, África do Sul e outros países, recebendo feedback positivo de clientes em todo o mundo.
