Máquina automática de fabricação de tubos quadrados de aço carbono

Name: Máquina automática de fabricação de tubos quadrados de aço carbono
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: F200
Price: 50,000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	TengTian
Certificação:	CE
Número do modelo:	F200

Informações pormenorizadas

Lugar de origem:

China

Marca:

TengTian

Certificação:

Número do modelo:

F200

Produto:

Máquina automática de fabricação de tubos de aço de carbono para tubos quadrados

Palavra -chave:

Máquina de fabricação de tubos de aço

Forma do tubo:

Quadrado, retangular

Sistema de controle:

Plc

espessura da parede do tubo:

0.5 mm - 10 mm

Capacidade de produção:

1000-2000 peças por dia

Fonte de energia:

Elétrico

Voltagem:

380V

Material do tubo:

Aço carbono

Garantia:

Anos 5+

Automação:

Totalmente automático

Destacar:

High Light

Destacar:

Máquina automática de fabricação de tubos de aço

Máquina para fazer tubos de aço quadrados

Máquina para fabrico de tubos de carbono quadrados

Informações de negociação

Quantidade de ordem mínima:

1 SET

Preço:

$100000 to $1 million

Detalhes da embalagem:

Enrolamento de película de plástico, caixa de madeira para componentes elétricos

Tempo de entrega:

120 dias

Termos de pagamento:

L/C,T/T

Habilidade da fonte:

21 conjuntos por ano

Descrição do produto

Máquina automática de fabricação de tubos de aço carbono para tubos quadrados

Especificações do produto

Atributo	Valor
Produto	Máquina automática de fabricação de tubos de aço de carbono para tubos quadrados
Forma do tubo	Quadrado, retangular
Sistema de controlo	PLC
Espessura da parede do tubo	0.5 mm - 10 mm
Capacidade de produção	1000-2000 peças por dia
Fonte de energia	Eletrodomésticos
Voltagem	380 V
Material de tubulação	Aço carbono
Garantia	Mais de 5 anos
Automação	Totalmente automático

Características fundamentais

Fabricação de tubos de alta precisão com desempenho estável
Produção de alto rendimento com automação total
Operação simples com construção durável e resistente
Produção contínua com elevada eficiência
Resíduos materiais mínimos e baixo custo de produção
Sistema de controlo PLC inteligente de alta precisão
Interface de exibição homem-máquina fácil de usar
Operação segura e fiável

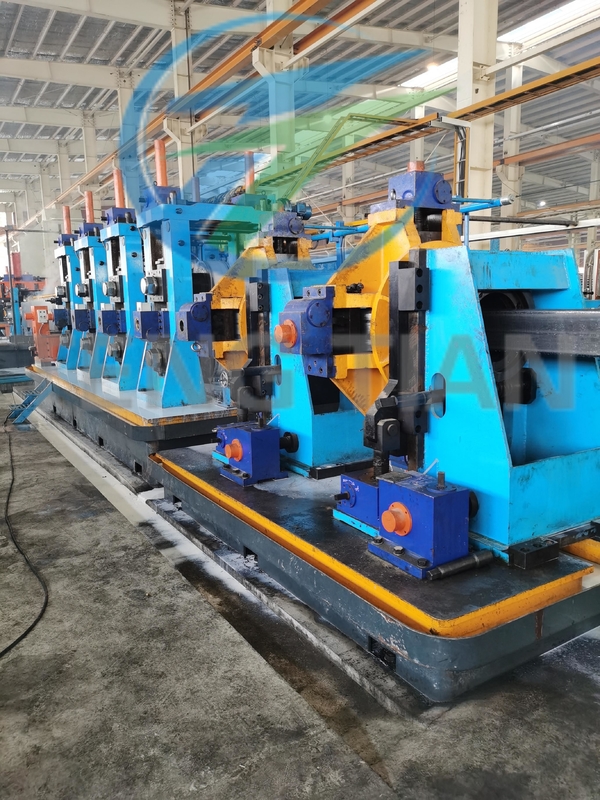

Componentes da linha de produção

O sistema completo de fabrico de tubos inclui:

Descolagem
Formação de secção de soldadura
Equação de costura de soldadura
Secção de moagem de costura de soldadura
Seção de dimensionamento inicial
Solução sólida brilhante
Secção de dimensionamento e endireitamento
Máquinas de corte de tubos
Plataforma de corte de saída

Processo de Fabricação

Passo 1 - bobinas:De aço inoxidável

Passo 2 - Descolagem:A bobina de aço carbono é colocada no descolador

Passo 3 - Nivelador:O estoque da bobina é nivelado para processamento uniforme

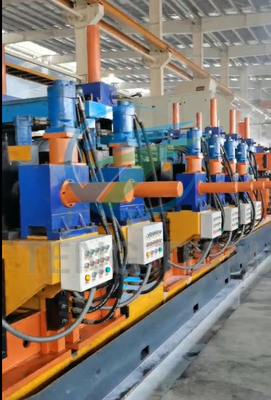

Etapa 4 - Moinho:O aço plano passa por rolos de formação para criar a forma do tubo

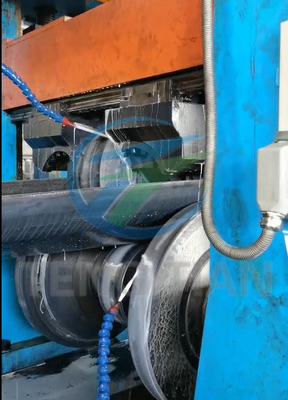

Passo 5 - Rolos de moinho:Os rolos formam o aço em dimensões precisas

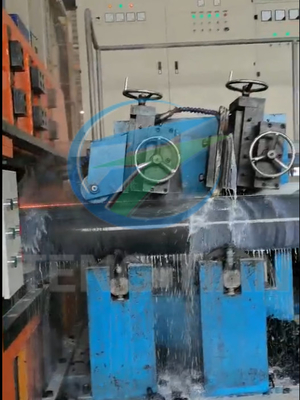

Passo 6 - Soldador:Soldador de resistência elétrica completa a formação do tubo

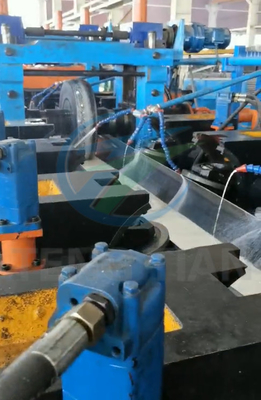

Passo 7 - Scarfer:A costura é suavizada para obter uma qualidade de superfície consistente

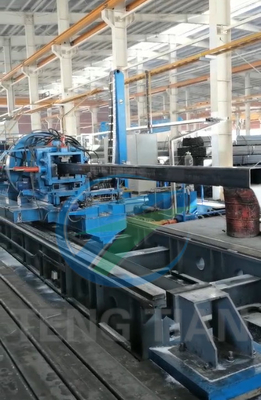

Passo 8 - Serrada:O tubo acabado é cortado para comprimentos especificados

Especificações da linha de produção de tubos de aço

- Não, não.	Modelo	Tamanho do tubo	Espessura	Velocidade (m/min)	Capacidade (KW)	HF (KW)	Área (LxW em metros)
1	HG20	ø8 - ø20 mm	0.3 - 1,5 mm	30 - 150	210	100	40*12
2	HG32	ø10 - ø32 mm	0.4 - 2,0 mm	30 - 150	300	150	40*12
3	HG50	ø16 - ø50 mm	0.7 - 2,5 mm	30 - 150	410	200	60*12
4	HG60	ø22 - ø60 mm	0.9 - 3,0 mm	30 - 150	410	200	60*12
5	HG76	Ø25 - ø76 mm	1 a 4 mm	30 - 120	580	300	80*16
6	HG89	Ø32 - ø89 mm	1 - 4,5 mm	30 - 100	660	300	100*16
7	HG114	Ø45 - ø114 mm	1.5 -5 mm	30 - 80	920	400	100*16
8	HG140	Ø50 - ø140 mm	1.5 - 5.5 mm	30 - 80	920	400	100*16
9	HG165	Ø60 - ø165 mm	2 - 6 mm	30 - 60	1100	500	100*16
10	HG219	Ø114 - ø219 mm	3 - 8 mm	20 - 45	1400	600	150*16
11	HG273	Ø114 - ø273 mm	4 - 12 mm	15 - 30	2100	800	160*18
12	HG325	Ø165 - ø325 mm	4 - 14 mm	10 - 30	2500	1000	200*24
13	HG426	Ø165 - ø426 mm	4 - 16 mm	8 - 25	2900	1200	250*24
14	HG508	Ø219 - ø508 mm	5 - 18 mm	5 - 18	3400	1600	300*24
15	HG610	Ø355 - ø610 mm	5 - 18 mm	5 - 18	3700	1600	300*24
16	HG760	Ø426 - ø760 mm	5 - 20 mm	5 - 20	4300	1800	300*24
