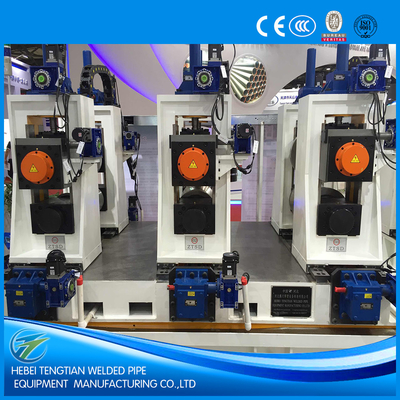

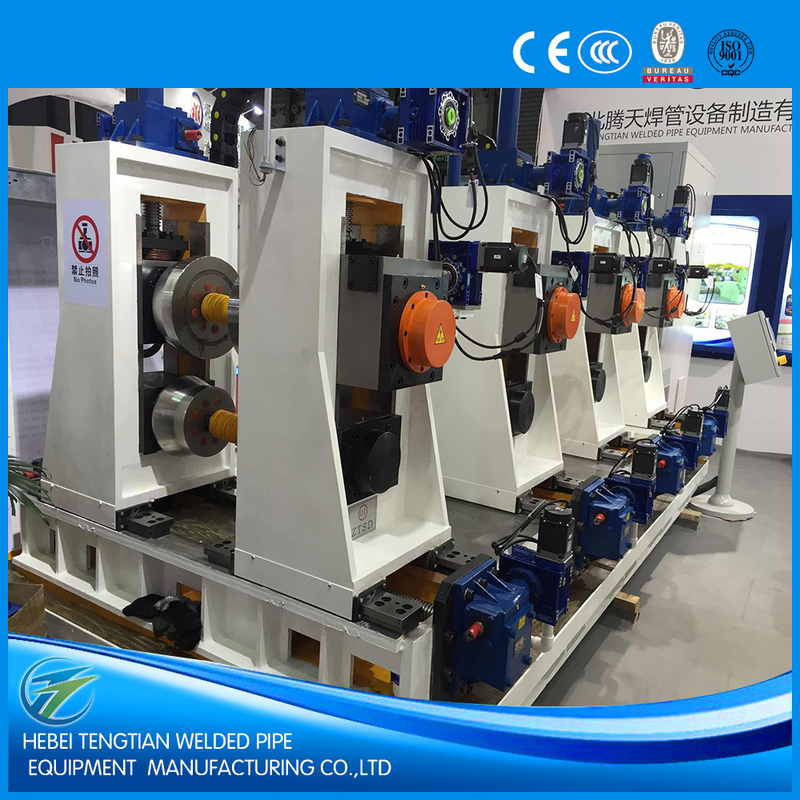

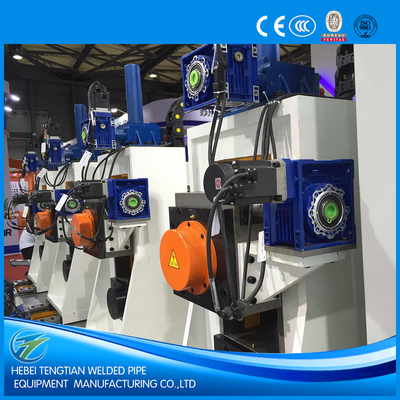

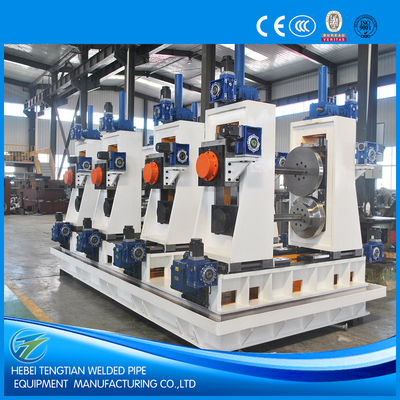

Máquina de moldagem de tubos totalmente automática Controle de PLC de formação direta ISO9001

LW400 Moinho de tubos de formação direta automático completoMáquina de moagem de tubos

LW400 Full Automatic Directly Forming Tube MilEu...Esta linha é projetada para produzir tubos quadrados soldados em diâmetro 30*30mm - 100*100mm com 1,5mm - 4,5mm de espessura de parede.um conjunto de rolos pode ser produzido todos os tamanhos de tubos quadrados e retangularesToda a linha de produção controlada por PLC, a tecnologia mais avançada do mundo..

Processo de produção

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Especificações:

1. Matéria-prima:HRC, CRC, bobina galvanizada

2- Cantidade de produção:

Tubo quadrado: 30*30 - 100*100 mm;

Rectangular:30*40 - 80*120 mm;

Espessura: 1,5-4,0 mm

3Velocidade da linha:Max.100m/min

4Comprimento do tubo: 4-12 m

5Diagrama de tubos.± 0,03 mm

6Precisão de corte:± 3 mm

As características da tecnologia de formação directa completa:

Desta forma, a tira de aço é rodada diretamente e dobrada em quadrado e retângulo, em seguida, soldada em tubo acabado.

1) Comparar com a forma de formação redonda em quadrado e retângulo, esta forma é melhor para a forma na borda da secção transversal, comparativamente, o semidiâmetro do arco interno é pequeno, e a borda é plana,A previsão é regular.

2) E toda a carga da linha é baixa, especialmente as peças de dimensionamento.

3) A largura da tira de aço é pequena, cerca de 2,4-3% do que redonda em quadrado e retângulo, pode poupar o consumo de matéria-prima.

4) Adota rolos combinados, um conjunto de rolos para produzir todas as especificações de tubo quadrado e retangular, pode ser muito reduzido rolos reservas de reposição, reduzir 80% custos de rolos,que ajudará a acelerar o fluxo de caixa, reduzir o ciclo de desenvolvimento do produto.

5) Ao alterar o tamanho do tubo, não é necessário alterar os rolos, basta ajustar a posição dos rolos pelo computador, totalmente automático.

Como um fabricante e fornecedor de máquinas de fabricação de tubos certificados CE e ISO9001: 2008 na China.Morrcco, Cazaquistão, Uzbequistão, Tajiquistão, Síria, Irã, Iraque, México, Sri Lanka, Paquistão, Tailândia, Vietnã e outros quase 30 países.

Se tiverem algum interesse aqui, por favor não hesitem, estamos aqui felizes em ajudá-lo.
