Material: | HRC, centro de detecção e de controlo, chapa de aço galvanizada | tensão: | 220/380/415/420/440V |
---|---|---|---|
Velocidade do moinho: | 120m/min máximo | Garantia: | 1 ano |
Lâmina: | Faca circular | Tolerância da largura: | +/-0.05MM |
Controle: | PLC | Serviço pós-venda proporcionado: | Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria |
Realçar: | Máquina de corte de linha,máquina de corte da tira |

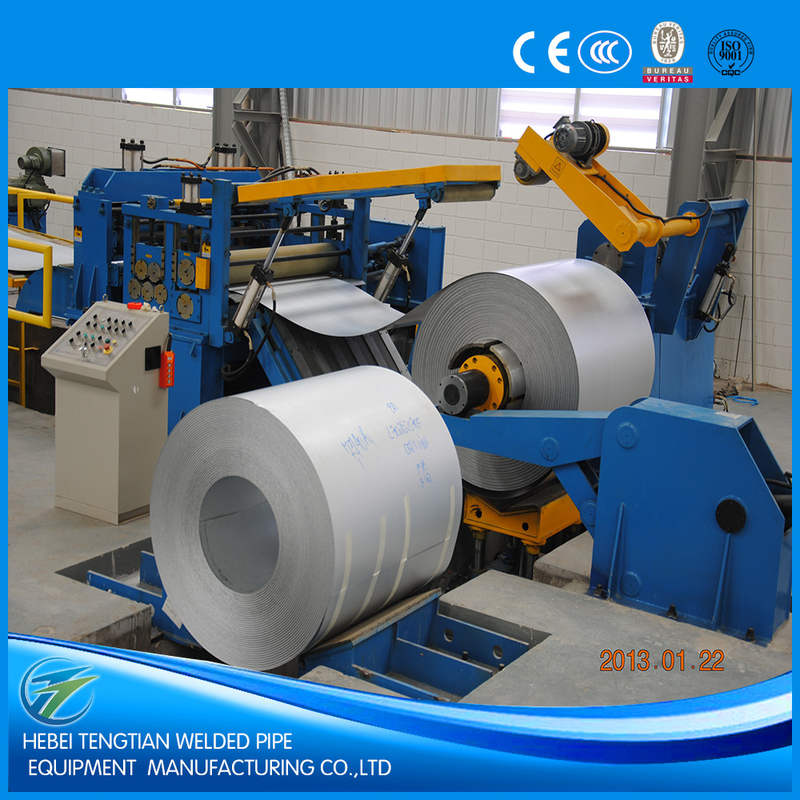

Máquina de corte semiautomática do aço de folha do metal da elevada precisão
Descrição do equipamento
Uma linha de corte, igualmente chamada máquina de corte, é apropriada para desenrolar a bobina do metal em uma tira, cortá-la em umas tiras mais estreitas da largura necessário e dar um coice-las para a venda ou o procedimento seguinte.
Cortar a linha pode ser categorizado na tira fina que cortam a linha e na tira grossa que corta a linha para a espessura da tira ou da tira do cobre que cortam a linha, o aço do silicone, a tira de aço inoxidável, de alumínio, do aço carbono que cortam a linha, etc. para o material processado.
Uma linha de corte é composta de
1. Carro de bobina da carga
2. Uncoiler
3. Dispositivo do Straightener
4. Roll&leveler da pitada & tosquiador hidráulico
5. Poço do laço
6. Guia lateral
7. Talhadeira
8. Plataforma da transição & dobadoura da sucata
9. Poço do laço
10. Estação da tensão
11. Recoiler
12. Descarregando o carro de bobina
Tome por isto como um exemplo uma tira fina que corta a linha usada para desenrolar-se, cortar e dar um coice do aço carbono laminado, tira de aço galvanizada quente com escala da espessura de 0.3-3.0mm e escala da largura de 800-1250mm.
Parâmetro técnico principal
Material: Aço carbono laminado, laminado a alta temperatura, aço galvanizado.
Espessura material: 0.3-3.0mm
Largura material: 800-1250mm
Identificação da bobina.: Φ508mm/Φ610mm
Bobina O.D.: ≤Φ2000mm
Peso da bobina: 20 toneladas máximo
Largura da tira a mais estreita cortada em: 25mm (tira thickness≤1mm)
Precisão do corte da largura: ±0.05mm (tira thickness≤1), ±0.1mm (tira thickness>1.5mm)
Cortando o departamento: 0.03minimum, 5% da espessura da viagem
Não do corte: 25no. (thickness1mm), 12no. (thickness2mm), 7no. (espessura 3mm)
Linha velocidade de trabalho: 150m/min máximo
Poder total: Approx.210kw
Cortar a linha máquina é estivesse personalizado geralmente de acordo com as exigências de cliente, contanto que você fornecer parâmetros e exigências para nós, e então nós projetamos para você um esquema apropriado do equipamento da maquinaria.
Está abaixo a parte dos modelos projetados por Tengtian
Modelo | Espessura da tira | Largura da tira | Peso da bobina | Velocidade | Poder total | Área ocupada |
(milímetro) | (milímetro) | (tonelada) | (m/min) | (quilowatt) | (m) | |
TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
