Linha de Produção de Tubos de Aço de Alta Precisão com Serra de Fricção e Engrenagem Sem-fim
Especificações do Produto
| Atributo |
Valor |
| Nome do produto |
Linha de Produção de Tubos de Aço de Alta Precisão com Serra de Fricção e Engrenagem Sem-fim |
| Velocidade de funcionamento |
Máx. 120m/min |
| Formato do tubo |
Redondo, Quadrado e Retangular |
| Diâmetro do tubo |
12 - 32mm |
| Espessura máx. para tubo quadrado |
0.5-1.5mm |
| Tipo de soldagem |
Soldagem por alta frequência |
| Serra de corte |

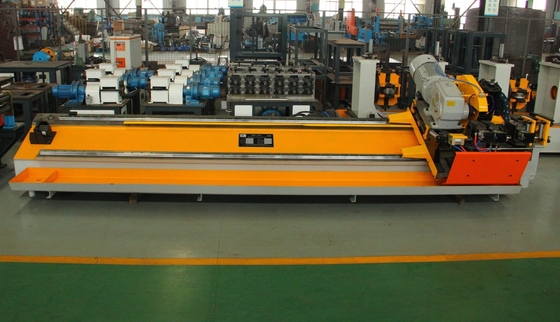

Corte por serra de fricção |
| Espessura máx. para tubo redondo |
0.5-2.0mm |

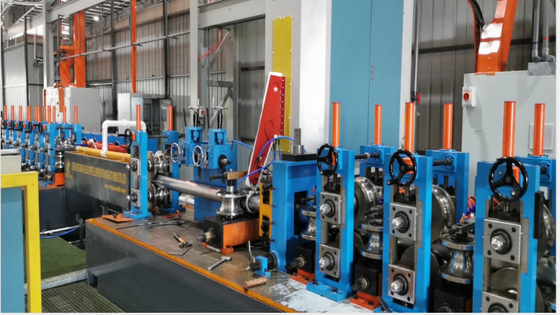

Linha de Produção de Tubos de Aço de Alta Precisão ERW32
Esta linha é projetada para fabricar tubos redondos (Φ12mm-Φ32mm) com espessura de 0,5mm-2,0mm a partir de tiras de bobinas laminadas a frio e a quente. O processo envolve a formação de blanks tubulares não fechados, soldando-os em tubos usando soldagem por alta frequência, resfriamento, dimensionamento/modelagem e corte em comprimentos medidos.
Vantagens do produto
- Alta precisão:Saltos de rolo de nível 0,01, folga da estrutura/deslizamento ≤0,02, grau vertical da estrutura ≤0,05, grau paralelo da estrutura ≤0,1, erro de diâmetro/arredondamento do tubo ≤0,08
- Tecnologia japonesa:Atende aos requisitos de alta precisão de clientes internacionais
- Ajuste preciso:Sistema de ajuste de engrenagem sem-fim e sem-fim para controle de alta precisão
- Ajuste 3D:A cicatriz de raspagem pode ser ajustada com capacidade de rotação de ±20°
- Design de cabeça turca:A conversão de redondo para quadrado reduz o peso do molde com formação estável e ângulos R uniformes
- Sistema de amortecimento:Blocos de amortecimento de nylon reduzem o impacto em eixos e rolamentos
Processo de produção
- Enrolar
- Desenrolar
- Achatamento
- Cisalhamento de extremidades e soldagem de topo
- Acumulador
- Formação
- Soldagem por indução de alta frequência
- Remoção de rebarbas externas
- Resfriamento
- Dimensionamento
- Corte
- Verificação e coleta
- Acesso ao armazém
Especificações técnicas
Matéria-prima:HRC, CRC, Bobina galvanizada
Faixa de produção:
Tubo redondo: 12 - 32mm; Espessura: 0,5-2,0mm
Tubo quadrado: 10×10 - 25×25mm; Espessura: 0,5-1,5mm
Soldador H.F.:Soldador de alta frequência de estado sólido GGP150Kw
Velocidade da linha:Máx. 120m/min
Comprimento do tubo:4-12m
Precisão de corte:±3mm
Capacidade elétrica instalada:aprox. 300KW
Tamanho de toda a linha:cerca de 50×5m

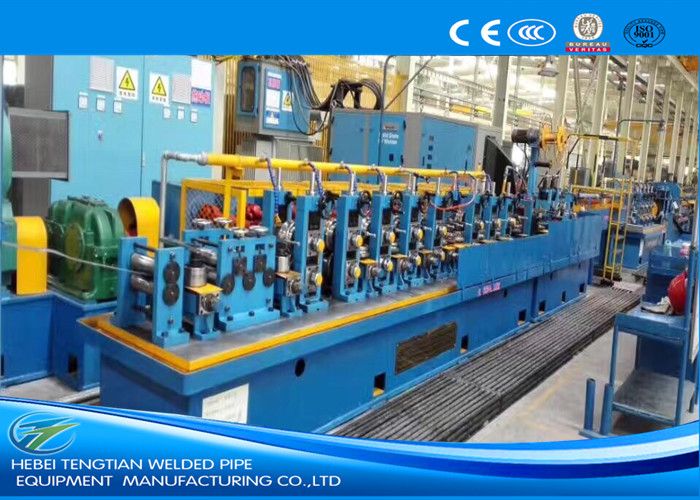

Esta linha de produção de tubos soldados por alta frequência produz tubos redondos (diâmetro de 8,0-32,0mm) com espessura de parede de 0,4-1,6mm. Utilizando a conformação por rolo e o aquecimento por indução de alta frequência, processa a tira de aço em várias formas com operação confiável através de tecnologia de abertura avançada, sistema de controle PLC e unidade de regulação de velocidade digital.
Composição do equipamento
Carregamento da bobina → Desenrolamento → Junção da tira → Acumulador → Formação → Soldagem HF → Removedor de rebarbas → Resfriamento → Dimensionamento e endireitamento → Rolo de medição → Corte por serra voadora → Descargas duplas → Transportador de saída
Para mais informações sobre esta linha de produção de tubos de alta precisão, entre em contato com nossa equipe de vendas para obter assistência.
