Máquina de Tubos de Aço Inoxidável de Bobina Laminada a Frio de Alta Frequência
Especificações do Produto
| Atributo |
Valor |
| Ajustando |
engrenagem sem-fim |
| Velocidade de funcionamento |
Máx. 120m/min |
| Formato do tubo |
Redondo, Quadrado e Retangular |
| Diâmetro do tubo |
16 - 50,8mm |
| Espessura máx. para tubo quadrado |
0,6-2,0mm |
| Tipo de soldagem |
Soldagem por alta frequência |
| Serra de corte |
Corte por serra de fricção |
| Espessura máx. para tubo redondo |
0,6-3,0mm |

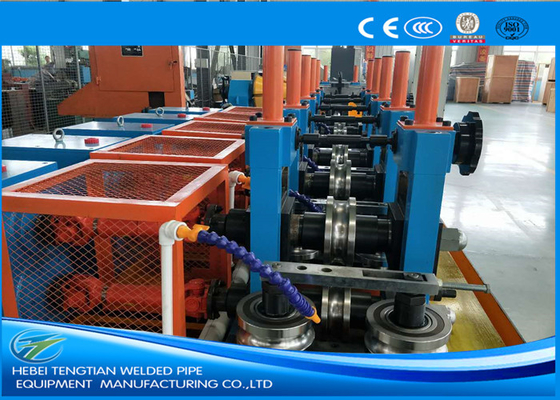

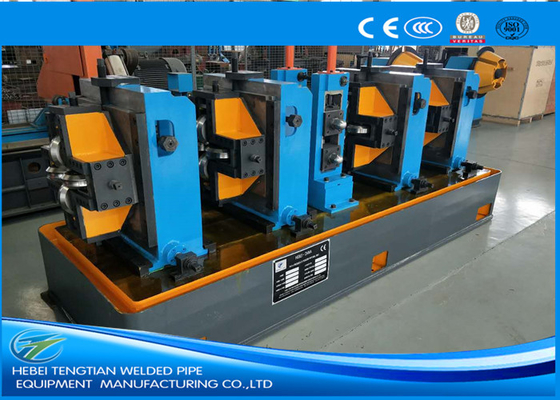

Linha de produção de tubos ERW HG50 de alta velocidade e alta precisão
Esta linha de produção de tubos ERW de alta velocidade produz tubos com diâmetros de 16-50,8mm e espessura máxima de 3mm, amplamente utilizada para materiais de construção, sistemas de drenagem, tubos de abastecimento de energia e vários perfis, incluindo aplicações de construção, decoração, extrusão e dobra a frio.
Principais vantagens
- Alta precisão:Saltos de rolo de nível 0,01, folga da estrutura/deslizamento ≤0,02, grau vertical da estrutura ≤0,05, grau paralelo da estrutura ≤0,1, erro de diâmetro/arredondamento do tubo ≤0,08
- Incorpora tecnologia japonesa para requisitos de alta precisão
- Ajuste da engrenagem sem-fim programável com alta precisão e eficiência energética
- Raspador ajustável 3D com capacidade de rotação de ±20°
- O sistema quadrado de pressão da cabeça turca reduz o peso do molde, garantindo uma formação estável e ângulos R uniformes
- Blocos de amortecimento de nylon nos eixos de nivelamento reduzem o impacto nos eixos e rolamentos
Processo de produção
- Enrolar
- Desenrolar
- Achatamento
- Cisalhamento de extremidades e soldagem de topo
- Acumulador
- Formação
- Soldagem por indução de alta frequência
- Remoção de rebarbas externas
- Resfriamento
- Dimensionamento
- Corte
- Verificação e coleta
- Acesso ao armazém
Especificações técnicas
Matéria-prima:HRC, CRC, Bobina galvanizada
Faixa de produção:Tubo redondo: 16 - 50,8mm; Espessura: 0,6-3,0mm
Tubo quadrado: 12*12 - 40*40mm; Espessura: 0,6-2,0mm
Soldador H.F.:Soldador de alta frequência de estado sólido GGP200Kw
Velocidade da linha:Máx. 120m/min
Comprimento do tubo:4-12m
Precisão de corte:±3mm
Capacidade total de instalação:400Kw
Como fabricante e fornecedor de máquinas para fabricação de tubos certificado pela CE e ISO9001:2008 na China, nossas máquinas confiáveis e de alta qualidade, com longa vida útil, foram exportadas para quase 30 países, incluindo Turquia, Egito, Marrocos, Cazaquistão, Uzbequistão, Tajiquistão, Síria, Irã, Iraque, México, Sri Lanka, Paquistão, Tailândia e Vietnã.
Para mais informações ou dúvidas, não hesite em nos contatar. Teremos prazer em ajudá-lo.
