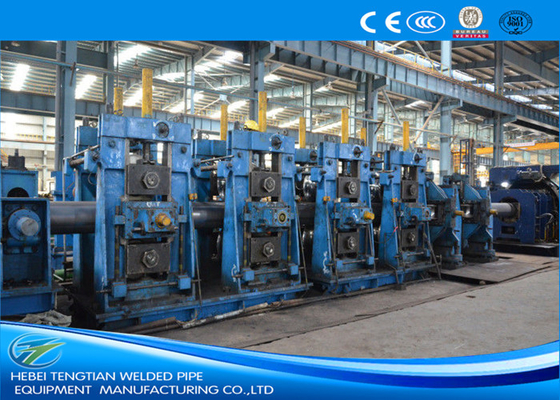

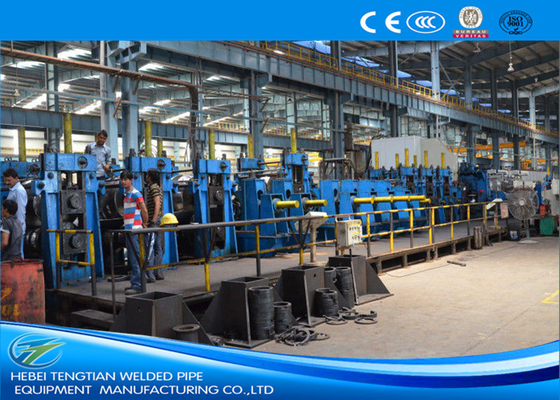

80*80 - 200*200mm ERW de aço inoxidável de alta frequência



ERW254 máquina de fabricação de tubos de alta precisão ERW

Esta linha é usada para fabricar tubos de aço soldados de Φ89mm-Φ254mm com 3,0mm-10,0mm de espessura da parede, pode produzir tubos quadrados 80*80 - 200*200mm.
Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país,a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica mas também prática.



Breve introdução da fábrica de tubos ERW e fábrica de tubos

• A fábrica de tubos e tubos ERW é uma série de máquinas que constrói tubos e tubos de costura de soldadura longitudinal com tiras de aço de certa largura.
• Começa por descolar e achatar as bobinas de aço cortadas em tiras de aço.
• As tiras de aço achatadas serão então inseridas na máquina de moldagem e o rolante na máquina enrolará a tira em forma de tubo redondo.
• As tiras laminadas serão então enviadas para a caixa de solda onde o tubo é soldado por uma soldadora de estado sólido de alta frequência.
• Os tubos soldados serão moldados para a forma ou tamanho esperado numa máquina de dimensionamento.


Vantagem do produto:

1. Alta precisão
   entre os saltos de rolos de nível 0.01, entre o quadro e a distância do deslizamento ≤ 0.02, grau vertical do quadro ≤0.05, cada grau de paralelo do quadro ≤ 0.1Diâmetro e erro de redondeza dos tubos de aço ≤ 0.08
2. Usar tecnologia japonesa para fazer exigência de clientes estrangeiros que precisam da exigência de alta precisão
3. Planejamento de uso da engrenagem de verme e ajuste de verme, a precisão de ajuste é alta, energia com precisão
4. A cicatriz de raspagem pode ser ajustada 3D ajuste, raspador pode ao longo do círculo de aço ± 20 ° rotação.
5. A forma redonda tornou-se quadrada é a cabeça turca empurra quadrada, pode reduzir o peso do molde, formando um ângulo R estável e uniforme.
6. Aumente o bloco de amortecimento de nylon, reduz o impacto no eixo e no rolamento.

Processo de produção

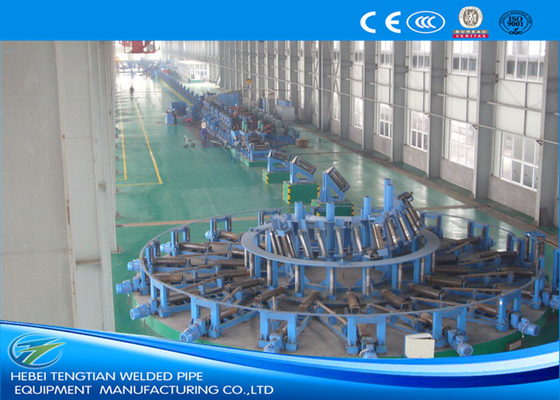

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Especificações:

1. Matéria-prima










2- Cantidade de produção:


3H.F. Welder:GGP600Kw Soldadora de alta frequência em estado sólido
4Velocidade da linha:Max. 50 m/min
5Comprimento do tubo: 4-12 m
6Precisão de corte:± 3 mm
7Capacidade eléctrica instalada:Aproximadamente 1200KW
8. Tamanho da linha inteira:cerca de 100x10m
