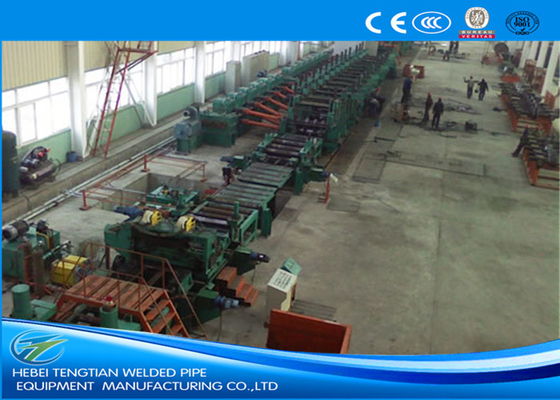

ERW325 máquina de fabricação de tubos de alta precisão ERW
Esta linha é usada para fabricar tubos de aço soldados de Φ114mm-Φ325mm com 4,0mm-112,7mm de espessura da parede, pode produzir tubos quadrados 100 * 100 - 250 * 250mm.
Depois de absorvermos a tecnologia avançada de fabricação de tubos do exterior e do país,a nossa linha de produção inovadora e cada unidade da linha de produção é não só econômica mas também prática.
Breve introdução da fábrica de tubos ERW e fábrica de tubos
- A fábrica de tubos e tubos ERW é uma série de máquinas que constrói tubos e tubos de costura de soldadura longitudinal com tiras de aço de certa largura.
- Começa por descolar e achatar as bobinas de aço cortadas em tiras de aço.
- As tiras de aço achatadas serão então inseridas na máquina de moldagem e o rolante na máquina enrolará a tira em forma de tubo redondo.
- As tiras laminadas serão então enviadas para a caixa de solda onde o tubo é soldado por uma soldadora de estado sólido de alta frequência.
- Os tubos soldados serão moldados para a forma ou tamanho esperado numa máquina de dimensionamento.
Vantagem do produto:
- Alta precisão
entre os saltos de rolos de nível 0.01, entre o quadro e a distância do deslizamento ≤ 0.02, grau vertical do quadro ≤0.05, cada grau de paralelo do quadro ≤ 0.1Diâmetro e erro de redondeza dos tubos de aço ≤ 0.08 - Usar tecnologia japonesa para fazer exigência de clientes estrangeiros que precisam da exigência de alta precisão
- Planejamento de uso da engrenagem de verme e ajuste de verme, a precisão de ajuste é alta, energia com precisão
- A cicatriz de raspagem pode ser ajustada 3D ajuste, raspador pode ao longo do círculo de aço ± 20 ° rotação.
- A forma redonda tornou-se quadrada é a cabeça turca empurra quadrada, pode reduzir o peso do molde, formando um ângulo R estável e uniforme.
- Aumente o bloco de amortecimento de nylon, reduz o impacto no eixo e no rolamento.
Processo de produção
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Especificações:
1. Matéria-prima
| 1 | Aplicação dos materiais | Fios de aço laminados a quente ou a frio, de aço galvanizado |
| 2 | Grau do material | Aço de baixa emissão de carbono, aço de baixa liga: δs≤345Mpa |
| 3 | Identificação das tiras de aço | Φ508-Φ610 mm |
| 4 | OD das tiras de aço | Φ800-Φ2000 mm |
| 5 | Peso da bobina | Max.3500 kg |
2- Cantidade de produção:
| Tubos redondos | 114 - 325 mm | Espessura: 4,0-12,7 mm |
| Tubo quadrado | 100*100 - 250*250 mm | Espessura: 4,0-12,7 mm |
| Tubo retangular | 100*120 - 200*300 mm | Espessura: 4,0-12,7 mm |
3H.F. Welder:GGP1000Kw Soldadora de alta frequência em estado sólido
4Velocidade da linha:Max.30m/min
5Comprimento do tubo: 6-12 m
6Precisão de corte:± 3 mm
7Capacidade eléctrica instalada:Aproximadamente 1200KW
8. Tamanho da linha inteira:cerca de 120x12m
Como um fabricante e fornecedor de máquinas de fabricação de tubos certificados CE e ISO9001: 2008 na China.Morrcco, Cazaquistão, Uzbequistão, Tajiquistão, Síria, Irã, Iraque, México, Sri Lanka, Paquistão, Tailândia, Vietnã e outros mais de 30 países.
