Máquina de corte de chapas/bandas de alta precisão

Máquina de corte de chapas/bandas de alta precisão

Introdução:
Capacidade da linha de corte de bobinas de aço de espessura média é utilizada principalmente para cortar bobinas de aço de espessura 0,6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm ou 3 ~ 10 mm.800~1800mm ou 800~2000mm em bobinas de bebê mais estreitasEste cortador de aço é amplamente utilizado para comprovar bobinas de tiras de aço para fábrica de laminagem a frio, fábrica de tubos soldados, máquina de formação de rolos, etc.

Vantagens e características:
1Peso das bobinas de aço de espessura média, geralmente com um peso de até 30 toneladas, neste caso, é necessário um descolador de mandril duplo para carregar bobinas tão pesadas.Duplo mandril decoiler pode ser feito para três passos, respectivamente, para três tipos de bobinas de diâmetro interno padrão internacional Φ508mm, Φ610mm, Φ760mm. Ao mesmo tempo,Duplo mandril decoiler pode ser feito de cones duplos sem passos que podem suportar e decolar uma ampla gama de bobinas de identificação diferentes de Φ480-800mm para a máquina especial de corte de aço.

Processo de trabalho:
Carregamento da bobina  Descarregador de mandril duplo  Alimentação da cabeça da bobina, prensagem e escavação  Alimentação por pinça de rolos duplos five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Parâmetro técnico principal
Material das bobinas: aço carbono, aço colorido, aço galvanizado, etc.
Espessura da tira: (3~10) mm
Largura da faixa: 800~2000 mm
Diâmetro interno das bobinas: ≥ Φ508 mm
Diâmetro externo máximo das bobinas: Φ2000 mm
Máquina de corte de aço, peso máximo da bobina: 35000 kg
Material do rolo de nivelamento: 40Cr
O eixo de corte de aço: Φ300 x 2050 mm
Material do cortador de disco: 6CrW2Si, HRC 55-58
Máquina de corte de aço Fuso de enrolamento: Φ610×2100mm
Velocidade de corte: (0~60) m/min, ajustável

Vantagens e características da nossa máquina de corte de bobinas:
1. Cada linha de produção (linha de corte de folha fina) é projetada e feita estritamente de acordo com os requisitos do cliente.certificando-se de que todo o cortador de bobina de metal seja compacto, suave, sólida e fácil de operar.
2Há um ou dois acumuladores de buracos na linha de corte de bobina de espessura média, que depende da espessura mínima, velocidade de corte, etc. fatores.Um acumulador de poço está sempre após o cortador e antes do tensor.
3De acordo com as funções e solicitação de solidez de cada unidade de corte de aço, adotamos a estrutura adequada e usamos material adequado e suficiente para fazer cada unidade de linha de corte de bobina de aço.

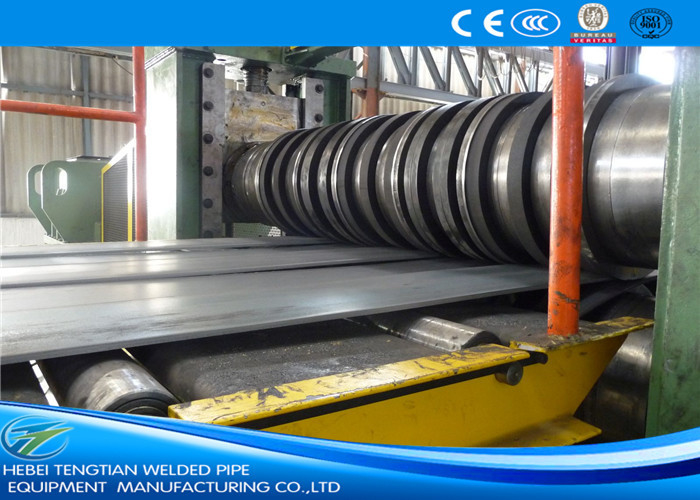

4. bom material e tamanhos precisos de facas de disco, espaçadores e anéis de borracha no eixo de corte para a nossa máquina de corte de aço pode garantir pequenas aberrações, pequenos cambers ((± 0,10 mm / m),Não há aderência às facas e largura de fenda precisa ((+/-0.05 mm).
5O carregador de sucata de borda da nossa cortadora de aço utiliza um motor de binário, garantindo que a borda do vento se desprenda de forma uniforme e sincronizada.
6Para trocar as facas de disco rapidamente, pode ser escolhido um cortador de aço duplo.Então apenas trocar locais de duas linhas de corte de bobina de aço para continuar o trabalho.
7Os rolos de pressão dupla são instalados em cada equipamento seguindo sequentemente cada acumulador de buracos, no caso de a cabeça da tira cair no buraco enquanto se alimenta a cabeça da tira através da linha de corte da bobina de aço.
8. bobinas separando e pressionando-down bracket é instalado no retroiler, hidráulicamente acionado, pressionar no bloco de retrocesso apertado e mover automaticamente para cima enquanto o diâmetro de retrocesso torna-se maior.

Máquina de linha de corte é geralmente ser personalizado de acordo com os requisitos do cliente, desde que você forneça parâmetros e requisitos para nós,E então nós projetamos para você um esquema de equipamento de máquinas adequado.


Informações pormenorizadas do Steel Slitter:
