Material: | HRC, centro de detecção e de controlo, chapa de aço galvanizada | tensão: | 220/380/415/420/440V |
---|---|---|---|
Velocidade do moinho: | 120m/min máximo | Garantia: | 1 ano |
Material de lâmina: | SKD11 | Tolerância da largura: | +/-0.05MM |
Controle: | PLC | Serviço pós-venda proporcionado: | Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria |
Máximo Slitting Descascamento: | 25 tiras | Peso da bobina: | 30 toneladas máximo. |
Realçar: | máquina da talhadeira da chapa metálica,máquina de corte da tira |

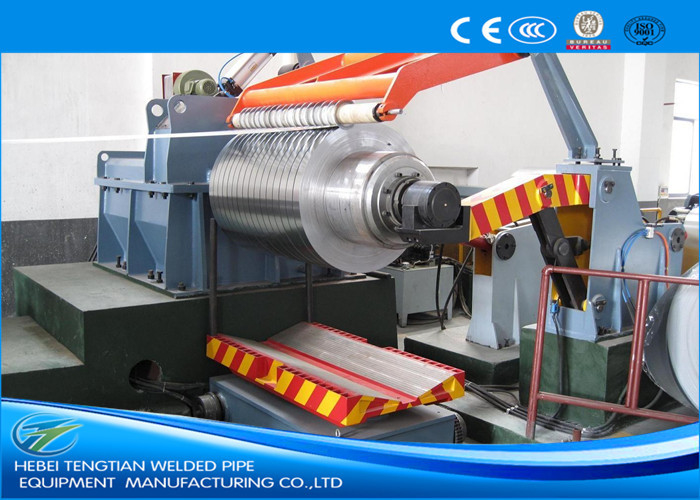

Máquina de corte de aço de alta velocidade do centro de detecção e de controlo da elevada precisão automática completa HRC de ZJ- (0.4~4) ×1600mm
Introdução:
Porque a espessura de tiras da bobina é em proporção à capacidade de folha que corta linhas, a espessura mais grande das bobinas mestras precisa os modelos mais grandes de máquinas de corte da bobina. Geralmente, nós podemos classificar o corte de linhas em três grupos de acordo com a diferença da espessura, isto é, folha fina que corta a linha, a máquina de corte grossa média da bobina e a talhadeira grossa da bobina do metal da bobina.
Esta folha fina que corta a linha, igualmente chamada talhadeira da bobina do metal, é um tipo da linha de produção para dividir as bobinas mestras em bobinas menores de uma largura particular. A folha fina que corta a linha é composta do carro da bobina-carga, único mandrel que desenrolam-se, bobina-fim-alimentação e trabalho com pá, rolo dobro que comprimem a alimentação, três-rolo-nivelamento, fim-corte, tira-alinhamento, disco cortando, enrolamento da sucata, acumulador do furo, pre-separador, tensão, dar um coice, carro da bobina para baixo, controle hidráulico, e controle bonde.
A folha fina que corta a linha é apropriada para a espessura da tira da bobina (0.2~1) milímetros, (0.3-2) milímetros, (0.3-3) milímetros e (0.4-4) milímetros; quando a largura da tira for variável: 600mm. 1000mm, 1250mm, 1600mm, 1800mm e assim por diante.
Vantagens & características de nossa máquina de corte da bobina:
1. Cada linha de produção (folha fina que corta a linha) é projetada e feita restritamente de acordo com exigências de cliente. Não somente isto, nossos coordenadores pensa com cuidado sobre nas sapatas do cliente, certificando-se da talhadeira inteira da bobina do metal ser compacto, liso, contínuo e fácil de operar.
2. As bobinas finas diferem no peso da bobina, quando o peso máximo da bobina é pequeno, uncoiler geralmente único do mandrel (modilhão) são adotadas para a talhadeira da bobina do metal; quando o peso máximo da bobina é até 25Tons, é apropriado usar o uncoiler dobro do mandrel para a máquina de corte da bobina.
3. Do cliente tiras finas estreitas da necessidade geralmente na precisão de corte alta. Nós atendemos a muita atenção ao controle da linha central, cortando o controle da precisão dos acessórios, dar um coice o controle da precisão, etc. para certificar-se de cortar a precisão na espessura fina.
4. Quando de aço inoxidável, o aço galvanizado, bobinas de aço coloridas é referido, nós toma medidas delicadas tais como os rolos de borracha, lisos transmite placas para proteger a superfície perfeita da folha não ferida.
5. Nós temos a vantagem óbvia no projeto de sistema hidráulico e a produção para este a folha fina que corta a linha.
6. Nós escolhemos sempre bons fornecedores das peças hidráulicas, motores, redutores de velocidade, peças elétricas. Também, nós gostamos de comprar aquelas peças de acordo com exigências de cliente para a talhadeira especial da bobina do metal.
7. Nós controlamos restritamente cada relação do processo de produção, da compra material, à solda, a fazer à máquina, ao endurecer & à moer, ao conjunto, à pintura. Consequentemente, nós podemos certificar-se da talhadeira da bobina do metal da boa qualidade.
8. Nós podemos fornecer a mesma máquina de corte da bobina da qualidade a preços mais baratos porque nós somos bons na gestão dos custos de gastos de fabricação.
9. O motor de C.A. ou do motor da C.C. movimentação, cliente podem livremente escolher. Geralmente nós adotamos o motor da C.C. e o motorista da C.C. de Eurotherm 590 devido a suas vantagens do corredor do estábulo e do torque grande.
10. A operação da segurança é assegurada por claras indicações na folha fina que corta a linha, os dispositivos de segurança tais como a parada de emergência, etc.
Processo de trabalho:
Bobina-carga — uncoiler do Dobro-mandrel — Bobina-cabeça-alimentação, imprensa & trabalhando com pá — pitada que alimenta, nivelamento do Dobro-rolo do cinco-rolo — o Fim-corte — acumulador do furo (1) — — corte do disco — Pre-separador/tensor de enrolamento dealinhamento da sucata — acumulador do furo (2) —/comprimento-medindo o rolo — dar um coice/imprensa & separador de bobinas — Bobina-descarregando — controle hidráulico — o controle bonde
Parâmetro técnico principal
Material das bobinas: HRC, CENTRO DE DETECÇÃO E DE CONTROLO, SOLDADO, PPGI, ST37, ST52 .....
Espessura da tira: (0.4-4) milímetros
Largura de Máximo Descascamento: 1600mm
Identificação da bobina: ≥Φ508mm
Bobina OD: Φ2000mm
Peso de Máximo Bobinamento: 30000Kgs
Motor da talhadeira: motor da C.C. 90KW
Eixo da talhadeira: Ф220 x 1650mm
Facas de disco no eixo da talhadeira: ID220mm x OD330mm x 10mm, 6CrW2Si.
Separando o disco: ID85 x OD210mm x 6mm, 65Mn
Tensão fornecida pela tira que passa através das lãs de fricção sentidas de envolvimento em torno das placas de madeira.
Bloco de Recoiler: Ф508 x 1700mm
Motor de Recoiler: motor da C.C. 110KW
Controle bonde: Armário do motorista da C.C. de Eurotherm 590 mais os painéis de controle.
Cortando a velocidade: 100m/min máximo, ajustável.
Formulário da especificação da máquina de corte da bobina:
Modelo | Espessura | Largura | Peso da bobina | Largura terminada da régua | Velocidade de corte máxima |
JY-1 x 600 | 0.2-1mm | 100-600mm | 8T máximo | Min. 20mm | 120m/min |
JY-2 x 1300 | 0.3-2mm | 300-1300mm | 15T máximo | Min. 25mm | 150m/min |
JY-3 x 1600 | 0.3-3mm | 500-1600mm | 20T máximo | Minuto 25mm | 120m/min |
JY-4 x 1600 | 0.4-4mm | 500-1600mm | 30T máximo | Minuto 30mm | 120m/min |
Nota: Os dados no formulário apenas como a referência de acordo com escalas gerais, nós sempre projetamos e fazemos cada linha de acordo com as exigências específicas de cada cliente, assim que cada cliente pode comprar sua própria linha do bem-índice de nós. |
Cortar a linha máquina é estivesse personalizado geralmente de acordo com as exigências de cliente, contanto que você fornecer parâmetros e exigências para nós, e então nós projetamos para você um esquema apropriado do equipamento da maquinaria.
