SKD11 Blade Slitter Mill Velocidade 50m / Min 250KW Potência 440V Máquina de corte de aço

SKD11 Blade Slitter Mill Velocidade 50m / Min 250KW Potência 440V Máquina de corte de aço

Introdução:

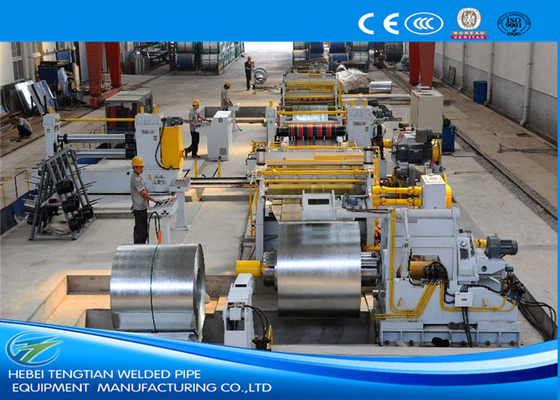

Esta linha de corte de placas espessas, também chamada de cortadora de bobinas metálicas, é capaz de cortar a bobina principal de aço espessa em pequenas bobinas de bebê.Descolador de grande carga de mandril duplo, guia de cabeça de bobina de estilo portal, equipamento de imprensa e pá, alimentador de pinçagem de rolos duplo, nivelador de cinco rolos, cortador de ponta, mesa de rolamento, alinhador central, cortador de discos, enrolador de sucata, acumulador de buracos,Pre-separador e tensor, Portal estilo bobinas-separador e prensador, retroiler, bobina carro de descarregamento, controle hidráulico, e controle elétrico.
Capacidade dos diferentes modelos de linhas de corte de chapas grossas (cortadoras de bobinas metálicas):
Espessura da tira: (3~12) mm, (4-16) mm, (5~20) mm;
Largura da faixa: 500-1800 mm, 800~2000 mm ou 1000~2200 mm.

2. Descoilador de mandril-cónio duplo, não só para suportar bobinas grandes como 35T ou 40T, mas também conveniente para carregar bobinas no descoilador.
3O carro de carregamento de bobinas tem uma plataforma de suporte com rolos giratórios twp nas bordas das bordas, enquanto carrega a bobina no descarregador de cone duplo, por um lado, apoiando solidamente uma grande bobina; por outro lado,rolos duplos na plataforma do carro de bobina giram sincronicamente com o mandril de descolagem.
4A resistência de todos os rolos e eixos aumenta com a espessura da fita de aço.
5Os enroladores de sucata de corpo duplo são accionados por dois motores de binário e dois redutores de velocidade.
6O tensor de enrolamento do cortador de bobinas metálicas, ou linha de corte de folhas, adota uma estrutura de enrolamento sólida de cinco rolos, proporcionando uma tensão estável e uniforme para o enrolamento.
7O impulsionador de bobinas é instalado no rebocador, para empurrar as bobinas para fora enquanto descarrega as bobinas de fenda.
8Os motores AC e os redutores de velocidade conduzem o alimentador de pinça e o nivelador de cinco rolos e o tensor de cinco rolos, enquanto os motores DC e os redutores de velocidade conduzem o slitter e o recoiler.
9- Controle elétrico da máquina de corte de bobinas: controlador de velocidade Parker Eurotherm 590 + comando PLC.


Processo de trabalho:
Carregamento da bobina  Descarregador de mandril duplo  Alimentação da cabeça da bobina, prensagem e escavação  Alimentação por pinça de rolos duplos five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Parâmetro técnico principal

Material das bobinas: aço carbono HR/CR, tal como Q235, chapa galvanizada, chapa de aço colorido, etc.
Espessura da tira: (4~16) mm
Largura da faixa de corte de bobinas metálicas: 800~2200mm
Máquina de cortar bobinas Max.peso da bobina: 40000kgs

Diâmetro dos rolos de nivelamento e de tensão: Φ230
Diâmetro do eixo de corte: Φ360

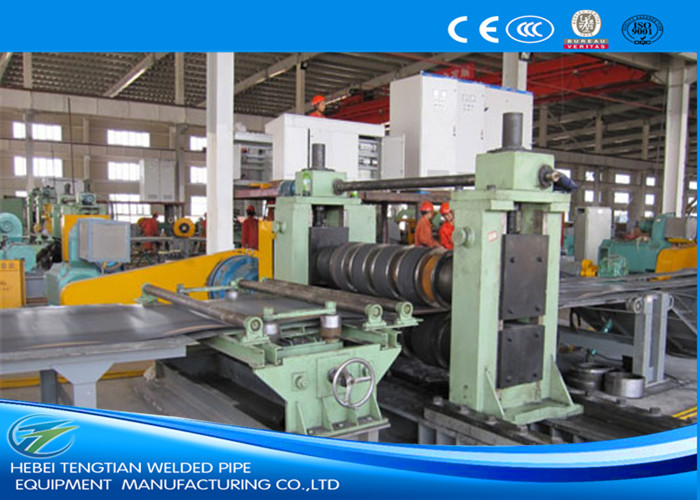

Cortadores de disco de corte de bobinas metálicas: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diâmetro do bloco de retrocesso: Φ760 mm
Máquina de corte de bobinas Discos de separação: 65Mn, OD250 x ID110 x T10/20mm
Motores de corrente contínua para cortador e retroiler: 200 kW, 250 kW.
Velocidade de corte: (0~30) m/min, ajustável

Máquina de linha de corte é geralmente ser personalizado de acordo com os requisitos do cliente, desde que você forneça parâmetros e requisitos para nós,E então nós projetamos para você um esquema de equipamento de máquinas adequado.
