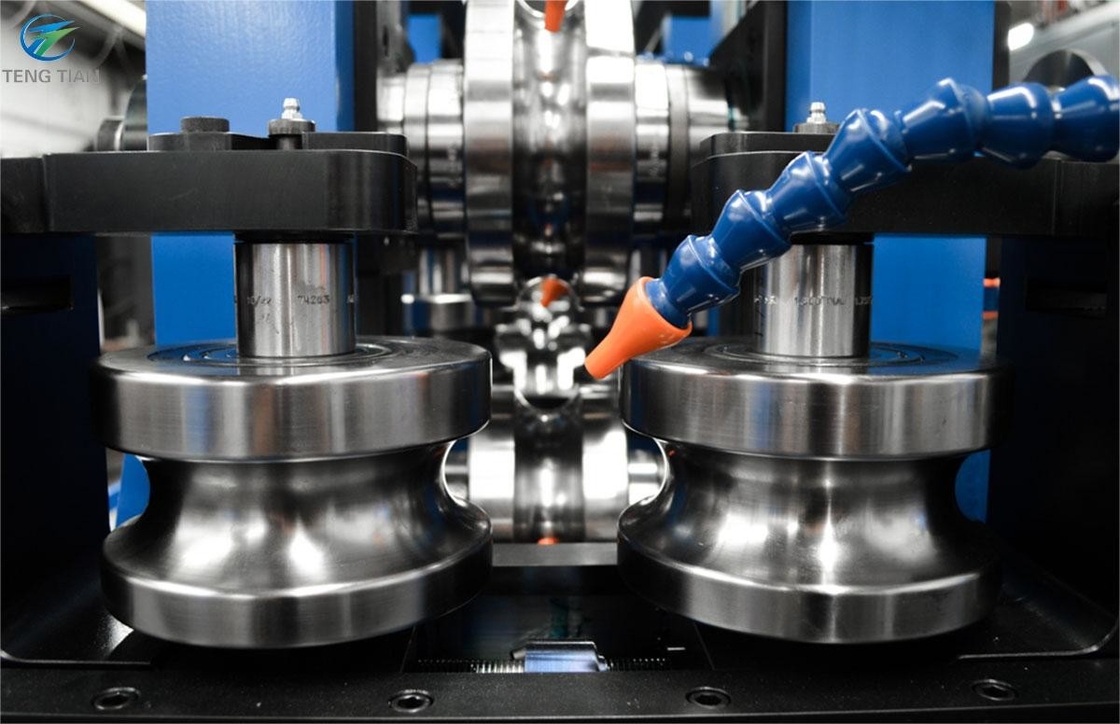

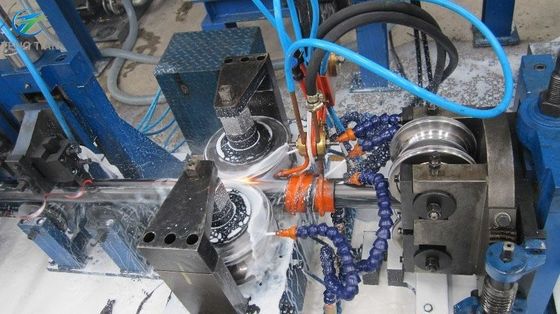

Máquina de fabricação de tubos de aço semiautomática de 2,5 kW

Equipamento auxiliar de máquinas de fabricação de tubos de aço

Máquinas de embalagem de tubos de açoÉ usado para recolher, empilhar tubos de aço em 6 ou 4 ângulos, e agrupar automaticamente.A nossa linha de embalagem pode melhorar a qualidade dos seus tubos e a eficiência da produção, reduzir os custos e eliminar os potenciais riscos para a segurança.

 Características:

1. Empilhadeira e embalagem automática

2Um tubo de superfície perfeito.

3Menos trabalho, menor força de trabalho

4Função automática, baixo ruído

Parâmetros técnicos:

Procedimento de trabalho:

Os tubos são transportados para a área de embalagem através da tabela de descarga:

1- Tubos que se transformam em máquinas de embalagem:

Os tubos devem ser virados para o dispositivo de transporte da cadeia da máquina de embalagem pelo dispositivo de torneamento de tubos e, em seguida, movidos para a posição de contagem dos tubos;

2.Contagem e empilhamento de tubos:

O sistema tem o programa definido que quantos pedaços de tubos serão necessários em um pacote para diferentes tamanhos,then the system will send order to the machine counting and accumulating the pipes layer by layer until enough pipes are collected；the pipe collecting device will go down the height of one layer when one layer of pipes are collected and pushed to the collecting device；there is also one end alignment device at one end;

3.Transporte de pacotes:

O conjunto completo de tubos será movido para a posição de agrupamento pelo carro transportador, em seguida, o dispositivo de recolha retornará à posição de recolha à espera de um novo conjunto;

4Dispositivo de aglutinação automática:

O dispositivo de aglutinação automática pendente funcionará como o requisito de posição do cinto de aglutinação definido, passo a passo; os progressos são:a máquina de agrupamento irá descer para a posição de agrupamento e entrar em contato com a camada superior dos tubos, o canal de orientação do cinto será fechado, a cabeça de aglutinação irá enviar o cinto, conectando a extremidade do cinto, em seguida, apertando o cinto, dobrando e, em seguida, cortar o cinto;Depois disso, o canal de orientação do cinto se abrirá, a cabeça de agrupamento regressará à posição original e preparará o próximo agrupamento;

Os tubos em conjunto serão transportados para a posição de armazenamento pelo dispositivo de transporte da cadeia de armazenamento, o carro de transporte retornará e esperará o próximo pacote;

5. Armazenamento:

A área de armazenagem irá armazenar três feixes e será movida para a área de tubulações acabadas pelo guindaste;

Ciclismo: todo o processo será controlado pelo PLC industrial automaticamente, também tem a função de controle manual e automático para garantir a produção contínua e durabilidade de trabalho.
