Introdução:

Uma vez que a espessura das tiras de bobina é proporcional à capacidade das linhas de corte de chapa, a maior espessura das bobinas mestras precisa dos modelos maiores de máquinas de corte de bobina.Podemos classificar as linhas de corte em três grupos de acordo com a diferença de espessura, ou seja, linha de corte de chapas finas, máquina de corte de bobinas de espessura média e cortadora de bobinas de metal de espessura.

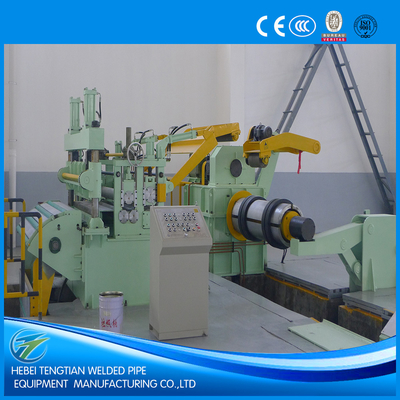

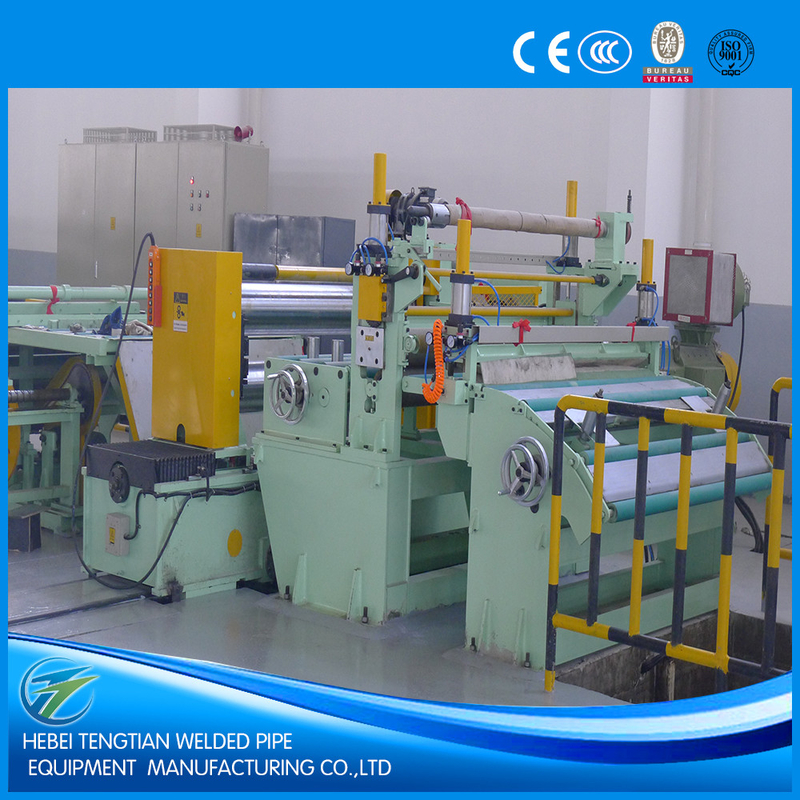

Esta linha de corte de chapas finas, também chamada de cortadora de bobinas metálicas, é uma espécie de linha de produção para quebrar bobinas principais em bobinas menores de uma largura específica.A linha de corte de folhas finas é feita de carro de carregamento de bobina, descolagem de mandril único, alimentação e embalagem de ponta de bobina, alimentação de pinçagem de rolos duplos, nivelamento de três rolos, corte de ponta, alinhamento de tiras, corte de disco, enrolamento de sucata, acumulador de buracos,pré-separador, tensão, recuo, carro em espiral, controle hidráulico e controle elétrico.
A linha de corte de folhas finas é adequada para espessuras de tiras de bobina (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm e (0,4-4) mm; enquanto a largura da tira é variável: 600 mm. 1000 mm, 1250 mm, 1600 mm, 1800 mm e assim por diante.

Vantagens e características da nossa máquina de corte de bobinas de aço:

1. Cada linha de produção (linha de corte de folha fina) é projetada e feita estritamente de acordo com os requisitos do cliente.certificando-se de que todo o cortador de bobina de metal seja compacto, suave, sólida e fácil de operar.
2. As bobinas finas diferem em peso da bobina, quando o peso máximo da bobina é pequeno, geralmente é adotado um descolador de mandril único (cantilever) para o cortador de bobinas metálicas; quando o peso máximo da bobina é de até 25Tons,É adequado utilizar um descolador de mandril duplo para a máquina de corte de bobinas.
3O cliente geralmente precisa de tiras finas estreitas em alta precisão de corte.etc. para garantir a precisão de corte em espessura fina.
4Quando se trata de aço inoxidável, aço galvanizado, rolos de aço colorido, tomamos medidas delicadas como rolos de borracha, placas de transmissão suaves para proteger a superfície perfeita da folha sem lesões.
5Temos uma vantagem óbvia na concepção e produção de sistemas hidráulicos para esta linha de corte de chapas finas.
6.Sempre escolhemos bons fornecedores de peças hidráulicas, motores, redutores de velocidade, peças elétricas..
7Controlamos rigorosamente cada link do processo de produção, desde a compra de materiais, à soldagem, usinagem, endurecimento e moagem, à montagem, à pintura.Podemos garantir uma boa qualidade de corte de bobina de metal.
8Podemos fornecer a mesma máquina de corte de bobinas de qualidade a preços mais baratos porque somos bons na gestão de custos de produção.
9Normalmente, adotamos o motor de corrente contínua e o condutor de corrente contínua Eurotherm 590 devido às suas vantagens de funcionamento estável e grande torque.
10A segurança da operação é assegurada por indicações claras na linha de corte de chapas finas, dispositivos de segurança, tais como paragem de emergência, etc.

Processo de trabalho:

Carregamento da bobina  Descarregador de mandril duplo  Alimentação da cabeça da bobina, prensagem e escavação  Alimentação por pinça de rolos duplos five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Parâmetro técnico principal
Material das bobinas: aço carbono, aço inoxidável, chapa galvanizada, chapa de aço colorido
Espessura da tira: (0,3-3) mm
Largura máxima da faixa: 1300 mm
Diâmetro interno das bobinas: ≥ Φ508 mm
Diâmetro exterior das bobinas: Φ1800 mm
Peso máximo da bobina: 15000 kg
Motor de cisalhamento: motor CC de 75 kW
Eje de corte: Ф205 x 1400 mm
Facas de disco no eixo de corte: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Disco de separação: ID75 x OD180mm x 6mm, 65Mn
A tensão é fornecida pela tira que passa através da lã de fricção envolvendo placas de madeira.
Bloco de enrolamento: Ф508 x 1400 mm
Motor de recirculação: motor de CC de 110 kW
Controlo elétrico: gabinete do condutor Eurotherm 590 DC e painéis de controlo.
Velocidade de corte: máximo 100 m/min, ajustável.
