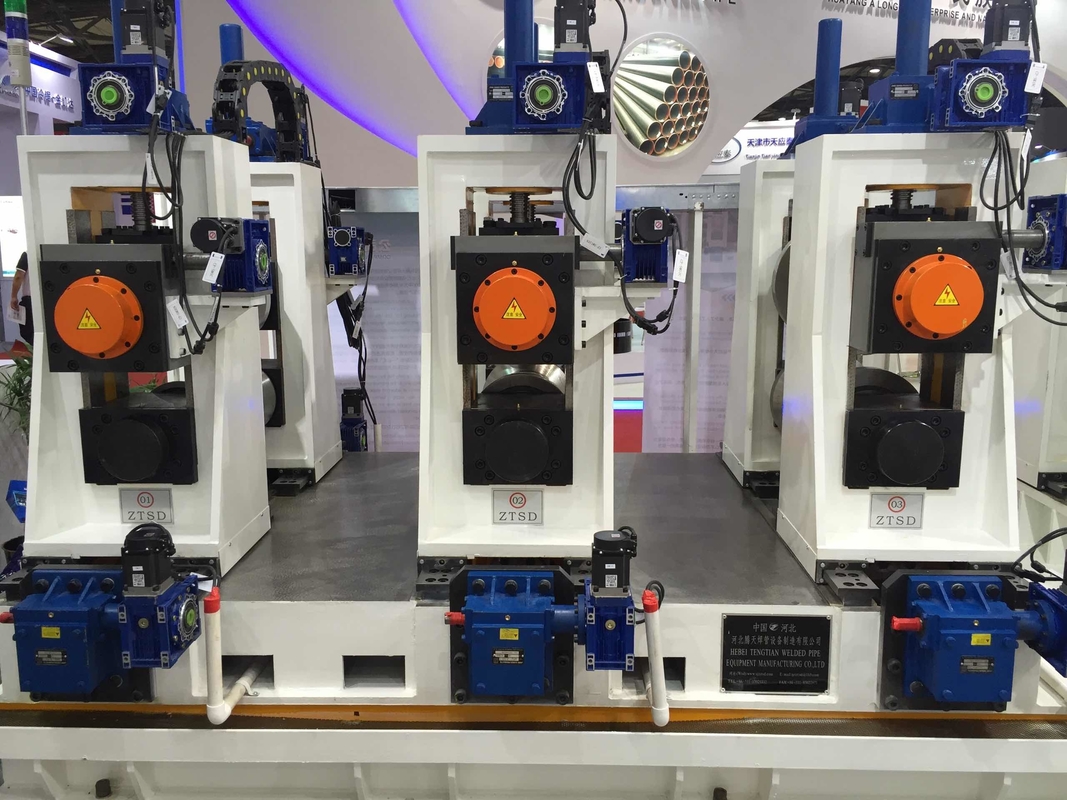

PLC Control Carbon Pipe FFX Forming Full Automatic SS Square Tube Mill (Ferramenta de tubos de carbono FFX de forma automática)

PLC Control Carbon Pipe FFX Forming Full Automatic SS Square Tube Mill (Ferramenta de tubos de carbono FFX de forma automática)

Descrição do equipamento

Máquina de moldagem de tubos de aço carbono controlada por PLC
é o primeiroFabricação de tubos totalmente automáticaMáquina na Chinapara atender às exigências do mercado internacional, de acordo com a nossa empresa LW série unidade combinada com FF tecnologia de formação, desenvolveu o automático quadrado e retangular equipamento de tubos.A máquina de fabricação de tubos pode produzir uma certa especificação de abertura de aço de dobra a frioA máquina de fabricação de aço é usada para cortar os tubos de aço, o nível de incisão fora, suave,sem borboleta, escala com alta precisão.

A máquina de tubulação

1. Em um período muito curto de tempo para terminar o ajuste do rolo
2. produzindo as diferentes especificações do tubo, apenas precisa de ajustar
3.reduzir o número de trabalhadores, reduzir os custos da mão-de-obra
4. melhorar a vida útil dos equipamentos.
5A máquina pode ser reparada sozinha.

Máquina de fabricação de tubos soldados consiste nas seguintes partes:

1- Formar peças: Consiste em sete suportes horizontais, quatro suportes vazios, quatro suportes verticais e um suportes de alimentação.
2. Partes de solda: consiste na solda de cinco rolos de rolos de extrusão, dois quadros de rack de raspagem de cicatrizes e um quadro de rack de polir
3. Peças de afiar: composto por quatro quadros de quatro suportes de rolos
4Parte de controlo eléctrico: controlada por comando PLC de vários pontos

Processo de produção

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Especificações:

Matérias primas:Aço de baixo carbono e aço de baixa liga para construção,σb≤580Mpa σs≤380Mpa
Largura da faixa de aço:320-800 mm
Espessura das tiras de aço:30,0-12,7 mm
Diâmetro interno da fita de aço:φ480-580 mm
Diâmetro externo de tiras de aço:φ800-1800 mm
Peso da bobina de aço (máximo):12 t
Matéria-prima em nome da classe de aço:Q195-Q345,SPHC
Normas de qualidade das matérias-primas::Principalmente em normas GB, peças com JIS,DIN
Espessura ((Max):5.0 mm,espessura 1,5 mm
Principais especificações do produto
Tubo quadrado 80×80 ¢ 200×200 ((qualquer tamanho nesta faixa)
Rectangular 80×120-120×280 (qualquer tamanho nesta faixa), tubo retangular todos adotam o tipo de formação vertical
Espessura da parede:3.0-12.7 mm
Duração:4-12 m
Direção de alimentação da unidade:esquerda ou direita (de frente para o lado de operação)
Elevação da linha de rolamento:+900 mm
Velocidade de formação:10-40 m/min
Motor principal:Motor de conversão de frequência 22KW×2
