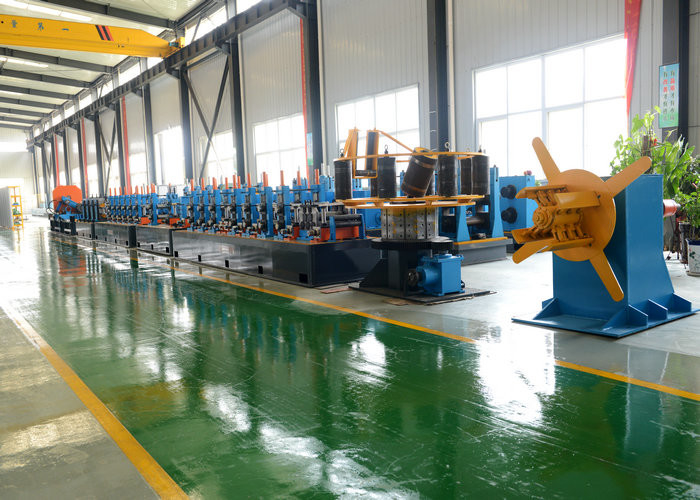

Máquina de Tubos de Alta Frequência 25-76mm Aço Carbono 50m/min

Esta Máquina de Tubos é projetada para produzir tubos soldados de costura reta de alta frequência Φ19-Φ76mm, δ0.7-3.0 mm, incluindo tubos quadrados e tubos de formato especial correspondentes. A configuração completa do equipamento varia de desbobinador a serra de corte de comprimento fixo, com velocidade de laminação ajustável com base no diâmetro do tubo e na espessura da parede.

• Tira de aço laminada a quente e a frio, galvanizada (conforme normas GB700-88 ou GB1591-88)
• Tipos de materiais: Aço de baixo carbono, aço de baixa liga com δs≤345Mpa, δb≤610Mpa

Matéria-prima (bobina de aço) → desbobinamento → cisalhamento e soldagem → acumulador → nivelamento sem energia → formação de fresagem → soldagem de alta frequência → estrutura de rebarbação → unidade de resfriamento → unidade de dimensionamento → endireitamento bruto → corte de comprimento fixo → mesa de saída

• Local do equipamento mecânico: 45m × 4.5m (comprimento × largura)
• Local do equipamento elétrico: 5m × 4m (comprimento × largura)
• Base de fundação da unidade da máquina (conforme desenho do fornecedor)
• Dois conjuntos de pontes rolantes de 5 toneladas ou 10 toneladas
• Conexão de alimentação
• Lâminas de serra de rastreamento (quantidade determinada pelo cliente)
• Barras magnéticas para tubos de soldagem (tamanho com base nas dimensões do tubo)
• Uma bomba de alta pressão de Φ3", 6m para a bancada da máquina de soldagem
• Tanque de água de resfriamento (25m³ com tubos, medidor de pressão e válvulas)
• Circuito elétrico completo da unidade da máquina
• Sala de alta frequência (instalação no solo ou sótão)
• Compressor de ar (1 conjunto)
• Equipamento de elevação para instalação (peso máximo da peça: 8 toneladas)

Garantimos a qualidade de nossas máquinas por um ano após a instalação e depuração bem-sucedidas. Quaisquer problemas de qualidade resultantes de projeto ou fabricação serão resolvidos às nossas custas (excluindo fatores humanos e componentes vulneráveis).

• A fábrica enviará 1-2 engenheiros técnicos para instalação e teste
• As responsabilidades do comprador incluem:
  • Preparar o local do equipamento e a fundação
  • Fornecer equipamentos e materiais de instalação
  • Organizar a mão de obra
  • Garantir as conexões de alimentação, água e gás

• Requisitos de espaço para instalação da máquina
• Conexão de alimentação ao banco de controle
• Fornecimento de ar: compressor de 1,5 metros cúbicos/minuto
• Conexão de fornecimento de água à estação da máquina
