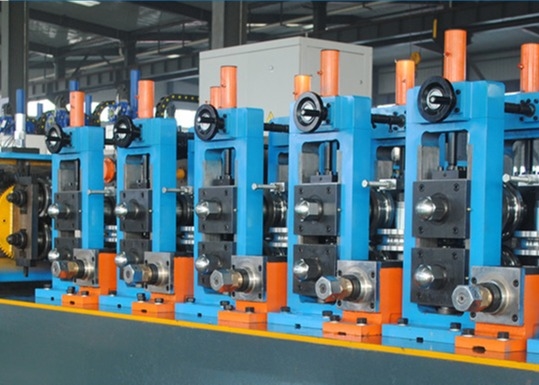

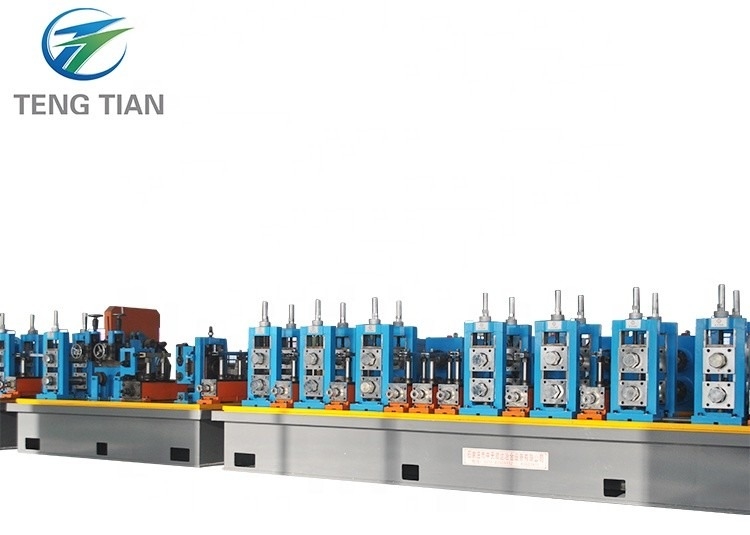

Máquina de fabricação de tubos de aço HRC a frio 80m/min Linha de produção

A Máquina de Fabricação de Tubos de Aço HRC com Serra Fria, Linha de Produção 80m/Min, fabrica tubos redondos de Φ12mm-Φ32mm com espessura de 0,5mm-2,0mm a partir de tiras de bobinas laminadas a frio e a quente. O processo inclui a formação de peças tubulares não fechadas, soldagem em tubos usando soldagem por alta frequência, resfriamento, dimensionamento/modelagem e corte em comprimentos medidos.

• Alta precisão: Salto do rolo de nível 0,01, folga da estrutura e do deslizamento ≤0,02, grau vertical da estrutura ≤0,05, grau paralelo de cada estrutura ≤0,1, erro de diâmetro e arredondamento do tubo de aço ≤0,08
• Incorpora tecnologia japonesa para requisitos de alta precisão
• Ajuste de engrenagem sem-fim e rosca programável para operação precisa e eficiente em termos de energia
• Raspador ajustável 3D com capacidade de rotação de ±20°
• O sistema quadrado de empuxo da cabeça turca reduz o peso do molde, mantendo a formação estável e o ângulo R uniforme
• Blocos de amortecimento de nylon reduzem o impacto no eixo e no rolamento

• Matéria-Prima: HRC, CRC, Aço Galvanizado
• Faixa de Produção: Diâmetro Φ12mm-Φ32mm, espessura de 0,5mm-2,0mm
• Soldador H.F.: Soldador de Alta Frequência de Estado Sólido GGP150Kw
• Velocidade da Linha: Máx. 120m/min
• Comprimento do Tubo: 4-12m
• Precisão de Corte: ±3mm
• Capacidade elétrica instalada: aprox. 300KW
• Tamanho de toda a linha: cerca de 50×5m

• Rolar para cima
• Desenrolar
• Achatamento
• Cisalhamento de extremidades e soldagem de topo
• Acumulador
• Formação
• Soldagem por indução de alta frequência
• Remoção de rebarbas externas
• Resfriamento
• Dimensionamento
• Corte
• Verificação e Coleta
• Acessando o Armazém
