Linha de Produção de Tubos de Aço ERW para Tubos Redondos, Quadrados e Retangulares

Name: Linha de Produção de Tubos de Aço ERW para Tubos Redondos, Quadrados e Retangulares
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	CHINA
Marca:	Tengtian
Certificação:	CE / ISO
Número do modelo:	HG273

Informações pormenorizadas

Lugar de origem:

CHINA

Marca:

Tengtian

Certificação:

CE / ISO

Número do modelo:

HG273

Método de formação:

Linha de produção de tubos de aço ERW A unidade de alimentação de cinturão de aço

Peso da bobina:

15000KG

Soldadores de alta frequência:

600 kW

Redondo:

Φ89-273 mm

Quadrado:

70*70-200*200 mm

Velocidade de solda:

Máximo 50m/min

Retangular:

80*60-300*100 mm

Grossura:

1.5-8mm

Destacar:

High Light

Destacar:

linha de produção da tubulação de aço do diâmetro de 60mm

linha de produção da tubulação de aço do diâmetro de 20mm

o hf soldou a linha de produção da tubulação

Informações de negociação

Quantidade de ordem mínima:

1 grupo

Preço:

$100000 to $1 million

Detalhes da embalagem:

Embalagem especial da exportação, e fixado no recipiente

Tempo de entrega:

6 meses

Termos de pagamento:

T/t, l/c

Habilidade da fonte:

100 grupos/ano

Descrição do produto

Linha de produção de tubos de aço ERW - Unidade de alimentação de cinto de aço

Especificações do produto

Método de moldagem	Linha de produção de tubos de aço ERW A unidade de alimentação de cinturão de aço
Peso da bobina	15000 kg
Soldadores de alta frequência	600 kW
Faixa de tubos redondos	Φ89-273 mm
Faixa de tubos quadrados	7070-200200 mm
Velocidade de solda	Máximo 50 m/min
Faixa de tubos retangulares	8060-300100 mm
Faixa de espessura	1.5-8mm

Parâmetros técnicos

Requisitos materiais

O aço em tiras deve cumprir a norma YB189-64
Compatível com aço de baixo carbono e aço de baixa liga (δb≤520Mpa; δs≤340Mpa)
Especificações da bobina: diâmetro interno Φ508-Φ610 mm, diâmetro externo Φ1000-Φ2000 mm

Requisitos de energia

Potência total de máquinas e electrónica: ~ 1200 kW
Soldador de alta frequência: 600 kW
Ar comprimido: 6 m3/m a 0,4-0,6 Mpa

Processo de produção

O processo de fabrico completo inclui:

De aço de tira para bobina
Descolagem e endireitação
Aplanamento e soldadura de extremidades
Armazenamento e moldagem de materiais
Soldadura, arrefecimento e dimensionamento
Cortes e embalagens de precisão

Capacidades de processamento

Tubos redondos:Φ89-273 mm
Tubos quadrados:70*70-200*200 mm
Tubos retangulares:80*60-300*100 mm
Intervalo de espessura:1.5-8mm
Velocidade máxima de produção:50 m/min

Principais componentes

- Não, não.	Componente	Quantidade	Unidade
1	Carrinho de bobina	1	Peça
2	Descolagem	1	Peça
3	Unidade de endireitamento	1	Peça
4	Unidade de aplanamento	1	Peça
5	Tesoureiro e soldador de nádegas	1	Peça
6	Acumulador espiral horizontal 6M	1	Peça
7	Formação e dimensionamento	1	Peça
8	Serra de moagem	1	Peça
9	Máquina automática de paletização de tubos de aço	1	Peça
10	Soldadora H.F. de 600 kW	1	Conjunto

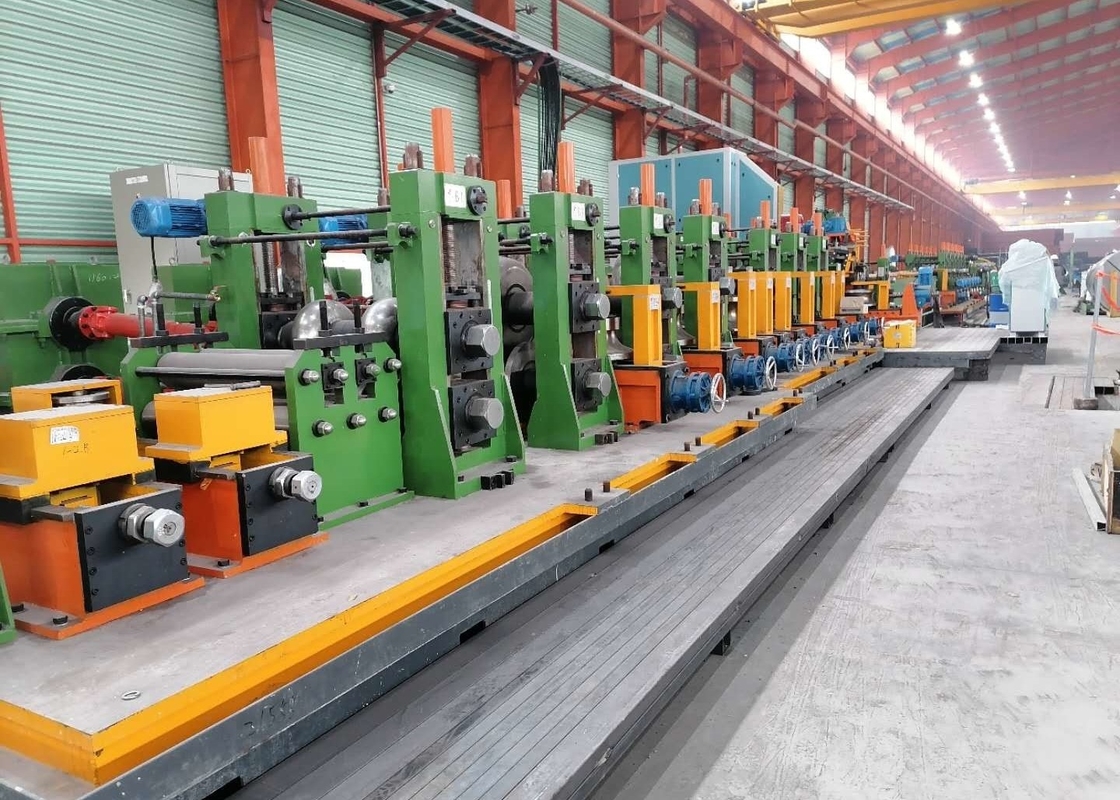

Imagens do produto

Modelos disponíveis

Modelo	Intervalo de diâmetro	Espessura do tubo	Velocidade de moldagem	Potência do motor	Área mecânica
HG20	8-20MM	0.3-1MM	30-120 m/min	55 kW	7×50 m3
HG32	12-32MM	0.3-2.0MM	30-120 m/min	75 kW	7×50 m3
HG50	16 a 50 mm	0.8-2.5 mm	30 a 110 m/min	110 kW	7×60 m3
HG60	20 a 60 mm	0.8-3MM	30-100 m/min	132 kW	7 × 65 m3
HG76	12-76MM	1 a 3 mm	30-100 m/min	320 kW	8×80 m3

Os nossos serviços

Instalação no local e formação do operador pelos nossos engenheiros
Garantia de qualidade de um ano com serviço de reparação ao longo da vida
Apoio pré-venda e pós-venda abrangente
Serviços de concepção de produção
Opção de apoio de engenheiros prolongado (de vários meses a 1 ano)
Projeto completo de produção de tubos de aço inoxidável/aço carbono
Responsável pelas disposições relativas ao carregamento e ao transporte marítimo
