Detalhes do produto:
Condições de Pagamento e Envio:
|
| Método de moldagem: | Linha de produção de tubos de aço ERW A unidade de alimentação de cinturão de aço | Peso da bobina: | 15000kg |
|---|---|---|---|
| Soldadores de alta frequência: | 600 kW | Rondas: | Φ89-273 mm |
| Quadrado: | 70*70-200*200 mm | Velocidade de solda: | 50m/min máximo |
| Rectangular: | 80*60-300*100 mm | Espessura: | 1.5-8mm |
| Destacar: | linha de produção da tubulação de aço do diâmetro de 60mm,linha de produção da tubulação de aço do diâmetro de 20mm,o hf soldou a linha de produção da tubulação |
||
1Parâmetro básico
(1) Aço em tiras
Deve ser exigido cumprir o padrão YB189-64.
(2) aço de baixo carbono, aço de baixa liga; δb≤520Mpa; δs≤340Mpa
(3) Bobina de desvio
Diâmetro interno Φ508-Φ610 mm
Diâmetro externo Φ1000-Φ2000 mm
Peso da bobina ≤ 15000 kg
(4) Máquinas e electrónica: cerca de 1200 kW.
Soldadora de alta frequência:600KW
(5) Capacidade de ar a pressão:6m3/m,0.4-0.6Mpa
(6)Oficina e energia elétrica:
Deve ser superior a 6M para trabalhar oficina da montagem da linha de moagem de tubos de alta frequência, ou seja, a distância é do chão para a máquina de transferência do céu, o span oficina é 18 M, comprimento 120 M,Máquinas de reboque colocadas, incluindo as de 15 e 10 toneladas.
2Processo de trabalho:
Aço de tira para bobina→descoil →end straightener→flattener→shear welder→storage material unit →forming,welding,cooling, sizing →precise pipe length size,cutting →package.
3. Capacidade de processamento do equipamento:
Rodada: Φ89-2.73mm;
Quadrado: 70*70-200*200 mm
Rectangular:80*60-300*100 mm
Espessura:1.5-8mm
Max. Velocidade de produção: Max. - O quê?50m/min
Principais partes:
| - Não, não. | Nome | Quantidade | Unidade |
| 1 | Carrinho de bobina | 1 | Peça |
| 2 | Descolagem | 1 | Peça |
| 3 | Unidade de endireitamento | 1 | pedaço |
| 4 | Unidade de aplanamento | 1 | pedaço |
| 5 | Tesoureiro e soldador de nádegas | 1 | Peça |
| 6 | Acumulador espiral horizontal 6M | 1 | Peça |

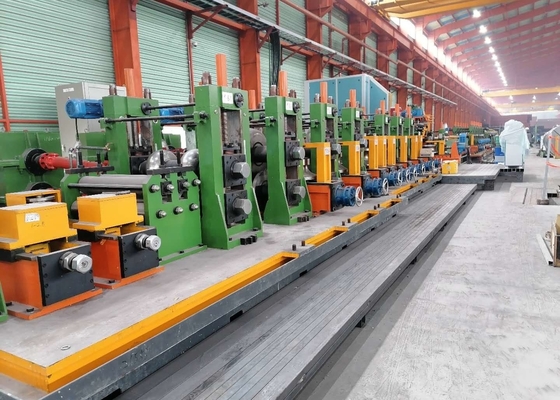

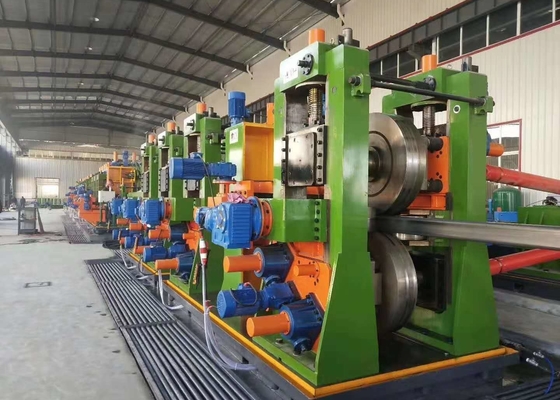

| 7 | Formação e dimensionamento | 1 | Peça |
| 8 | Serra de moagem | 1 | Peça |
| 9 | Máquina automática de paletização de tubos de aço | 1 | Peça |
| 10 | Soldadora H.F. de 600 kW | 1 | Conjunto |
| 11 | Estação hidráulica da secção de entrada | 1 | Conjunto |
| 12 | Rolhas de trânsito | 24 | m |
Moinho de tubos ERW Outro modelo
| Modelo | Intervalo de diâmetro | Espessura do tubo | Velocidade de moldagem ((m/min) | Potência do motor ((KW) | Área mecânica (m3) |
| HG20 | 8-20MM | 0.3-1MM | 30 a 120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30 a 120 | 75 | 7×50 |
| HG50 | 16 a 50 mm | 0.8-2.5 mm | 30 a 110 | 110 | 7×60 |
| HG60 | 20 a 60 mm | 0.8-3MM | 30 a 100 | 132 | 7×65 |
| HG76 | 12-76MM | 1 a 3 mm | 30 a 100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30 a 80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | 30 a 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8MM | 20 a 40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15 a 30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10 a 30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4 a 16 mm | 8 a 25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8 a 20 | 2000 | 21×180 |
Os nossos serviços
1.) Enviaremos o engenheiro para a instalação e treinamento de seus trabalhadores como operar esta máquina de forma correta.
2Equipa de Garantia
Garantia de qualidade de um ano, reparação de garantia de vida.Após o período de garantia da qualidade, cobram apenas o custo das peças sobressalentes.
3) Fornecemos o serviço pré-venda e pós-venda.
Serviço de pré-venda: concepção do workshop e concepção da produção
Serviço pós-venda: instalação e formação, e o engenheiro qualificado para trabalhar.
4) Também podemos enviar o engenheiro trabalhando para você serval meses ou 1 ano. O engenheiro irá ajudá-lo a melhorar a produção, reduzir o desperdício e diminuir o custo.
5) Fornecemos o serviço de pré-venda-Desenho para todo o projeto de fabricação de tubos de aço inoxidável/tubos de aço carbono.
6Nós seremos responsáveis pelo carregamento e transporte.
