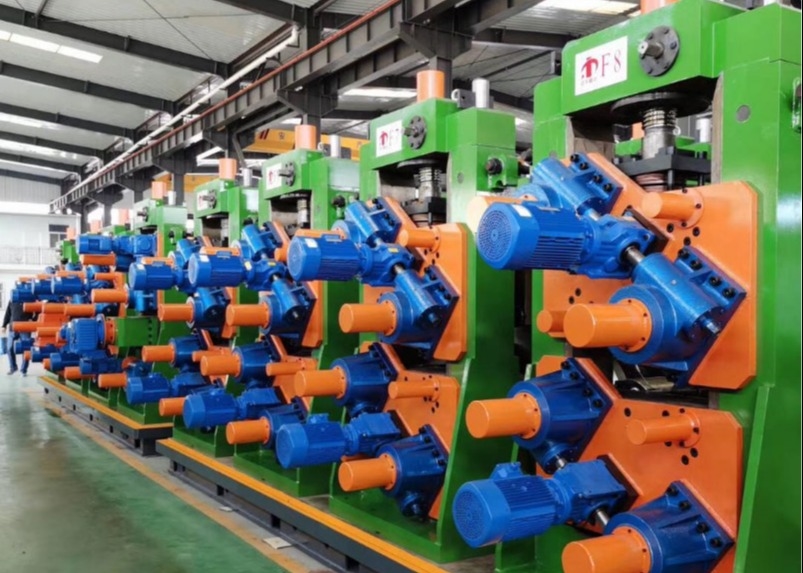

Tubo de aço ERW de 16mm totalmente automático para tubos quadrados de 80x80-200x200mm

A linha de produção de tubos soldados de alta frequência de alta precisão F200x200 produz tubos quadrados que variam de 80x80-200x200mm com espessura de 3-16mm.Esta linha de produção incorpora elementos de design inovadores de equipamentos nacionais e internacionais, com controlo completo por PC/computador para tecnologia avançada, operação e manutenção convenientes, de acordo com os padrões internacionais.

• A capacidade de ajuste rápido dos rolos reduz significativamente o tempo de mudança do produto, melhorando a eficiência e reduzindo os custos de produção
• Utiliza moldes combinados que permitem a produção de diferentes especificações de tubos através de ajuste em vez de substituição, alcançando mais de 90% de economia de rolos
• Ajustes motorizados minimizam a entrada de ferramentas e danos ao equipamento durante as mudanças de rolos, prolongando a vida útil do equipamento
• A estrutura do rolo composto muda o contato de linha para ponto, reduzindo o desgaste e prolongando a vida útil do rolo

• Material: Lâmina de aço laminada a quente ou laminada a frio (conforme às normas GB700-88, GB1591-88)
• Tipo de material: aço com baixo teor de carbono, aço ligado com baixo teor de carbono
• Resistência ao rendimento: σs≤345Mpa
• Resistência à tração: σb≤560 Mpa
• Espessura da fita: 3-16 mm (GB708-88)
• Largura da faixa de aço: 270-800 mm (± 0,2 mm)
• Diâmetro interno da bobina de aço: Φ508-Φ760mm
• Diâmetro exterior da bobina de aço: Φ1100-Φ2000mm
• Peso máximo da bobina: 16TON

• Tamanho do tubo quadrado: 80x80-200x200mm
• Espessura do produto: 3-16 mm
• Comprimento: 4-12M
• Velocidade de produção: 10-30 m/min
• Fornecimento de energia: 380 V 50 Hz 3 FASE

1. Carregamento de matérias-primas (banda)
2. Descolagem
3. Cortar e soldar
4. Alimentação
5. Armazenamento de materiais
6. Nivelação passiva
7. Formar e laminar
8. Soldadura de alta frequência
9. Remover a borla da solda
10. Refrigeração
11. Dimensão
12. Limpeza grosseira
13. Cortes de comprimento
14. Coleção
