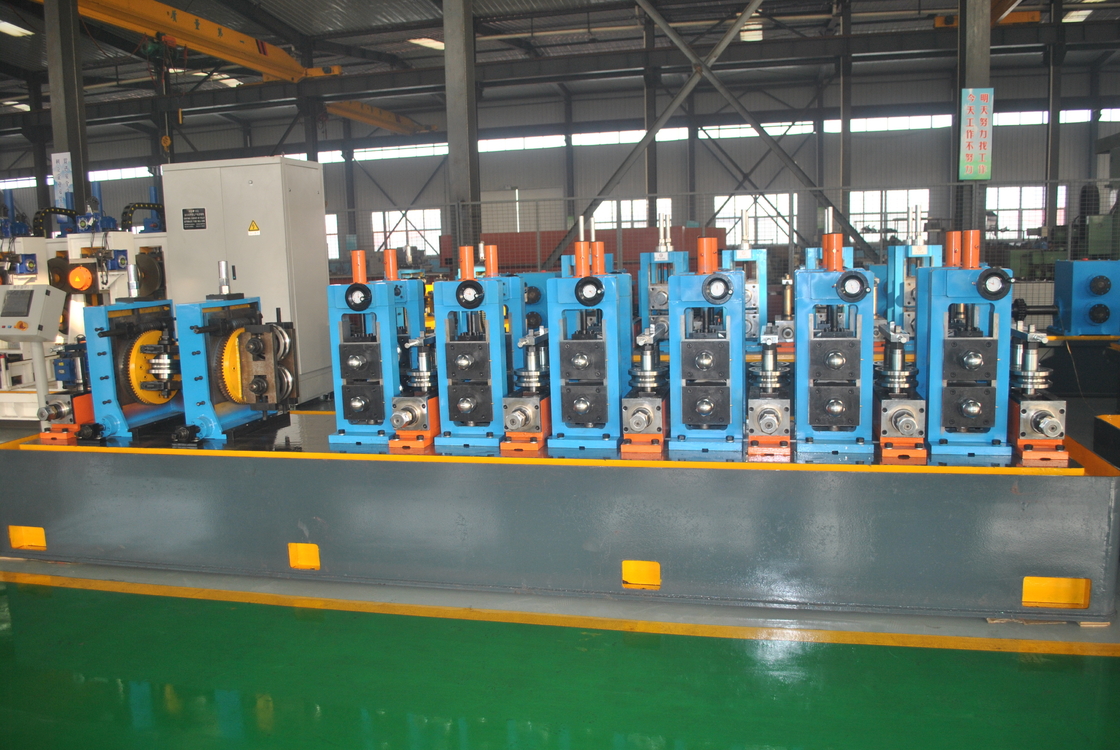

Moinho de tubos de alta frequência soldado para gás e água 50 m/min
Especificações do produto
| Atributo |
Valor |
| Resistência à tração da matéria-prima |
σb≤500 Mpa |
| Espessura |
3-9 mm |
| Max. Velocidade de produção |
20 ̊50 m/min |
| Comprimento fixo de corte |
8 a 12 m |
| Faixa de tamanhos dos tubos |
F114-219 mm |
| Garantia |
Um ano |
| Tipo de solda |
Soldadura de Alta Frequência |
Descrição do produto
A linha HG219 de fundição de tubos soldados de alta frequência produz tubos redondos (diâmetro φ114-219 mm,espessura 3-9mm) com excelente qualidade de usinagem e montagem de alta precisão através de um design avançado de passagem de rolagem.
Características do projeto
- Melhoria do desempenho operacional e de produção
- Melhoria do ambiente e segurança operacionais
- Aumento da estabilidade do produto
- Maior produtividade
- Redução dos custos do rolo
A linha de produção HG219 utiliza um projeto de buraco de duplo raio para alcançar esses benefícios, mantendo uma alta eficiência.
Especificações do material
Materiais:Aço de baixo carbono e aço de baixa liga para construção
Propriedades mecânicas:Estimativa de desempenho
Largura da faixa:357 ∼ 688 mm
Espessura da faixa:1.5·6.0 mm
de aço, com um diâmetro não superior a 50 mmDiâmetro interno: φ508·φ610 mm, Diâmetro externo: φ1000·φ2000 mm
Peso da bobina:≤ 12T
Principais especificações dos produtos para tubos de solda
Tamanho do tubo:Rondas: φ114·φ219 mm
Espessura da parede:3 ‰ 9 mm
Duração de corte fixa:8 ̊12 m
Precisão de corte de tubos:± 1,5 mm
Velocidade de formação:20 ̊50 m/min
Fornecimento de energia, água e ar
Potência:1200KW, 380V/50Hz/3fases
Água de arrefecimento de circulação:Fluxo: 30 T/h ¥40 T/h, Volume da piscina: 40m3
Ar comprimido:Fluxo: 5 m3/min, Pressão: 5 ̊7 kg/cm2
Requisitos do workshop:15 m de largura, 170 m de comprimento, 5 m de altura
Principais componentes
Carrinho de carga:Capacidade: 12.0T, Potência do motor: 2.2KW
Descolagem
OD da bobina:Φ1000-2000 mm
Identificação da bobina:Φ508-610 mm
Tipo de expansão:Expansão hidráulica
Retalhador
Pressão de processamento:7Mpa
Potência do motor elétrico:2.2 kW
Unidade de aplanamento
Largura:357-688 mm
Espessura:3-9 mm
Potência do motor elétrico:45 kW
Máquinas automáticas de corte e soldadura
Largura da faixa:357-688 mm
De espessura de solda:3-9 mm
Ciclo de trabalho:Max.600 segundos
Formação e dimensionamento
Formação de tubos:Redondo: Φ114-219 mm
Velocidade de formação:Max.50m/min
Número de suportes de formação:Horizontal: 7, Vertical: 9
Sistemas de serra
Serra Voadora:Diâmetro do tubo de corte:Φ114-219mm, precisão:±3mm
Serra de moagem:Precisão do comprimento de corte: ±1,5 mm, controlo: Siemens Simotion D435-2
Soldadora de alta frequência de 800 kW
Potência de saída:Potência > 800 kW
Frequência:100~200KHZ
Potência nominal de CC:800 kW
