Máquina de tubulação de tubos de aço Full Line Roll Pass Design de tubulação de tubos de alta frequência

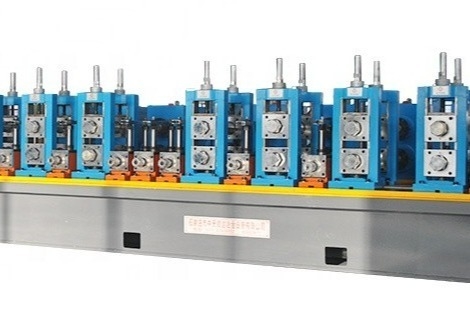

A linha de produção de tubos soldados de alta frequência HG 60 é projetada para produzir tubos soldados de Ф10-Ф38 mm de diâmetro e 1,0-2,3 mm de espessura de parede e tubos quadrados de 8x8-50x50 mm, espessura de 1,0-3,0 mm.Adopção de um projeto de passagem de rolagem, a linha de produção pode fabricar tubos de aço soldados com usinagem de boa qualidade e montagem de alta precisão.
De acordo com a orientação de projeto de melhorar o caráter operacional e o ambiente e o caráter de segurança e produção, reduzindo o custo do rolo para garantir alta eficiência,A linha de produção HG 60 adota o estilo de buraco de duplo raio..
1Parâmetros e especificações principais
| Especificações do material |
Conforme à norma YB189-64 |
| Materiais |
Aço de baixo carbono e aço de baixa liga para construção |
| Propriedades mecânicas |
σb≤ 520Mpa,σs≤ 365 MPa |
| Largura da faixa |
45 a 120 mm |
| Espessura da faixa |
10,0 a 3,0 mm |
| Diâmetro interno das bobinas |
De 480 a 520 mm |
| Diâmetro externo das bobinas |
1000 a 1800 mm |
| Peso da bobina |
≤ 1,5 T |
| Especificação de tubos soldados |
Diâmetro do tubo redondo:φ15-φ38mm 1,0 a 2,3 mm
Tubo quadrado: 15 x 15 a 30 x 30 mm 1,0 a 2,0 mm
|
| Comprimento fixo de corte |
4 a 6 m |
| Precisão de corte de tubos |
0 a 3 mm |
| Velocidade de formação |
20 a 130 m/min |
2. Fluxo do processo
Carregamento da bobina
Descolagem
Cortar e Soldar
Acumuladores espirais horizontais
Formação
Soldadura por HF
Desburo
Refrigeração
Dimensão
Rectificação
Serras de corte a frio
Transmissão
Embalagem
Armazenamento
3Garantia de qualidade e serviço pós venda
Equipamento que chegue ao comprador, pessoal dos serviços técnicos no local, depuração, manutenção, colocação em serviço do equipamento, colocação em serviço, instrução de operação e manutenção,responsável pela formação técnica do pessoal de operação e manutenção dos equipamentos do comprador. utilizados nos utilizadores respeitar as regras, sob equipamento de funcionamento normal, desde 12 meses a partir da data da chegada do equipamento, tais como impacto positivo sobre a qualidade de utilização,Peças danificadas levam ao equipamento não pode funcionar normalmente, a fábrica dará a reparação ou substituição gratuitamente.
