Ferramenta de tubulação soldada de aço carbono 15-60 mm para construção de aço

Detalhes do produto:

Lugar de origem:	China
Marca:	tengtian
Certificação:	BV,CE, ISO9001
Número do modelo:	50

Informações pormenorizadas

Lugar de origem:

China

Marca:

tengtian

Certificação:

BV,CE, ISO9001

Número do modelo:

Nome do produto:

Fabricação de tubos soldados de aço carbono

Cor:

Branco

Comprimento do tubo:

4-8 m

Precisão até ao comprimento:

0-6 milímetros

Material:

Aço de baixo carbono

Diâmetro:

15-60 milímetros

Uso:

Construção de aço

Palavra -chave:

Erw soldou o moinho de tubulação

Destacar:

High Light

Destacar:

Equipamento de Tubos ERW

Equipamento de Tubos de 15-60 Mm

Equipamento de Tubos ERW de Carbono

Informações de negociação

Quantidade de ordem mínima:

1 Conjunto

Preço:

$100000 to $1 million

Detalhes da embalagem:

Enrolamento de película de plástico, caixa de madeira para componentes elétricos

Tempo de entrega:

90 dias

Termos de pagamento:

L/c, t/t

Habilidade da fonte:

26 de cada ano

Descrição do produto

Tubo de aço carbono ERW / Equipamento de laminação de tubos de 15-60 mm

Especificações do Produto

Atributo	Valor
Nome do produto	Tubo de aço carbono ERW
Cor	Branco
Comprimento do tubo	4-8 m
Precisão do comprimento	0-6 mm
Material	Aço de baixo carbono
Diâmetro	15-60 mm
Uso	Construção em aço

Equipamentos Principais e Dados Técnicos

4.1 Desbobinador

Parâmetro	Especificação
Diâmetro interno da bobina, mm	480～600
Diâmetro externo da bobina, mm	Máx. 1800
Largura da tira, mm	45～150
Peso da bobina, máx., toneladas	2
Estrutura	Duplo-arenque
Expansão do tambor	Pneumático
Articulação	Manual

4.2 Soldador de cisalhamento semi-automático

Parâmetro	Especificação
Largura de corte, mm	45～150
Espessura da tira, mm	0.6～3.25
Velocidade de soldagem, m/min	0.59～0.9
Movimentação da tocha	Servomotor CC
Apertar da tira durante a soldagem	Manual
Cisalhamento da tira	Pneumático
Soldagem da tira	Soldador de proteção CO2 CO2
Ajuste para cima e para baixo	Manual

4.3 Conjunto de rolos de pinçamento

Parâmetro	Especificação
Velocidade de alimentação, máx., m/min	300
Subida e descida do rolo de pinçamento	Pneumático
Material do rolo de pinçamento	GCr15
Ensaio do rolo guia de altura	1
Ensaio do rolo guia de entrada	1
Motor, kW	11

4.4 Acumulador de gaiola

Parâmetro	Especificação
Dimensões, m	8×3.5

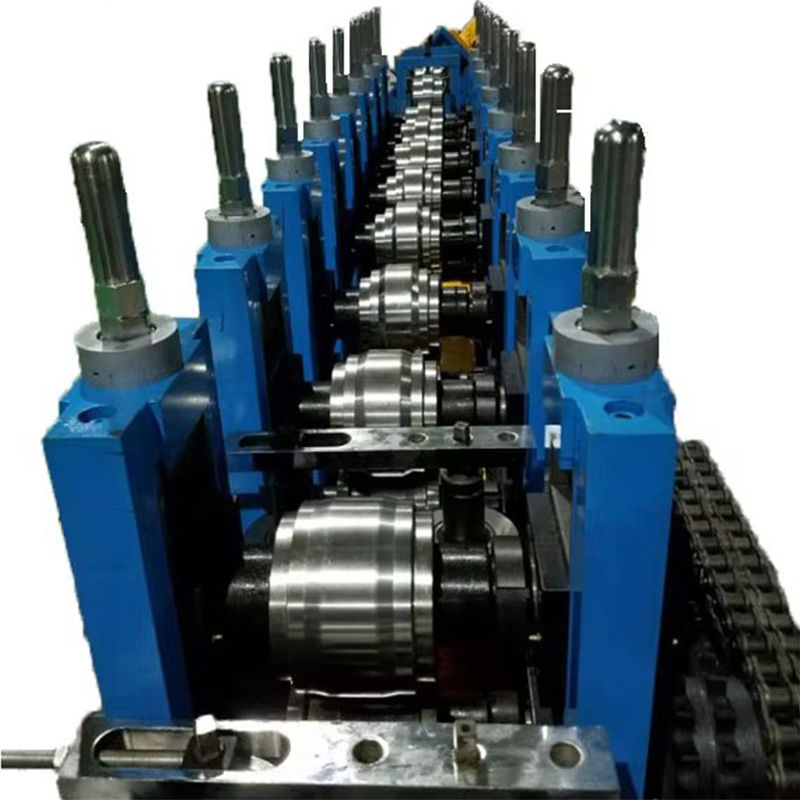

4.5 Laminação de conformação e dimensionamento

Parâmetro	Especificação
Material	Aço de baixo carbono e aço de baixa liga σb≤500Mpa σs≤300Mpa
Diâmetro do tubo, mm	16～50
Espessura da tira, mm	0.6～3.25 (tubo redondo), 0.6～2.5 (tubo quadrado/retangular)
Largura da tira, mm	45～145
Potência do motor principal, kW	2×55
Potência H.F., kW	200KW
Modo de conformação	Conformação por rolo
Suporte	Estilo portal
Velocidade de conformação, m/min	Máx. 80
Guia de entrada	1
Nº de suportes de conformação	Horizontal 6, Vertical 6
Nº de suportes de dimensionamento	Horizontal 6, Vertical 6
Suporte do rolo guia de costura	1
Suporte do rolo de compressão	1
Raspador de rebarbas	2
Zona de resfriamento	1
Diâmetro do eixo do rolo de acionamento, mm	40Cr, Φ55
Diâmetro do eixo do rolo lateral, mm	40Cr, Φ35
Cabeça de turco	Estilo de 4 rolos, 2
Caixa de engrenagens de redução	Caixa de engrenagens cónicas
Sistema de acionamento	BS Euro herm

4.6 Serra voadora

Parâmetro	Especificação
Diâmetro externo do tubo, máx., mm	50
Espessura da parede, máx., mm	3.5
Corte no comprimento, m	4～8
Potência do motor de corte, kW	CA 15
Potência do motor de deslocamento, kW	CC 15
Precisão de corte, mm	0～6
Controle	Computador
