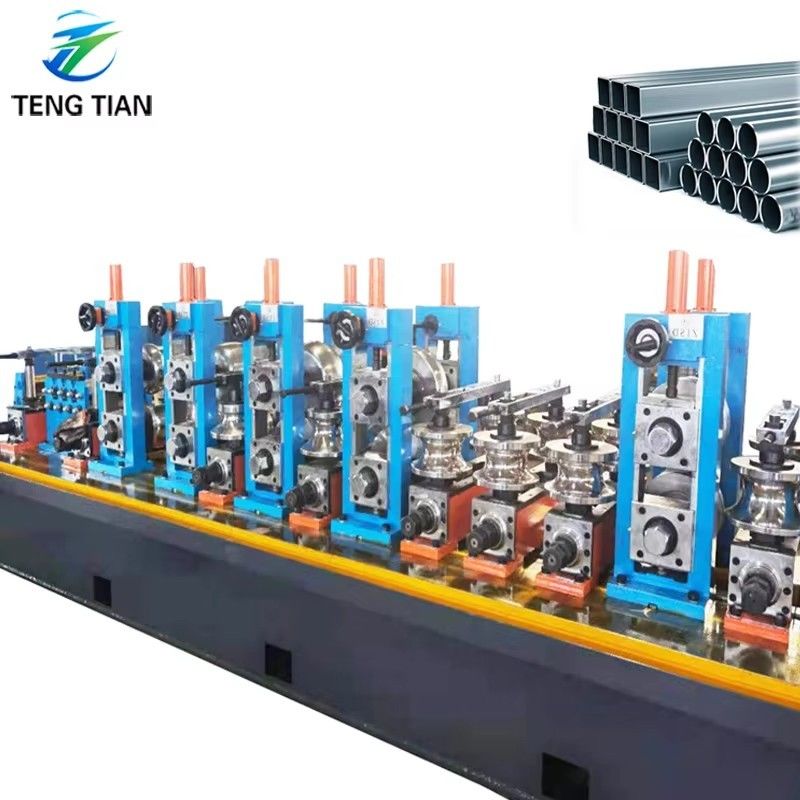

Moinho de tubos de aço carbono totalmente automático de alta frequência
Principais especificações
| Resistência à tração da matéria-prima |
σb≤520 Mpa |
| Faixa de tamanhos dos tubos |
70x70-150x150 mm |
| Espessura |
20,0-10,0 mm |
| Max. Velocidade de produção |
20 ̊50 m/min |
| Sistema de controlo |
PLC |
| Comprimento fixo de corte |
6 a 15 m |
| Garantia |
Um ano |
| Tipo de solda |
Soldadura de Alta Frequência |
Visão geral do produto
A linha de produção de tubos soldados de alta frequência de alta precisão HG254 produz tubos quadrados (70x70-150x150mm) e tubos redondos (φ89-φ190mm) com espessuras que variam de 2,0-10,0mm.Esta linha de produção totalmente automatizada incorpora tecnologia avançada de fontes nacionais e internacionais, com controlo PC/computador para operação e manutenção convenientes.
Especificações técnicas
- Matéria prima:Faixa de aço laminada a quente ou laminada a frio (conforme o GB700-88, GB1591-88)
- Propriedades do material:δs Ponto de rendimento ≤ 345 Mpa, δb Força de tração ≤ 610 Mpa
- Largura da faixa de aço:280-600 mm (± 0,2 mm)
- Dimensões da bobina de aço:Diâmetro interno Φ508mm~Φ760mm, diâmetro externo Φ1200-Φ2000mm
- Peso máximo da bobina:15,000Kg
Processo de produção
Raw material (strip) → Uncoiler → Cutting and Welding → Feeding → Storage material → Passive leveling → Forming rolling → High frequency welding → Remove weld burr → Cooling → Sizing → Coarse straightening → Length cut → Collection
Precisão do produto
Tolerância do diâmetro exterior do tubo: ± 0,1 mm
Equipamento principal
Carrinho de carga:Para o transporte de bobinas de aço (Φ1200-2000 mm) para descolagem
Descolador hidráulico:Manobras de bobinas de até 15 TON com expansão hidráulica
Máquina de cabeça reta:Guia a tira de aço para o nivelador
Máquina de nivelamento por pinça:Cabeça/fim da tira de níveis (motor de 15 kW)
Cremador/soldador semiautomático:Para produção contínua (corte hidráulico)
Acumulador horizontal:Armazenamento de 500-1000 M de fita para operação contínua
Moinho de moldagem e dimensionamento
- Fabricação a partir de matérias têxteis
- Processos de moldagem refinados
- Serviços de fundição, de fundição, de fundição, de fundição, de fundição
- Tabela de água de arrefecimento
- Máquinas de dimensionamento com suportes universais
Soldadora de alta frequência de 600 kW
| Soldadora HF de estado sólido de 600 kW |
1 unidade |
| Armário de retificação de interruptores |
1 |
| Armário de saída do inversor |
1 |
| Consola ((com PLC) |
1 |
| Refrigerador de água |
1 |
Perguntas Frequentes
É fabricante ou empresa comercial?
Somos fabricantes com mais de 20 anos de experiência.
Qual é o tamanho máximo do tubo que você tem mesmo produzir?
Máximo φ630 mm.
Posso visitar a sua linha de máquinas de clientes?
Sim, mas primeiro precisamos de aprovação do nosso cliente.
Quais são as vantagens da sua máquina?
Operação totalmente automática, capacidade de formação quadrada direta, rolos compartilhados e sistema de mudança rápida.
Como posso obter a cotação?
Por favor, envie-nos os requisitos de tamanho e espessura dos tubos.
