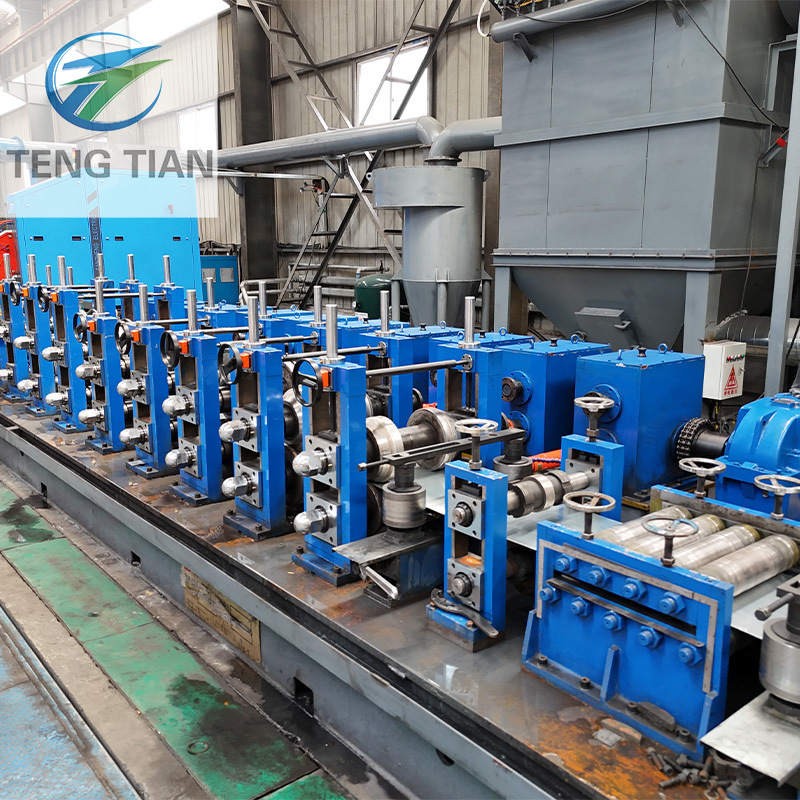

Moinho de tubulação soldado de alta frequência da espessura do diâmetro 1.5-8mm de 76-203mm

A linha de produção de tubos soldados de alta frequência de alta precisão HG 165.2x9(7") é projetada para produção de tubos estruturais.Tubos de 0 mm e quadrados de 60x60-160x160 mm, de espessura 1.5-8.0mm.

Esta linha de produção incorpora elementos de design inovadores de equipamentos nacionais e internacionais,com comando completo por PC ou computador com tecnologia avançada para operação e manutenção convenientesRefere-se a um sistema de transmissão de dados, que atende aos padrões internacionais do início da década de 1990 e representa a tecnologia líder nacional.

• Descolador → Cabeça reta → Tesoura e soldadora → Acumuladora → Formar
• Soldador HF → Cortador de contas → Refrigeração → Dimensão → Cabeça de peru → Serra
• Tabela de descarga → Máquina de endireitação (opcional) → End Facer → Embalagem → Armazenamento

• Diâmetro da bobina: Φ1200-2000 mm (requer confirmação do comprador)
• Largura da faixa: 240-640 mm
• Peso máximo da faixa: 10 TON
• Velocidade: 5 m/min
• Tipo de elevador: hidráulico
• Pressão de trabalho: 10Mpa

• Estrutura: Descolador hidráulico de um mandril
• Diâmetro da bobina: Φ1200-2000 mm
• Diâmetro interno da bobina: Φ508 mm
• Largura da faixa: 240-640 mm
• Espessura da tira: 1,5-8,0 mm
• Peso máximo da faixa: 10,0 TON
• Motor de accionamento: 4 kW, 380 V
• Velocidade de rotação do mandril: Nmin=1r/min

Composto por braço de pressão e cabeça de pá em configuração tipo pórtico com capacidade de descolagem para cima e para baixo.

• Motor de nivelamento: 15 kW
• Diâmetro do rolo de pinça: Φ210x900mm (40Cr material)
• Diâmetro do rolo de nivelamento: Φ160x900mm (40Cr material)
• Largura de nivelamento: 240-640 mm
• Espessura de pinça/nivel: 1,5-8,0 mm
• Velocidade: 0-11M/min

• Espessura da faixa de aço: 1,5-8,0 mm
• Largura da faixa de aço: 240-640 mm
• Resistência das tiras de aço: δs ≤345Mpa, δb ≤610Mpa
• Tipo de corte: hidráulico
• Tipo de compressão: hidráulica
• Tipo de solda: movimento motorizado
• Pressão de trabalho hidráulica: 10Mpa
• Material da lâmina: H13

• Diâmetro: 10000 mm
• Espessura da bobina de aço: 1,5-8,0 mm
• Largura da faixa: 240-640 mm
• Velocidade máxima de transporte: 100-180 m/min.
• Potência do motor de alimentação: DC 90kw
• Potência do motor do corpo do acumulador: AC 15KW×16
• Duração de armazenamento: 500-1000M

• Tipo convencional: W
• Tipo de accionamento do grupo redutor: engrenagem helicoidal (carburador)
• Sistema de mudança rápida de articulação em U com eixos sobressalentes
• Introdução Guia lateral e sistema de rolos de pinça
• Formação em bruto: 4 suportes principais, 4 suportes laterais
• Formação refinada: 3 suportes principais, 3 suportes laterais
• Potência do motor: 160 kW

• Material do tubo: SRT355, SGT355 (STK490, SGH490, POSMAC)
• Faixa de tubos redondos: 76-203 mm
• Área de tubulação quadrada: 75x75-150x150 mm
• Velocidade máxima da linha: 60 m/min
• Comprimento de corte de tubos: 4000-15000 mm
• Precisão de corte: ± 2 mm
• Quantidade de Burrs: Máximo 0,2 mm

• Comprimento total: aproximadamente 25 metros.
• Distância de rolagem: 600 mm
• Motor AC (3EA) com comando de cadeia e de velocidade por inversor
• Inclui sistema de triagem de tubos bons/ruins
• Deslizamento de inspecção: 4 linhas × comprimento 2M + bolso 4 linhas × largura 1,2M
• Bolso de tubulação defeituosa: 6 linhas × largura 1,5 m

• Correção do tubo: limite de rendimento máximo < 355 mpa
• Intervalo de diâmetro: Φ76-Φ203mm
• Distância de rolagem: 650 mm
• Diâmetro da garganta: 250 mm
• Comprimento: 380 mm
• Ângulo de rotação: 37,183-43,426 graus
• Velocidade de correcção: 20-60 m/min
• Motor: 55kw × 2 conjuntos

Equipamento especial para fresagem e camaramento da face final de tubos de aço, com accionamento mecânico e servo com comando elétrico para operação automática.O projeto de estação dupla permite processar dois tubos de aço simultaneamente.
