Máquina soldada de alta frequência do moinho de tubo do HG 203x8 do moinho de tubulação
Especificações do produto
| Atributo |
Valor |
| Espessura da bobina |
1,5-8mm |
| Largura da bobina |
240-640mm |
| Diâmetro interno |
φ508~φ610mm |
| Diâmetro Externo |
φ1200~φ2000mm |
| Velocidade máxima |
60m/min |
| Garantia |
Um ano |
| Material |
BQ de baixo carbono |
Visão geral do produto
A linha de produção de tubos soldados de alta frequência e alta precisão HG 165.2x9 é projetada para produção de tubos estruturais, capaz de fabricar:
- Tubos redondos: φ76-203mm com espessura de 1,5-8,0mm
- Tubos quadrados: 60x60-160x160mm com espessura de 1,5-8,0mm
Esta linha de produção incorpora design inovador com controle total de PC/computador, oferecendo tecnologia avançada, operação e manutenção convenientes, atendendo aos padrões internacionais.
Especificações Técnicas
1. Condições das matérias-primas
- Tira de aço laminada a quente ou laminada a frio
- Material: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Espessura da tira: 1,5-8,0 mm
- Largura da tira: 240-640mm
- Diâmetro interno da bobina: Φ508mm
- Diâmetro externo da bobina: Φ1200-Φ2000mm (confirmação final pelo comprador)
- Peso máximo da bobina: 10 toneladas
- Velocidade do moinho: Máximo 60m/min
- Condição da borda da tira: Cortador
- Direção da linha: Direita para Esquerda (confirmação final pelo comprador)
2. Faixa de tamanho do tubo
- Tubo redondo: φ76-φ203mm
- Tubo quadrado: 60x60-160x160mm
- Espessura do produto: 1,5-8,0 mm
- Comprimento: 4-7M
- Velocidade: Máximo 60m/min
Processo de Produção
Desbobinador → Cabeça reta → Cisalhamento e soldador → Acumulador → Conformação → Soldador HF → Cortador de cordão → Resfriamento → Dimensionamento → Cabeça de peru → Serra → Mesa de execução → Máquina de endireitamento (opcional) → Facetador → Embalagem → Armazenar
Principais componentes do equipamento
1. Carregando o carro
- Diâmetro externo da bobina: Φ1200-2000mm (confirmação final pelo comprador)
- Largura da tira: 240-640mm
- Peso máximo da tira: 10 toneladas
- Velocidade: 5m/min
- Tipo de elevador: Hidráulico
- Modelo de cilindro de óleo: Y-HG1-E200/120x860LF3-L1o
2. Um desbobinador hidráulico de mandril
- Estrutura: Desbobinador hidráulico de um mandril
- Diâmetro externo da bobina: Φ1200-2000mm
- Diâmetro interno da bobina: Φ508mm
- Largura da tira: 240-640mm
- Espessura da tira: 1,5-8,0 mm
- Peso máximo da tira: 10,0 toneladas
- Tipo de expansão: expansão hidráulica
- Motor de acionamento: 4kw, 380V
- Velocidade de rotação do mandril: Nmin=1r/min
3. Máquina de cabeça reta
O equipamento é utilizado para conduzir suavemente a tira de aço até o nivelador, consistindo de um braço de pressão e uma composição de cabeça de pá.
4. Máquina niveladora de compressão
- Motor de nivelamento: 15KW
- Diâmetro do rolo de pressão: Φ210x900mm (material: 40Cr)
- Diâmetro do rolo de nivelamento: Φ160x900mm (material: 40Cr)
- Largura de nivelamento: 240-640mm
- Espessura de pinça/nivelamento: 1,5-8,0 mm
- Velocidade de pitada/nivelamento: 0-11M/Min
5. Tesoura e Soldador
- Espessura da tira de aço: 1,5-8,0 mm
- Largura da tira de aço: 240-640mm
- Tipo de corte: Hidráulico
- Tipo de compressa: Hidráulica
- Tipo de soldagem: movimento motorizado
- Marca: Soldador CO2 de Xangai
- Pressão de trabalho hidráulica: 10Mpa
- Material da lâmina: H13
6. Acumulador Horizontal
- Diâmetro: 10000mm
- Espessura da bobina de aço: 1,5-8,0 mm
- Largura da tira: 240-640mm
- Velocidade de transporte do material: Vmax=100-180m/min
- Potência do motor de alimentação: DC 90kw Z4-200-31 (fabricante: WANGPAI)
- Potência do motor do corpo do acumulador: AC 15KWX16
- Comprimento de armazenamento: 500-1000M

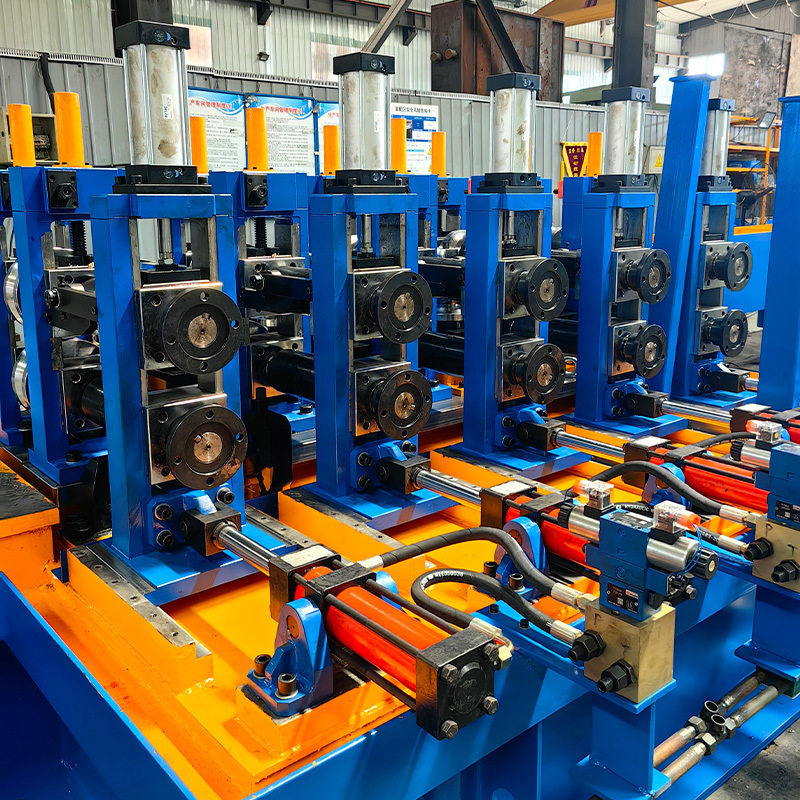

7. Moinho de conformação e dimensionamento
- Tipo Convencional: Dobra W
- Tipo de acionamento do grupo redutor: engrenagem helicoidal (cementação)
- Sistema de troca rápida de junta U (eixos sobressalentes para troca de rolo e caixa B/R 1 conjunto)
- Guia lateral de entrada e sistema Pinch Roll
8. Serra de fresagem
- Material do tubo: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Tubo redondo: 76-203 mm, Espessura: 1,5-8,0 mm
- Tubo quadrado: 75x75-150x150 mm, Espessura: 1,5-8,0 mm
- Velocidade máxima da linha: 60m/min
- Comprimento de corte do tubo: 4000~15000 mm
- Precisão de corte: ±2 mm
9. Mesa de saída, transportador
- Comprimento total: Aproximadamente 25 metros
- Passo de rolo: 600 mm
- Acionamento: Motor AC (3EA) com corrente e controle de velocidade por inversor
- Inclui patim de inspeção e bolso para tubos ruins
10. Máquina de endireitamento (opcional)
- Diâmetro do tubo: Φ76-Φ203mm
- Distância do rolo de correção: 650 mm
- Velocidade de correção: 20-60m/min
- Potência do motor: 55kw×2 conjuntos
Moinho de tubos ERW Outros modelos
| Modelo |
Faixa de diâmetro |
Espessura do tubo |
Velocidade de moldagem (m/min) |
Potência do motor (KW) |
| HG20 |
8-20MM |
0,3-1MM |
30-120 |
55 |
| HG32 |
12-32MM |
0,3-2,0MM |
30-120 |
75 |
| HG50 |
16-50MM |
0,8-2,5MM |
30-110 |
110 |
| HG60 |
20-60MM |
0,8-3MM |
30-100 |
132 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
Q1: você é fabricante ou empresa comercial?
A1: somos fabricantes, com mais de 20 anos de experiência.
Q2: Qual é o tamanho máximo do tubo que você produz?
A2: Máx. φ630mm
Q3: Posso visitar a linha de máquinas do seu cliente?
A3: Sim, mas preciso primeiro obter o acordo do meu cliente.
Q4: quais são as vantagens da sua máquina?
A4: Contém quadrado de formação totalmente automático e direto, rolos de compartilhamento. Sistema de mudança rápida
Q5:Como posso obter a cotação?
A5: Por favor, envie-nos suas necessidades de tamanho e espessura do tubo.
