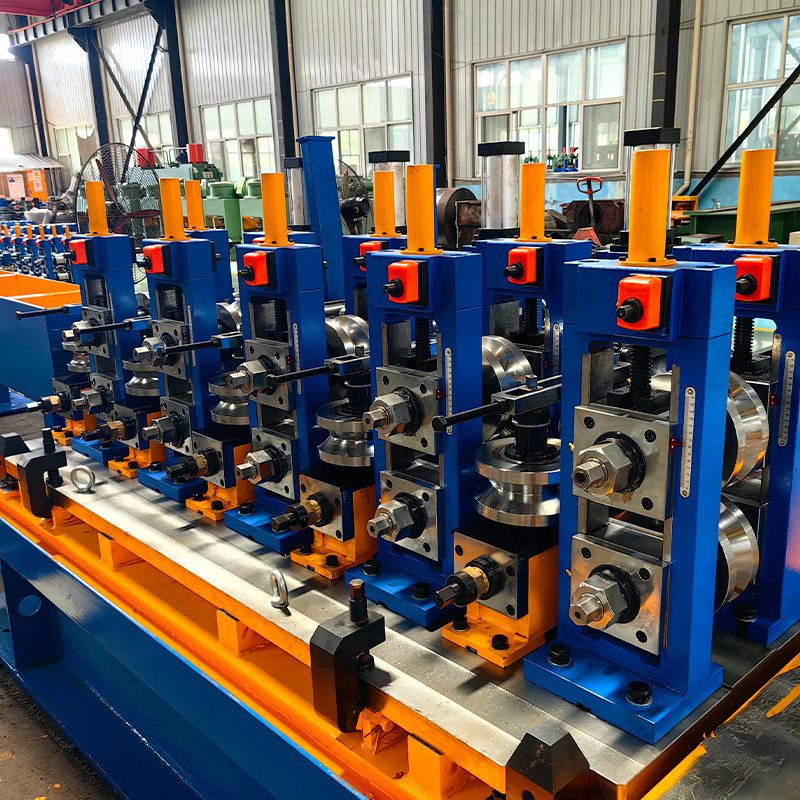

Moinho de tubos soldados de alta frequência para tubos de aço ERW

A linha de produção de tubos soldados de alta frequência de alta precisão HG 165.2x9 ((7") é projetada para a fabricação de tubos estruturais com as seguintes capacidades:

• Diâmetro do tubo redondo: 76,3-165,2 mm com espessura de 2,0 a 9,0 mm
• Tamanho do tubo quadrado: 75x75-150x150mm com espessura 2,0-9,0mm
• Tamanho do tubo retangular: 100x50-200x100mm com espessura de 2,0-9.0mm

Esta linha de produção incorpora tecnologia avançada com controlo por PC/computador, oferecendo uma operação e manutenção convenientes, ao mesmo tempo em que alcança padrões internacionais.

• Material: Lâmina de aço laminada a quente ou a frio (SRT355, SGT355, STK490, SGH490, POSMAC)
• Espessura: 2,0 a 9,0 mm
• Largura: 230-600 mm
• Diâmetro interno da bobina: Φ508 mm
• Diâmetro exterior da bobina: Φ1200-Φ2000 mm (confirmação final do comprador)
• Peso máximo da bobina: 10 toneladas
• Velocidade do moinho: máximo 60 m/min
• Condição da borda da tira: Slitter
• Direção da linha: direita para esquerda

O processo de fabrico completo inclui:

• Descolador → Cabeça recta → Tesoura e soldadora → Acumulador → Formar
• Soldadora HF → cortadora de contas → arrefecimento → dimensionamento → cabeça de peru
• Serrada → Mesa de esgotamento → Máquina de endireitação (opcional) → Ferradura final → Embalagem → Armazenamento

• Diâmetro exterior da bobina: Φ1200-2000 mm
• Largura da faixa: 230-600 mm
• Peso máximo das tiras: 10 toneladas
• Velocidade: 5 m/min
• Tipo de elevador: hidráulico

• Tipo de expansão: expansão hidráulica
• Motor de tração: 4 kW, 380 V
• Velocidade de rotação do mandril: Nmin=1r/min
• Características do travão de disco de refrigeração por água de tipo ajustável de tensão

• Motor de nivelamento: 15 kW
• Diâmetro do rolo de pinça: Φ210x900 mm (material: 40Cr)
• Diâmetro do rolo de nivelamento: Φ160x900mm (material: 40Cr)
• Largura de nivelamento: 230-600 mm
• Velocidade de aperto/nivelação: 0-11M/min

• Tipo convencional W Bending com redutor de engrenagem helicoidal
• Sistema de mudança rápida de junta em U para mudança de rolos
• Potência do motor: 160 kW
• Estabilizadores de rolos de compressão de 4 rolos com regulação do motor AC
• Cortador de contas externo com 2 cabeças (ajuste hidráulico)

• Velocidade máxima da linha: 60 m/min
• comprimento de corte do tubo: 4000-15000 mm
• Precisão de corte: ± 2 mm
• Quantidade de borbulhas: máximo 0,2 mm
• Servo motor com motor principal de 37 kW
• Características 3 grupos de pinças hidráulicas com entrada em forma de cone

• Comprimento total: ~ 25 metros com 600 mm de inclinação
• Motor AC com regulação de velocidade por inversor
• Sortes automáticas de tubulações boas e defeituosas
• Sistema de sopro de ar para limpeza exterior

• Diâmetro do tubo: Φ76,3-Φ165,2 mm
• Velocidade de correcção: 20-60 m/min
• Potência do motor: 55kw × 2 conjuntos
• Distância de elevação dos rolos superiores: 250 mm
• Características Ajuste da caixa de engrenagem do verme para controlo preciso
